Основы работы со звуком на Arduino

Разбираем разные подходы к генерации звука и воспроизведению мелодий на Arduino — от простых тонов до 8-битного PCM-аудио.

Статья обновлена 28.09.2022 автором Hannes Siebeneicher.

В этой статье мы рассмотрим несколько подходов к созданию звуков и даже целых мелодий с помощью Arduino. В 2013 году Бретт Хагман написал библиотеку tone() — это хорошая отправная точка для генерации разных типов звука. Поскольку примеры в этой статье собраны с площадки Arduino Playground и большинство из них появились ещё до 2013 года, многое здесь делается вручную — то, что в современной библиотеке tone() уже автоматизировано.

Тем не менее примеры по-прежнему актуальны: они объясняют базовые концепции генерации частот, интерполяции и содержат готовые мелодии для экспериментов. Если хотите увидеть простой пример воспроизведения мелодии через библиотеку tone() и познакомиться с концепцией внешних файлов звуковых данных — загляните в this example.

Большинство скетчей в этой статье используют пин 8 как выход для пьезодинамика или динамика. Это значит, что вам достаточно один раз собрать схему и просто загружать разные примеры. Исключение — раздел PCMAudio: там используется пин 11, потому что задействован PWM.

Необходимое оборудование

  • Плата Arduino
  • Пьезодинамик или небольшой динамик
  • Соединительные провода

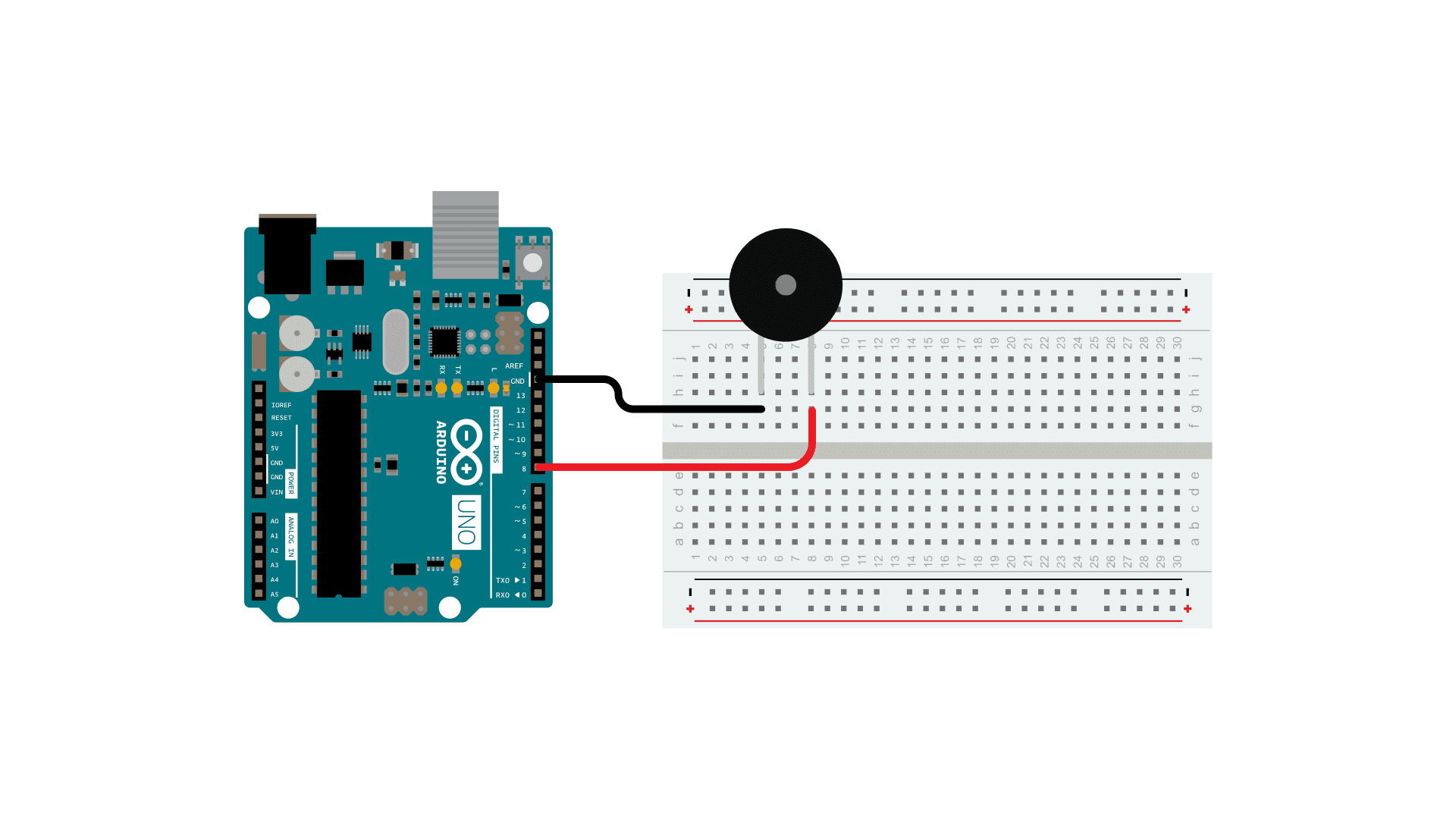

Схема подключения

Пьезодинамик подключается к пину 8 и GND на макетной плате.

Принципиальная схема

Минимальная схема: «+» пьезодинамика — к пину 8, «−» — к GND.

Основы: как Arduino генерирует звук

Для воспроизведения звука с Arduino чаще всего используют пьезодинамик. Принцип прост: когда к пьезоэлектрическому материалу прикладывают напряжение, он начинает быстро вибрировать и создаёт звуковые волны.

Каждая волна характеризуется частотой — количеством полных колебаний в секунду. Единица измерения — Герц (Гц). Например, нота «до» первой октавы (средняя C на фортепиано) имеет частоту 262 Гц: воздух колеблется туда-обратно 262 раза в секунду.

Ещё одна важная характеристика волны — период: время одного полного колебания. Период равен единице, делённой на частоту. Для той же ноты «до» период составляет около 3,8 миллисекунды.

Чистый тон — это синусоида, но синусоиду сложно генерировать напрямую. Arduino гораздо проще создаёт прямоугольные волны: пин включается, выдерживается пауза, пин выключается — и так снова. На слух разница между синусоидой и прямоугольником заметна (прямоугольник звучит резче), но для большинства задач с пьезодинамиком этого вполне достаточно.

Практическое замечание: если вы слышите очень тихий или едва различимый звук — проверьте полярность пьезодинамика и надёжность соединений. Пьезодинамики, в отличие от обычных динамиков, не требуют резистора, но с динамиком сопротивлением 8 Ом лучше поставить резистор 100–200 Ом последовательно, чтобы не перегрузить пин.

Freqout

Следующий пример создал Пол Бэджер в 2007 году. Это простая функция генерации тона, которая формирует прямоугольные волны произвольной частоты и длительности. Скетч также содержит таблицу верхней октавы и функцию транспонирования.

#include <math.h>  // требуется чип Atmega168

#define outpin 8   // аудиовыход на динамик или усилитель
int ptime;
int   k,  x, dur, freq, t;
int i, j;


float ps;         // переменная для процедуры pow pitchShift

float noteval;

// значения нот для двухоктавной гаммы
// делим на степени двойки для получения других октав
float A     = 14080;
float AS    = 14917.2;
float B     = 15804.3;
float C     = 16744;
float CS    = 17739.7;
float D     = 18794.5;
float DS    = 19912.1;
float E     = 21096.2;
float F     = 22350.6;
float FS    = 23679.6;
float G     = 25087.7;
float GS    = 26579.5;
float A2    = 28160;
float A2S   = 29834.5;
float B2    = 31608.5;
float C2    = 33488.1;
float C2S   = 35479.4;
float D2    = 37589.1;
float D2S   = 39824.3;
float E2    = 42192.3;
float F2    = 44701.2;
float F2S   = 47359.3;
float G2    = 50175.4;
float G2S   = 53159;
float A3    = 56320;

//октавы — соответствуют октавам фортепиано
float oct8 = 4;
float oct7 = 8;
float oct6 = 16;
float oct5 = 32;
float oct4 = 64;
float oct3 = 128;
float oct2 = 256;
float oct1 = 512;
float oct0 = 1024;

//значения ритма
int wh = 1024;
int h  = 512;
int dq = 448;
int q = 256;
int qt = 170;
int de = 192;
int e = 128;
int et = 85;
int dsx = 96;
int sx = 64;
int thx = 32;

// мажорная гамма, только для демонстрации — можно изменить

float majScale[] = {
  A,  B,  CS,  D,  E,  FS,  GS,  A2,   B2,  C2S,  D2,  E2,  F2S,  G2S,  A3};

void setup() {
  Serial.begin(9600);
}


void loop(){
 for(i= 0; i<=11; i++){
    ps = (float)i / 12;         // выбираем новый интервал транспонирования при каждом проходе цикла
    for(x= 0; x<=15; x++){
      noteval = (majScale[x] / oct4) * pow(2,ps);    // транспонируем гамму вверх на 12 тонов
// функция pow выполняет транспонирование
// уберите " * pow(2,ps) ", чтобы отключить процедуру транспонирования

      dur = 100;
      freqout((int)noteval, dur);

      delay(10);
    }
  }
}

void freqout(int freq, int t)  // freq в Hz, t в мс
{
  int hperiod;                               //вычисляем полупериод в мкс
  long cycles, i;
  pinMode(outpin, OUTPUT);                   // включаем выходной пин

  hperiod = (500000 / freq) - 7;             // вычитаем 7 мкс для компенсации накладных расходов digitalWrite

  cycles = ((long)freq * (long)t) / 1000;    // вычисляем количество циклов
 // Serial.print(freq);
 // Serial.print((char)9); // ascii 9 — это табуляция, нужно привести к char
 // Serial.print(hperiod);
 // Serial.print((char)9);
 // Serial.println(cycles);

  for (i=0; i<= cycles; i++){              // воспроизводим ноту в течение t мс
    digitalWrite(outpin, HIGH);
    delayMicroseconds(hperiod);
    digitalWrite(outpin, LOW);
    delayMicroseconds(hperiod - 1);     // - 1 для компенсации накладных расходов digitalWrite
  }
pinMode(outpin, INPUT);                // отключаем пин, чтобы избежать шума от других операций

}

Расширенная версия с длительностями

В примере ниже внесены небольшие изменения: массив дополнен длительностями нот, а в конце добавлен сигнальный элемент (sentinel), обозначающий конец последовательности. Оригинальный вариант выше сохранён, так как наглядно показывает базовую структуру.

  float EIGHTH = 1;
  float QUARTER = 2;
  float DOTTED_QUARTER =3;
  float HALF = 4;
  float ETERNITY =-1;
  float TEMPO = 150;

  float majScale[] = {
    A,QUARTER,  B,QUARTER,  CS,QUARTER,  D,QUARTER,  E,QUARTER,  FS,QUARTER,  GS,QUARTER,  A2,QUARTER,  B2,QUARTER,
    C2S,QUARTER,  D2,QUARTER,  E2,QUARTER, F2S,QUARTER, G2S,QUARTER, A3,QUARTER, REST,ETERNITY
  };

  float odeToJoy[] = {
    F2S,QUARTER, F2S,QUARTER, G2,QUARTER, A3,QUARTER, A3,QUARTER, G2,QUARTER, F2S,QUARTER, E2,QUARTER, D2,QUARTER,
    D2,QUARTER, E2,QUARTER, F2S,QUARTER, F2S,DOTTED_QUARTER, E2,EIGHTH, E2,HALF, F2S,QUARTER, F2S,QUARTER, G2,QUARTER,
    A3,QUARTER, A3,QUARTER,G2,QUARTER, F2S,QUARTER, E2,QUARTER, D2,QUARTER, D2,QUARTER, E2,QUARTER, F2S,QUARTER, E2,DOTTED_QUARTER,
    D2,EIGHTH, D2,HALF, E2,QUARTER, E2,QUARTER, F2S,QUARTER, D2,QUARTER, E2,QUARTER, F2S,EIGHTH, G2,EIGHTH, F2S,QUARTER, D2,QUARTER,
    E2,QUARTER, F2S,EIGHTH, G2,EIGHTH,  F2S,QUARTER, E2,QUARTER, D2,QUARTER, E2,QUARTER, A,QUARTER, REST,ETERNITY
  };

  void play(float song[]) {
    for(x= 0; x<10000; x=x+2) {
      noteval = (song[x] / 64);
      dur = TEMPO * song[x+1];
      if(dur < 0) {
        break;
      freqout((int)noteval, dur);
      delay(10);
      }
    }
  }

Примеры мелодий

Function Library

Smoothstep

Этот пример создан Dan Thompson в 2009 году для плавной интерполяции между двумя значениями. Smoothstep — популярная формула, которая применяется в анимации, аудио и других областях. Скетч включает вывод через Serial, чтобы вы могли визуализировать работу формулы прямо в Serial Monitor.

График выше показывает разницу между линейной интерполяцией (Linear) и функцией Smoothstep: последняя даёт более плавный переход с «мягким» стартом и финишем.

Подробный туториал по Smoothstep — danthompsonsblog.blogspot.com. Исчерпывающий обзор интерполяции с советами и приёмами — visit this page.

Где это пригодится: Smoothstep отлично подходит для плавного нарастания и затухания звука (fade in/out), а также для анимации яркости светодиодов без резких скачков.

Код

///////////////////////////////////////
// Пример интерполяции Smoothstep
///////////////////////////////////////

// Dan Thompson 2009
//
// Вдохновлено кодом и обсуждениями на этом сайте.
// https://sol.gfxile.net/interpolation/
//
// Используйте этот код на свой страх и риск.
//
// Этот скетч написан с расчётом на покадровую съёмку с управлением движением.
// Я постарался сделать его достаточно универсальным, чтобы понять концепцию smoothstep
// и применить эту мощную формулу в других областях.
//
// Полный туториал: https://danthompsonsblog.blogspot.com/
//
// Использование:
// 1. Загрузите скетч на Arduino.
// 2. Откройте Serial monitor, чтобы увидеть визуальную обратную связь функции SMOOTHSTEP.
// 3. Прокрутите вывод, чтобы увидеть кривую SMOOTHSTEP.
// 4. Экспериментируйте с кодом и адаптируйте его под свои нужды! ;)

#define SMOOTHSTEP(x) ((x) _ (x) _ (3 - 2 * (x))) //Выражение SMOOTHSTEP.

int j = 0; //Просто итератор.
int i = 0; //Ещё один итератор.
float A = 0.0; //Минимальное входное значение
float B = 100.0; //Максимальное входное значение
float N = 100.0; //Количество шагов перехода
float X; //итоговое значение после smoothstep
float v; //переменная выражения smoothstep

void setup() {
Serial.begin(9600); //устанавливаем Serial-соединение для отладки
}

void loop()
{
if (j < N) // Продолжаем цикл, пока не достигнем заданного максимального числа
// шагов
{
v = j / N; // Итерация, делённая на количество шагов.
v = SMOOTHSTEP(v); // Применяем выражение smoothstep к v.
X = (B _ v) + (A _ (1 - v)); // Применяем выражение линейной интерполяции с текущим
//результатом smoothstep.
for ( i=0; i < X ; i++) // В этом цикле может находиться код, выполняемый на каждом шаге
//двигателя.
{
Serial.print("1"); //Печатает «1» для каждого шага.
 }
Serial.print(" "); //Добавляет пробел между строками шагов и их
//соответствующим значением float
Serial.println(X); // выводит значение после smoothstep
Serial.println("CLICK!!!"); // здесь можно запускать затвор для покадровой съёмки
j++; // Увеличивает j на 1.
}
}

PCMAudio

Следующий пример создан Майклом Смитом и является предшественником библиотеки PCM, которую позже написал Дэвид Меллис. Скетч воспроизводит 8-битное PCM-аудио на пине 11 с помощью широтно-импульсной модуляции (PWM).

Для работы задействованы два таймера:

  • Первый таймер обновляет значение сэмпла 8000 раз в секунду (частота дискретизации 8 кГц).
  • Второй таймер управляет длительностью высокого уровня на пине 11: от 0 до 255 тиков из 256-тикового цикла — в зависимости от текущего значения сэмпла. Этот таймер повторяется 62 500 раз в секунду (16 000 000 / 256), что значительно быстрее частоты воспроизведения (8000 Гц). Благодаря этому звук получается вполне сносным, хотя на PC-динамике он будет очень тихим.

Важно: скетч захватывает Timer 1 (16-bit) для 8-килогерцового таймера. Это ломает PWM (analogWrite()) для пинов 9 и 10. Также захватывается Timer 2 (8-bit) для PWM, что нарушает PWM для пинов 11 и 13. Учитывайте это, если совмещаете данный скетч с другими библиотеками.

Ссылки:

  • http://tet.pub.ro/ (PDF)
  • https://www.evilmadscientist.com/article.php/avrdac
  • https://www.gamedev.net/reference/articles/article442.asp

Код

#include <stdint.h>
#include <avr/interrupt.h>
#include <avr/io.h>
#include <avr/pgmspace.h>

#define SAMPLE_RATE 8000

/*
Аудиоданные должны быть беззнаковыми, 8-бит, 8000 Hz и достаточно
малыми, чтобы поместиться во flash. Предел — около 10000–13000 сэмплов.

sounddata.h должен выглядеть так:
    const int sounddata_length=10000;
    const unsigned char sounddata_data[] PROGMEM = { ..... };

Можно использовать wav2c из GBA CSS:
    https://thieumsweb.free.fr/english/gbacss.html
Затем добавьте «PROGMEM» в нужное место. Я немного изменил утилиту,
чтобы она выводила сэмплы как беззнаковые, а не знаковые — впрочем, это не принципиально.

https://musicthing.blogspot.com/2005/05/tiny-music-makers-pt-4-mac-startup.html
mplayer -ao pcm macstartup.mp3
sox audiodump.wav -v 1.32 -c 1 -r 8000 -u -1 macstartup-8000.wav
sox macstartup-8000.wav macstartup-cut.wav trim 0 10000s
wav2c macstartup-cut.wav sounddata.h sounddata

(starfox) под sox 12.18 (из CentOS 5) для конвертации wav-файла в нужный формат
потребовалась следующая команда:
sox audiodump.wav -c 1 -r 8000 -u -b macstartup-8000.wav
*/

#include "sounddata.h"

int ledPin = 13;
int speakerPin = 11; // Может быть 3 или 11 — два PWM-выхода, подключённых к Timer 2
volatile uint16_t sample;
byte lastSample;


void stopPlayback()
{
   // Отключаем прерывание воспроизведения на каждый сэмпл.
   TIMSK1 &= ~_BV(OCIE1A);

   // Полностью отключаем таймер сэмплирования.
   TCCR1B &= ~_BV(CS10);

   // Отключаем таймер PWM.
   TCCR2B &= ~_BV(CS10);

   digitalWrite(speakerPin, LOW);
}

// Вызывается с частотой 8000 Hz для загрузки следующего сэмпла.
ISR(TIMER1_COMPA_vect) {
   if (sample >= sounddata_length) {
       if (sample == sounddata_length + lastSample) {
           stopPlayback();
       }
       else {
           if(speakerPin==11){
               // Плавно снижаем до нуля, чтобы уменьшить щелчок в конце воспроизведения.
               OCR2A = sounddata_length + lastSample - sample;
           } else {
               OCR2B = sounddata_length + lastSample - sample;
           }
       }
   }
   else {
       if(speakerPin==11){
           OCR2A = pgm_read_byte(&sounddata_data[sample]);
       } else {
           OCR2B = pgm_read_byte(&sounddata_data[sample]);
       }
   }

   ++sample;
}

void startPlayback()
{
   pinMode(speakerPin, OUTPUT);

   // Настраиваем Timer 2 для формирования PWM на пине динамика.
   // пине динамика.

   // Используем внутренний тактовый сигнал (datasheet стр. 160)
   ASSR &= ~(_BV(EXCLK) | _BV(AS2));

   // Устанавливаем режим fast PWM (стр. 157)
   TCCR2A |= _BV(WGM21) | _BV(WGM20);
   TCCR2B &= ~_BV(WGM22);

   if(speakerPin==11){
       // Неинвертирующий PWM на пине OC2A (стр. 155)
       // На Arduino это пин 11.
       TCCR2A = (TCCR2A | _BV(COM2A1)) & ~_BV(COM2A0);
       TCCR2A &= ~(_BV(COM2B1) | _BV(COM2B0));
       // Без делителя (стр. 158)
       TCCR2B = (TCCR2B & ~(_BV(CS12) | _BV(CS11))) | _BV(CS10);

       // Устанавливаем начальную скважность по первому сэмплу.
       OCR2A = pgm_read_byte(&sounddata_data[0]);
   } else {
       // Неинвертирующий PWM на пине OC2B (стр. 155)
       // На Arduino это пин 3.
       TCCR2A = (TCCR2A | _BV(COM2B1)) & ~_BV(COM2B0);
       TCCR2A &= ~(_BV(COM2A1) | _BV(COM2A0));
       // Без делителя (стр. 158)
       TCCR2B = (TCCR2B & ~(_BV(CS12) | _BV(CS11))) | _BV(CS10);

       // Устанавливаем начальную скважность по первому сэмплу.
       OCR2B = pgm_read_byte(&sounddata_data[0]);
   }





   // Настраиваем Timer 1 для отправки сэмпла по каждому прерыванию.

   cli();

   // Устанавливаем режим CTC (сброс таймера по совпадению) (стр. 133)
   // OCR1A нужно задавать *после*, иначе он сбрасывается в 0!
   TCCR1B = (TCCR1B & ~_BV(WGM13)) | _BV(WGM12);
   TCCR1A = TCCR1A & ~(_BV(WGM11) | _BV(WGM10));

   // Без делителя (стр. 134)
   TCCR1B = (TCCR1B & ~(_BV(CS12) | _BV(CS11))) | _BV(CS10);

   // Устанавливаем регистр сравнения (OCR1A).
   // OCR1A — 16-битный регистр, поэтому запись выполняется
   // с отключёнными прерываниями для безопасности.
   OCR1A = F_CPU / SAMPLE_RATE;    // 16e6 / 8000 = 2000

   // Разрешаем прерывание при TCNT1 == OCR1A (стр. 136)
   TIMSK1 |= _BV(OCIE1A);

   lastSample = pgm_read_byte(&sounddata_data[sounddata_length-1]);
   sample = 0;
   sei();
}


void setup()
{
   pinMode(ledPin, OUTPUT);
   digitalWrite(ledPin, HIGH);
   startPlayback();
}

void loop()
{
   while (true);
}

Для работы скетча также необходим файл sounddata.h со звуковыми данными:

// звук sounddata, сгенерированный wav2c
// (wav2c изменён для использования беззнаковых сэмплов)

/* const int sounddata_sampleRate=8000; */
const int sounddata_length=10000;

const unsigned char sounddata_data[] PROGMEM = {
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128,
128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 128, 129, 127, 129, 128, 127, 133,
117, 109, 125, 121, 116, 132, 140, 126, 114, 114, 116, 120, 114, 93, 73, 66, 76, 116, 142, 129,
128, 129, 120, 119, 118, 104, 87, 123, 181, 194, 196, 198, 189, 176, 160, 162, 172, 164, 164, 183,
197, 188, 168, 167, 170, 165, 185, 209, 206, 196, 196, 199, 185, 162, 156, 167, 176, 173, 170, 166,
151, 142, 140, 134, 130, 127, 113, 86, 67, 66, 69, 75, 73, 75, 86, 90, 91, 84, 65, 48,
41, 30, 26, 56, 91, 88, 72, 70, 73, 82, 89, 73, 57, 60, 74, 89, 92, 77, 63, 60,
53, 47, 56, 64, 63, 61, 56, 54, 52, 36, 16, 22, 51, 66, 67, 70, 76, 88, 99, 92,
77, 74, 85, 100, 106, 97, 83, 85, 96, 108, 133, 160, 164, 144, 113, 96, 91, 82, 74, 76,
89, 97, 97, 97, 82, 54, 40, 41, 41, 43, 56, 74, 78, 64, 55, 64, 72, 72, 84, 102,
108, 116, 126, 127, 124, 127, 134, 134, 138, 148, 152, 156, 164, 165, 169, 171, 160, 156, 157, 152,
151, 145, 133, 136, 153, 166, 165, 163, 165, 161, 156, 158, 155, 147, 148, 160, 185, 209, 215, 220,
220, 204, 200, 208, 205, 200, 202, 209, 214, 213, 205, 198, 194, 194, 203, 219, 231, 235, 230, 219,
200, 184, 177, 170, 170, 177, 172, 164, 163, 158, 156, 160, 163, 161, 142, 116, 103, 96, 89, 93,
101, 105, 111, 116, 120, 110, 89, 80, 78, 75, 73, 80, 93, 91, 77, 69, 70, 77, 91, 98,
89, 87, 93, 95, 95, 94, 97, 96, 91, 94, 99, 100, 101, 95, 83, 78, 79, 71, 56, 41,
37, 53, 64, 63, 72, 82, 83, 82, 80, 73, 67, 69, 69, 66, 68, 79, 99, 121, 143, 165,
180, 174, 148, 131, 122, 112, 115, 120, 121, 126, 122, 108, 87, 72, 71, 73, 79, 81, 83, 86,
83, 77, 70, 71, 85, 100, 112, 118, 130, 146, 154, 166, 174, 172, 172, 161, 147, 146, 153, 157,
161, 165, 168, 170, 162, 138, 122, 121, 121, 123, 128, 138, 151, 161, 165, 161, 153, 150, 149, 147,
136, 129, 140, 150, 156, 176, 194, 193, 179, 168, 167, 174, 185, 188, 181, 174, 164, 156, 156, 155,
163, 185, 210, 224, 229, 235, 233, 215, 195, 176, 168, 170, 171, 168, 162, 162, 163, 165, 174, 181,
184, 172, 151, 135, 125, 125, 132, 138, 139, 139, 139, 133, 121, 116, 117, 115, 104, 94, 94, 94,
92, 90, 82, 70, 64, 69, 77, 82, 87, 85, 85, 92, 97, 105, 112, 108, 103, 107, 116, 122,
121, 115, 101, 87, 80, 71, 67, 72, 70, 68, 78, 82, 78, 78, 79, 81, 79, 68, 59, 57,
53, 60, 83, 106, 125, 146, 174, 192, 188, 186, 180, 161, 155, 157, 158, 156, 152, 148, 131, 117,
111, 100, 97, 101, 104, 107, 110, 113, 112, 108, 106, 108, 122, 130, 141, 164, 175, 180, 185, 186,
186, 182, 174, 167, 155, 150, 154, 155, 143, 132, 136, 139, 127, 114, 108, 107, 104, 103, 114, 120,
124, 131, 134, 132, 123, 115, 109, 101, 108, 130, 144, 154, 161, 171, 184, 184, 171, 155, 147, 155,
165, 165, 151, 142, 144, 136, 137, 152, 158, 162, 177, 200, 209, 206, 201, 181, 163, 159, 154, 154,
151, 146, 161, 176, 170, 168, 175, 181, 176, 160, 148, 141, 138, 140, 140, 139, 140, 148, 155, 152,
146, 135, 123, 111, 103, 110, 113, 100, 81, 62, 55, 52, 40, 33, 38, 60, 86, 95, 99, 106,
111, 113, 105, 91, 87, 94, 101, 106, 103, 90, 76, 67, 63, 68, 72, 68, 63, 58, 68, 86,
82, 68, 60, 56, 53, 45, 37, 40, 58, 77, 92, 110, 128, 149, 169, 174, 161, 151, 144, 139,
142, 146, 146, 147, 142, 132, 129, 127, 116, 99, 94, 103, 113, 119, 122, 128, 133, 128, 119, 118,
132, 160, 193, 215, 221, 222, 226, 224, 217, 211, 200, 181, 166, 158, 152, 148, 139, 125, 118, 118,
119, 122, 123, 123, 124, 126, 127, 124, 127, 141, 143, 131, 118, 107, 110, 127, 146, 159, 163, 165,
166, 164, 164, 160, 146, 131, 124, 135, 147, 145, 140, 138, 130, 124, 130, 136, 145, 163, 177, 182,
181, 179, 177, 169, 159, 154, 155, 165, 176, 184, 195, 195, 183, 173, 163, 156, 158, 160, 159, 165,
171, 164, 154, 154, 159, 167, 170, 167, 157, 141, 128, 120, 115, 111, 102, 95, 87, 64, 50, 49,
45, 54, 77, 101, 123, 136, 139, 136, 128, 119, 112, 105, 101, 110, 123, 112, 94, 88, 78, 72,
83, 89, 80, 69, 65, 57, 58, 64, 59, 53, 39, 16, 18, 36, 46, 66, 92, 107, 119, 135,
145, 150, 160, 158, 147, 145, 144, 150, 160, 153, 150, 150, 140, 128, 120, 116, 104, 91, 88, 90,
106, 123, 123, 123, 114, 100, 105, 119, 142, 181, 211, 222, 220, 214, 208, 204, 201, 186, 171, 166,
162, 154, 138, 128, 120, 101, 93, 94, 103, 119, 117, 109, 109, 112, 119, 121, 121, 124, 122, 119,
117, 124, 142, 158, 174, 183, 173, 168, 165, 149, 135, 132, 126, 119, 124, 127, 125, 133, 126, 111,
116, 123, 127, 135, 145, 157, 167, 174, 176, 177, 182, 181, 184, 194, 194, 198, 213, 219, 219, 219,
206, 184, 164, 153, 154, 163, 166, 162, 165, 164, 154, 154, 160, 161, 165, 166, 158, 146, 140, 130,
122, 121, 109, 95, 89, 74, 61, 65, 74, 88, 110, 132, 149, 159, 149, 124, 107, 99, 91, 92,
98, 101, 101, 90, 81, 84, 86, 82, 82, 80, 68, 58, 56, 53, 47, 42, 37, 35, 35, 30,
28, 31, 40, 56, 74, 91, 99, 98, 101, 110, 114, 111, 110, 119, 127, 133, 140, 139, 128, 118,
116, 109, 94, 87, 83, 79, 89, 110, 119, 116, 117, 117, 114, 117, 116, 119, 137, 164, 191, 204,
192, 180, 180, 175, 161, 152, 149, 139, 128, 122, 111, 98, 89, 88, 93, 97, 94, 98, 104, 101,
107, 119, 117, 121, 140, 152, 157, 164, 165, 171, 183, 190, 194, 191, 182, 172, 166, 154, 137, 132,
134, 134, 138, 141, 130, 120, 123, 123, 120, 117, 109, 110, 125, 150, 168, 164, 163, 179, 196, 210,
218, 220, 224, 227, 230, 238, 237, 218, 205, 202, 194, 189, 188, 184, 181, 181, 182, 174, 162, 161,
168, 181, 194, 187, 176, 170, 156, 151, 143, 127, 125, 125, 116, 103, 94, 95, 107, 124, 145, 161,
159, 151, 153, 145, 123, 106, 95, 85, 82, 86, 87, 78, 74, 79, 79, 73, 64, 58, 62, 62,
64, 59, 43, 41, 53, 59, 57, 51, 47, 49, 71, 99, 107, 105, 98, 87, 93, 109, 117, 114,
110, 113, 120, 132, 136, 131, 129, 123, 112, 105, 97, 95, 103, 115, 123, 125, 130, 140, 145, 145,
137, 134, 142, 147, 157, 176, 187, 183, 171, 157, 142, 132, 132, 133, 131, 127, 111, 92, 84, 83,
81, 72, 63, 60, 69, 90, 112, 122, 115, 112, 124, 131, 135, 144, 145, 149, 161, 174, 184, 181,
171, 160, 148, 143, 138, 127, 119, 119, 126, 130, 120, 107, 100, 99, 104, 109, 105, 95, 95, 106,
121, 138, 149, 158, 165, 170, 183, 200, 214, 227, 233, 236, 236, 225, 214, 206, 194, 188, 181, 173,
174, 175, 176, 174, 164, 159, 159, 153, 149, 150, 154, 166, 172, 160, 146, 136, 130, 131, 127, 112,
96, 91, 97, 107, 117, 125, 125, 120, 119, 120, 119, 112, 96, 80, 70, 65, 67, 69, 63, 63,
61, 48, 41, 46, 58, 73, 84, 91, 90, 85, 88, 88, 84, 79, 74, 84, 94, 99, 116, 128,
122, 111, 104, 99, 96, 101, 117, 128, 127, 124, 130, 139, 139, 138, 133, 115, 105, 115, 131, 141,
147, 149, 147, 149, 159, 162, 159, 158, 155, 156, 160, 162, 168, 168, 163, 166, 168, 148, 121, 118,
128, 127, 127, 124, 108, 93, 85, 76, 67, 56, 58, 82, 102, 108, 122, 137, 135, 131, 134, 133,
135, 145, 158, 165, 166, 167, 161, 152, 151, 147, 140, 128, 117, 116, 116, 113, 117, 115, 108, 105,
105, 99, 91, 98, 112, 115, 120, 133, 145, 158, 171, 182, 188, 190, 201, 222, 235, 239, 241, 245,
239, 230, 224, 214, 196, 178, 176, 183, 191, 200, 199, 189, 175, 159, 148, 140, 135, 150, 173, 185,
185, 178, 157, 135, 125, 115, 104, 101, 102, 100, 95, 93, 91, 81, 73, 74, 80, 87, 77, 72,
72, 56, 45, 47, 45, 42, 39, 37, 27, 16, 24, 54, 82, 92, 91, 94, 92, 88, 84, 75,
73, 80, 93, 113, 127, 129, 117, 107, 100, 90, 85, 82, 83, 101, 122, 134, 139, 141, 137, 130,
126, 116, 108, 120, 145, 168, 176, 173, 165, 151, 142, 144, 146, 149, 150, 155, 163, 158, 152, 144,
136, 140, 142, 136, 132, 126, 123, 122, 118, 120, 120, 115, 115, 108, 91, 82, 85, 98, 120, 144,
163, 171, 156, 138, 134, 129, 123, 128, 140, 155, 166, 169, 157, 140, 132, 125, 121, 121, 115, 110,
115, 113, 101, 92, 87, 83, 83, 86, 85, 81, 88, 106, 120, 127, 126, 121, 126, 144, 161, 167,
166, 173, 196, 217, 224, 226, 220, 211, 213, 217, 208, 200, 197, 187, 184, 190, 194, 198, 199, 186,
174, 167, 160, 160, 173, 188, 198, 206, 200, 181, 169, 152, 130, 119, 110, 110, 125, 126, 115, 102,
83, 68, 66, 72, 75, 79, 75, 61, 51, 49, 43, 38, 40, 41, 35, 32, 39, 48, 59, 72,
87, 98, 91, 87, 92, 84, 71, 66, 73, 91, 110, 123, 127, 113, 95, 88, 82, 76, 76, 84,
96, 109, 119, 123, 129, 127, 119, 121, 122, 126, 139, 148, 162, 173, 169, 158, 142, 127, 121, 121,
124, 125, 134, 149, 154, 158, 145, 119, 114, 119, 119, 128, 140, 142, 138, 130, 123, 125, 128, 125,
128, 137, 141, 147, 157, 156, 149, 158, 174, 171, 153, 139, 127, 123, 130, 136, 151, 166, 166, 158,
144, 130, 122, 113, 110, 115, 119, 122, 122, 112, 96, 85, 82, 79, 82, 95, 108, 112, 107, 103,
111, 126, 125, 113, 118, 129, 136, 149, 162, 173, 184, 194, 198, 186, 179, 191, 197, 190, 190, 198,
201, 193, 187, 185, 188, 197, 202, 206, 212, 213, 207, 198, 191, 193, 203, 203, 191, 178, 160, 137,
123, 116, 112, 120, 129, 122, 103, 88, 80, 63, 47, 46, 56, 65, 54, 41, 42, 45, 46, 47,
54, 64, 60, 61, 77, 79, 73, 90, 111, 109, 98, 100, 102, 93, 88, 95, 116, 137, 141, 140,
137, 122, 104, 97, 99, 101, 106, 110, 115, 127, 130, 129, 139, 148, 146, 143, 147, 144, 139, 149,
168, 172, 155, 139, 129, 117, 107, 110, 121, 133, 144, 153, 154, 138, 118, 103, 94, 96, 112, 136,
150, 143, 129, 125, 129, 133, 145, 158, 156, 149, 151, 156, 160, 162, 160, 153, 143, 131, 117, 107,
107, 110, 113, 123, 134, 131, 118, 111, 112, 104, 90, 99, 118, 121, 123, 131, 121, 104, 101, 112,
127, 132, 127, 126, 128, 125, 118, 125, 133, 123, 111, 107, 113, 124, 133, 150, 170, 179, 181, 183,
184, 180, 176, 182, 188, 193, 198, 205, 213, 211, 209, 215, 222, 226, 225, 228, 232, 224, 204, 190,
192, 199, 196, 193, 186, 168, 151, 136, 126, 125, 126, 123, 112, 95, 77, 64, 53, 40, 32, 34,
43, 47, 44, 40, 42, 48, 50, 48, 51, 50, 47, 52, 57, 63, 75, 81, 88, 95, 96, 98,
97, 88, 89, 111, 137, 148, 149, 144, 125, 109, 101, 101, 109, 120, 123, 124, 135, 142, 143, 153,
160, 156, 152, 148, 141, 135, 131, 128, 129, 126, 113, 105, 108, 101, 88, 91, 99, 104, 114, 118,
116, 114, 98, 78, 78, 91, 101, 119, 134, 135, 134, 135, 142, 157, 162, 155, 150, 147, 140, 140,
151, 154, 145, 133, 119, 115, 116, 102, 91, 99, 106, 106, 109, 104, 92, 89, 87, 82, 85, 91,
102, 123, 134, 131, 129, 121, 116, 126, 133, 132, 127, 121, 113, 114, 121, 124, 123, 118, 110, 113,
119, 114, 117, 137, 153, 158, 160, 159, 158, 158, 156, 152, 154, 163, 176, 193, 210, 213, 206, 205,
209, 214, 223, 226, 220, 217, 209, 199, 198, 192, 182, 178, 178, 174, 161, 151, 153, 150, 145, 136,
119, 104, 86, 68, 60, 49, 44, 52, 61, 68, 69, 58, 52, 56, 57, 57, 60, 56, 49, 51,
59, 69, 74, 80, 95, 115, 130, 134, 133, 134, 134, 145, 168, 173, 168, 168, 162, 149, 145, 147,
154, 168, 178, 183, 184, 174, 166, 168, 175, 174, 160, 154, 152, 138, 131, 133, 126, 111, 100, 94,
97, 93, 86, 97, 105, 101, 102, 107, 108, 102, 92, 87, 89, 97, 117, 149, 170, 162, 148, 150,
159, 168, 176, 176, 165, 147, 133, 131, 137, 138, 130, 122, 119, 117, 114, 110, 104, 104, 107, 101,
96, 91, 82, 81, 83, 79, 82, 100, 122, 141, 147, 140, 132, 121, 113, 119, 125, 122, 111, 103,
108, 113, 117, 124, 120, 116, 119, 117, 128, 142, 141, 148, 159, 161, 163, 169, 171, 171, 176, 183,
186, 181, 187, 202, 205, 198, 192, 192, 193, 195, 203, 204, 191, 184, 182, 179, 189, 195, 185, 180,
176, 165, 159, 161, 162, 155, 142, 130, 121, 104, 78, 66, 65, 46, 34, 51, 65, 66, 62, 48,
35, 34, 36, 35, 42, 49, 49, 53, 57, 57, 66, 76, 84, 95, 109, 120, 130, 137, 129, 122,
133, 143, 148, 152, 152, 157, 165, 164, 168, 183, 186, 181, 188, 189, 176, 171, 173, 173, 165, 149,
140, 139, 139, 134, 127, 118, 95, 78, 82, 82, 75, 76, 69, 64, 78, 90, 85, 80, 79, 83,
98, 117, 131, 145, 153, 153, 153, 151, 151, 155, 157, 152, 146, 146, 141, 133, 136, 134, 125, 123,
121, 123, 136, 137, 117, 102, 94, 84, 90, 98, 87, 82, 93, 104, 108, 115, 130, 138, 135, 128,
125, 122, 114, 113, 112, 101, 99, 107, 109, 110, 114, 117, 113, 103, 102, 118, 141, 151, 146, 144,
151, 165, 181, 181, 176, 181, 179, 177, 185, 190, 188, 185, 182, 174, 172, 175, 172, 177, 185, 187,
187, 183, 181, 192, 203, 202, 185, 175, 188, 200, 200, 190, 175, 162, 152, 146, 141, 128, 112, 104,
94, 76, 69, 77, 78, 73, 63, 51, 36, 24, 28, 39, 47, 54, 55, 54, 59, 67, 74, 74,
73, 86, 103, 113, 121, 126, 125, 127, 136, 142, 145, 155, 169, 183, 185, 178, 170, 166, 172, 183,
190, 187, 172, 166, 172, 167, 161, 158, 145, 134, 126, 115, 108, 94, 74, 66, 67, 63, 58, 61,
62, 65, 74, 73, 66, 69, 85, 103, 117, 131, 137, 139, 148, 152, 146, 138, 138, 144, 140, 133,
140, 150, 140, 128, 129, 124, 116, 118, 121, 124, 128, 128, 116, 96, 86, 91, 105, 116, 115, 117,
127, 128, 130, 140, 147, 145, 138, 123, 118, 126, 125, 112, 102, 101, 106, 112, 110, 112, 113, 102,
92, 93, 102, 117, 141, 164, 165, 155, 161, 173, 176, 178, 181, 192, 198, 188, 181, 185, 183, 172,
165, 159, 158, 164, 163, 158, 164, 171, 169, 164, 164, 176, 190, 194, 185, 173, 169, 179, 189, 186,
179, 169, 157, 141, 127, 126, 124, 109, 93, 80, 74, 78, 77, 65, 46, 33, 32, 34, 33, 38,
51, 62, 58, 52, 59, 68, 69, 68, 79, 96, 109, 117, 120, 127, 134, 139, 148, 148, 152, 175,
191, 190, 190, 191, 183, 166, 160, 171, 189, 199, 189, 169, 157, 161, 171, 173, 166, 155, 144, 129,
112, 107, 107, 96, 86, 88, 86, 83, 82, 83, 89, 88, 89, 96, 95, 106, 133, 152, 149, 130,
123, 127, 122, 123, 131, 132, 132, 130, 124, 120, 120, 121, 123, 123, 123, 128, 132, 131, 132, 130,
118, 103, 97, 113, 142, 163, 164, 149, 132, 127, 133, 142, 146, 146, 137, 116, 102, 103, 103, 97,
95, 96, 100, 108, 106, 98, 97, 94, 87, 80, 82, 102, 138, 167, 171, 159, 151, 154, 168, 183,
189, 188, 188, 182, 172, 168, 169, 166, 154, 148, 153, 156, 155, 154, 159, 170, 169, 156, 151, 167,
193, 208, 199, 177, 169, 177, 188, 193, 191, 183, 170, 155, 139, 120, 110, 105, 96, 89, 83, 75,
71, 60, 42, 32, 28, 22, 21, 30, 51, 71, 70, 53, 42, 42, 51, 63, 75, 95, 116, 127,
128, 125, 132, 145, 153, 163, 171, 176, 184, 193, 196, 190, 183, 174, 159, 157, 173, 185, 183, 170,
160, 165, 177, 184, 176, 157, 139, 125, 107, 96, 97, 97, 98, 100, 95, 93, 97, 99, 103, 100,
89, 89, 98, 113, 137, 148, 145, 129, 106, 97, 96, 97, 102, 108, 118, 124, 119, 112, 110, 110,
116, 126, 125, 125, 139, 151, 153, 150, 137, 126, 128, 138, 156, 168, 169, 159, 150, 145, 141, 141,
145, 140, 125, 109, 95, 88, 86, 86, 92, 96, 97, 99, 99, 97, 92, 80, 67, 73, 96, 117,
139, 157, 162, 164, 160, 158, 164, 167, 169, 172, 171, 167, 160, 154, 148, 144, 142, 142, 146, 151,
153, 160, 172, 172, 168, 172, 173, 179, 192, 192, 188, 186, 178, 182, 193, 194, 194, 185, 169, 152,
133, 115, 98, 86, 84, 80, 73, 67, 56, 43, 37, 31, 24, 27, 32, 34, 51, 68, 65, 56,
54, 57, 63, 74, 91, 106, 123, 141, 154, 164, 170, 170, 173, 186, 193, 193, 199, 200, 196, 187,
172, 163, 158, 155, 167, 174, 168, 166, 166, 165, 174, 180, 167, 151, 143, 131, 115, 111, 110, 106,
106, 116, 126, 129, 122, 111, 104, 95, 85, 95, 113, 117, 122, 125, 116, 102, 86, 76, 79, 85,
86, 88, 93, 93, 95, 101, 98, 99, 109, 115, 120, 130, 136, 138, 140, 144, 147, 148, 146, 144,
153, 160, 159, 155, 146, 138, 137, 135, 127, 118, 112, 105, 97, 93, 87, 79, 83, 97, 100, 90,
87, 91, 83, 63, 62, 78, 90, 113, 150, 172, 169, 159, 153, 154, 160, 165, 166, 162, 158, 156,
156, 157, 154, 155, 161, 162, 162, 169, 169, 168, 175, 178, 180, 194, 205, 202, 197, 199, 198, 188,
178, 182, 202, 210, 190, 168, 158, 141, 123, 118, 110, 91, 77, 76, 70, 56, 51, 50, 40, 30,
28, 32, 33, 34, 50, 64, 62, 69, 80, 75, 78, 94, 105, 121, 147, 175, 196, 198, 197, 206,
214, 217, 218, 216, 210, 199, 191, 175, 160, 165, 172, 165, 164, 171, 172, 165, 158, 157, 161, 158,
152, 151, 142, 124, 117, 118, 115, 122, 141, 154, 148, 131, 120, 112, 105, 102, 108, 112, 104, 100,
105, 104, 98, 89, 76, 61, 53, 58, 62, 56, 56, 66, 72, 81, 98, 105, 101, 107, 125, 134,
135, 135, 134, 136, 139, 142, 141, 138, 140, 143, 139, 128, 118, 114, 108, 101, 101, 106, 103, 89,
75, 66, 61, 67, 83, 95, 94, 87, 76, 61, 49, 51, 62, 72, 89, 115, 139, 149, 146, 141,
139, 139, 141, 139, 131, 129, 132, 138, 143, 148, 156, 163, 164, 166, 174, 178, 172, 170, 178, 194,
217, 227, 220, 217, 225, 229, 225, 219, 213, 209, 204, 200, 194, 181, 169, 153, 132, 121, 110, 100,
98, 100, 103, 94, 74, 59, 53, 49, 47, 47, 51, 57, 73, 93, 98, 94, 91, 95, 105, 118,
141, 166, 183, 189, 192, 200, 200, 204, 214, 209, 204, 197, 181, 174, 165, 156, 160, 158, 151, 153,
156, 155, 158, 157, 156, 164, 165, 163, 163, 151, 139, 140, 141, 145, 151, 155, 158, 160, 162, 151,
127, 111, 112, 114, 110, 100, 90, 90, 98, 100, 94, 84, 70, 59, 50, 45, 47, 51, 59, 76,
90, 104, 112, 111, 114, 131, 155, 165, 155, 145, 141, 141, 146, 140, 125, 124, 129, 126, 116, 110,
106, 98, 90, 85, 82, 82, 78, 64, 47, 43, 51, 59, 65, 77, 90, 89, 73, 58, 57, 70,
87, 94, 92, 106, 127, 138, 142, 137, 133, 135, 131, 123, 117, 115, 120, 126, 130, 139, 146, 147,
148, 152, 156, 164, 168, 166, 181, 209, 230, 231, 222, 225, 236, 237, 231, 220, 210, 204, 196, 188,
174, 156, 143, 130, 114, 101, 91, 80, 69, 68, 74, 77, 73, 59, 47, 46, 49, 55, 57, 56,
63, 88, 113, 119, 120, 128, 131, 137, 153, 166, 179, 189, 193, 199, 200, 198, 200, 198, 191, 183,
174, 165, 156, 156, 158, 151, 143, 147, 153, 155, 155, 150, 147, 162, 180, 186, 177, 159, 152, 155,
153, 152, 154, 149, 146, 160, 159, 135, 120, 112, 110, 113, 107, 97, 85, 77, 84, 94, 88, 70,
61, 59, 52, 51, 53, 48, 56, 94, 130, 138, 134, 129, 134, 150, 162, 168, 164, 151, 145, 144,
137, 132, 128, 126, 129, 127, 129, 130, 115, 102, 95, 80, 74, 82, 82, 72, 61, 59, 61, 62,
74, 99, 113, 106, 92, 85, 84, 86, 91, 96, 99, 110, 129, 138, 140, 140, 138, 137, 133, 124,
120, 121, 126, 134, 140, 137, 136, 147, 161, 171, 176, 174, 170, 189, 221, 237, 238, 236, 232, 231,
231, 232, 228, 216, 201, 190, 179, 164, 155, 150, 131, 111, 101, 90, 82, 72, 64, 68, 74, 75,
76, 71, 61, 54, 49, 50, 54, 58, 78, 116, 136, 137, 132, 130, 134, 140, 153, 170, 175, 185,
197, 202, 209, 210, 197, 185, 184, 181, 171, 161, 154, 151, 147, 143, 141, 144, 151, 156, 160, 173,
190, 200, 205, 197, 180, 174, 169, 164, 165, 160, 152, 154, 155, 154, 149, 137, 122, 106, 94, 90,
86, 80, 67, 56, 64, 72, 66, 57, 48, 40, 35, 34, 46, 70, 87, 99, 118, 129, 126, 129,
135, 143, 149, 147, 147, 141, 129, 127, 132, 131, 121, 111, 120, 133, 132, 129, 121, 105, 90, 80,
81, 91, 93, 85, 82, 88, 98, 109, 117, 122, 118, 112, 114, 111, 99, 101, 102, 87, 78, 90,
113, 133, 140, 136, 128, 117, 109, 109, 109, 108, 113, 123, 131, 132, 135, 141, 148, 160, 171, 178,
186, 196, 207, 213, 219, 225, 217, 207, 209, 214, 207, 188, 181, 180, 167, 155, 151, 138, 110, 87,
80, 77, 68, 64, 65, 68, 71, 71, 69, 67, 62, 59, 64, 68, 61, 58, 78, 107, 130, 145,
145, 139, 141, 145, 151, 164, 181, 196, 205, 212, 214, 205, 191, 181, 181, 187, 191, 183, 166, 156,
155, 154, 143, 141, 157, 175, 188, 199, 205, 206, 202, 191, 181, 170, 162, 164, 167, 155, 140, 143,
147, 142, 136, 122, 100, 83, 77, 83, 89, 79, 58, 47, 52, 61, 63, 53, 45, 47, 51, 59,
71, 75, 75, 84, 97, 105, 107, 107, 112, 121, 129, 134, 138, 137, 124, 116, 118, 116, 105, 99,
112, 134, 149, 145, 129, 116, 103, 99, 109, 118, 118, 115, 121, 129, 129, 128, 123, 114, 113, 114,
115, 120, 117, 107, 106, 107, 104, 104, 115, 125, 127, 125, 121, 123, 125, 119, 116, 113, 110, 124,
147, 152, 151, 165, 173, 173, 188, 202, 203, 203, 210, 217, 221, 220, 208, 199, 204, 208, 202, 196,
186, 176, 164, 147, 129, 111, 93, 81, 74, 70, 63, 56, 55, 57, 70, 78, 74, 67, 61, 55,
55, 58, 59, 55, 59, 85, 115, 130, 139, 148, 149, 153, 170, 182, 183, 185, 188, 189, 188, 190,
195, 188, 181, 185, 188, 180, 168, 160, 163, 168, 161, 161, 179, 190, 194, 199, 200, 198, 195, 192,
177, 158, 155, 158, 157, 151, 140, 134, 132, 122, 105, 94, 85, 80, 87, 94, 91, 81, 63, 49,
55, 69, 78, 77, 72, 75, 90, 101, 100, 87, 74, 73, 87, 106, 111, 107, 110, 114, 117, 126,
132, 122, 105, 92, 92, 99, 99, 95, 106, 122, 125, 128, 126, 112, 113, 135, 144, 134, 123, 119,
119, 119, 117, 110, 106, 106, 103, 104, 114, 122, 127, 122, 112, 109, 106, 108, 117, 116, 113, 124,
132, 131, 134, 136, 126, 114, 108, 122, 152, 170, 167, 164, 173, 184, 184, 182, 182, 189, 202, 210,
212, 209, 202, 203, 208, 205, 200, 196, 188, 175, 163, 158, 151, 131, 104, 82, 74, 72, 70, 68,
67, 71, 80, 83, 79, 70, 64, 58, 52, 51, 54, 60, 74, 89, 104, 127, 151, 156, 150, 161,
179, 178, 164, 159, 168, 181, 189, 190, 190, 187, 181, 182, 187, 191, 195, 198, 193, 177, 166, 177,
195, 196, 186, 184, 189, 187, 182, 185, 189, 178, 158, 143, 140, 139, 130, 119, 112, 106, 96, 86,
85, 91, 96, 95, 87, 74, 64, 69, 81, 82, 78, 82, 91, 92, 92, 97, 97, 88, 73, 66,
78, 99, 112, 118, 118, 109, 104, 111, 116, 113, 110, 107, 103, 99, 93, 96, 104, 106, 113, 125,
128, 128, 135, 143, 145, 135, 120, 111, 108, 106, 104, 100, 96, 94, 97, 104, 109, 115, 117, 114,
114, 107, 98, 105, 116, 115, 114, 122, 122, 114, 113, 121, 126, 118, 112, 121, 136, 146, 151, 159,
172, 175, 166, 165, 175, 185, 190, 196, 203, 198, 192, 195, 195, 190, 186, 185, 181, 171, 160, 156,
155, 141, 109, 86, 77, 74, 78, 83, 83, 83, 82, 83, 82, 77, 70, 66, 61, 54, 53, 67,
84, 93, 103, 120, 133, 143, 154, 164, 173, 173, 156, 150, 162, 174, 178, 180, 180, 179, 179, 185,
195, 199, 197, 196, 189, 184, 190, 204, 203, 186, 177, 183, 187, 186, 187, 191, 194, 187, 167, 147,
136, 133, 130, 125, 121, 116, 108, 101, 95, 90, 89, 87, 85, 86, 90, 100, 100, 83, 79, 93,
100, 93, 85, 80, 81, 83, 80, 80, 90, 98, 100, 106, 108, 108, 108, 107, 106, 109, 113, 108,
100, 95, 92, 98, 103, 102, 115, 138, 146, 146, 145, 143, 150, 150, 131, 108, 94, 91, 95, 101,
103, 104, 104, 94, 88, 93, 96, 99, 104, 104, 105, 115, 119, 108, 107, 117, 122, 116, 111, 125,
147, 152, 143, 130, 129, 140, 152, 165, 173, 173, 172, 173, 176, 180, 189, 193, 189, 181, 179, 190,
199, 190, 181, 177, 165, 149, 138, 132, 133, 128, 107, 88, 81, 84, 86, 83, 79, 77, 78, 76,
68, 62, 56, 47, 40, 39, 53, 81, 98, 95, 104, 125, 143, 156, 163, 170, 176, 171, 162, 156,
150, 156, 167, 169, 172, 179, 186, 192, 192, 182, 173, 175, 179, 176, 179, 188, 187, 182, 183, 189,
197, 196, 185, 181, 182, 181, 175, 161, 147, 141, 133, 122, 122, 125, 114, 106, 100, 85, 77, 84,
92, 89, 81, 82, 88, 89, 87, 91, 93, 77, 65, 66, 65, 70, 83, 84, 85, 95, 99, 102,
111, 112, 108, 102, 96, 95, 94, 93, 89, 83, 79, 89, 104, 120, 139, 152, 154, 150, 149, 150,
150, 151, 132, 104, 94, 91, 93, 107, 116, 107, 91, 83, 88, 94, 96, 95, 95, 95, 99, 113,
128, 129, 131, 140, 139, 133, 138, 153, 163, 162, 156, 153, 158, 165, 170, 171, 174, 183, 186, 184,
188, 190, 188, 185, 177, 174, 179, 187, 199, 201, 191, 180, 170, 157, 142, 135, 135, 127, 114, 112,
117, 114, 100, 84, 82, 84, 77, 70, 64, 55, 47, 43, 38, 40, 53, 74, 94, 103, 115, 143,
161, 162, 165, 165, 167, 178, 176, 161, 158, 168, 175, 181, 188, 192, 193, 186, 174, 173, 180, 181,
176, 173, 171, 179, 194, 198, 196, 201, 203, 198, 190, 189, 197, 195, 180, 168, 158, 148, 139, 127,
119, 121, 119, 113, 105, 88, 84, 98, 97, 80, 71, 80, 96, 102, 93, 82, 79, 76, 65, 61,
71, 82, 85, 88, 94, 101, 105, 104, 100, 100, 96, 87, 81, 73, 71, 78, 76, 63, 59, 75,
104, 124, 124, 127, 140, 147, 143, 134, 127, 128, 124, 107, 91, 87, 92, 101, 105, 98, 85, 82,
81, 74, 76, 83, 85, 86, 86, 91, 109, 127, 131, 129, 134, 138, 140, 151, 161, 167, 175, 170,
163, 169, 175, 178, 183, 183, 178, 181, 189, 187, 185, 189, 187, 178, 171, 178, 194, 198, 188, 172,
156, 145, 141, 138, 129, 122, 123, 121, 120, 116, 106, 103, 99, 89, 81, 71, 57, 50, 51, 48,
46, 51, 61, 80, 100, 110, 113, 124, 137, 148, 161, 166, 166, 171, 169, 157, 155, 160, 166, 175,
184, 186, 180, 174, 168, 162, 159, 159, 157, 155, 159, 171, 184, 190, 195, 201, 201, 196, 191, 187,
188, 185, 173, 161, 152, 146, 140, 132, 125, 127, 124, 109, 93, 80, 77, 86, 90, 85, 82, 87,
88, 78, 67, 64, 69, 72, 72, 80, 91, 98, 102, 103, 103, 105, 112, 117, 115, 110, 98, 88,
80, 67, 70, 84, 85, 75, 74, 83, 102, 119, 121, 126, 141, 142, 132, 124, 120, 123, 121, 109,
103, 105, 108, 113, 114, 106, 96, 88, 82, 76, 76, 84, 90, 94, 103, 114, 126, 137, 135, 126,
128, 142, 154, 161, 168, 175, 173, 162, 159, 164, 169, 178, 187, 189, 192, 188, 178, 170, 164, 164,
171, 181, 183, 179, 178, 176, 163, 148, 140, 139, 134, 126, 118, 109, 108, 112, 115, 115, 110, 102,
95, 86, 79, 75, 69, 66, 62, 58, 62, 65, 72, 83, 89, 96, 106, 116, 129, 141, 151, 156,
161, 168, 173, 172, 164, 162, 169, 180, 190, 194, 193, 187, 175, 167, 156, 147, 160, 174, 181, 193,
200, 202, 204, 203, 201, 196, 187, 182, 179, 177, 175, 169, 160, 150, 138, 135, 135, 135, 131, 116,
102, 92, 85, 90, 103, 106, 99, 93, 90, 86, 84, 78, 78, 85, 89, 96, 102, 106, 107, 104,
105, 115, 120, 123, 130, 127, 109, 95, 93, 90, 86, 84, 89, 88, 82, 90, 101, 108, 118, 124,
124, 121, 118, 119, 118, 122, 128, 122, 110, 106, 108, 107, 103, 99, 93, 87, 84, 85, 83, 78,
80, 85, 93, 107, 114, 121, 134, 138, 138, 141, 149, 159, 164, 170, 175, 172, 176, 189, 192, 190,
193, 194, 193, 187, 178, 169, 164, 169, 177, 181, 181, 182, 175, 161, 150, 144, 138, 129, 121, 117,
111, 103, 98, 95, 96, 101, 97, 89, 83, 83, 79, 71, 65, 63, 61, 57, 55, 55, 54, 61,
68, 73, 87, 105, 119, 127, 129, 132, 142, 159, 168, 162, 155, 151, 155, 161, 165, 171, 175, 170,
162, 156, 151, 152, 161, 167, 170, 179, 188, 191, 197, 200, 195, 185, 178, 179, 181, 185, 188, 182,
172, 161, 150, 144, 136, 129, 124, 117, 107, 99, 97, 101, 109, 108, 100, 96, 94, 91, 92, 90,
86, 89, 97, 99, 97, 99, 100, 99, 99, 104, 114, 122, 126, 123, 111, 100, 96, 94, 85, 76,
75, 77, 79, 90, 108, 117, 124, 129, 129, 128, 128, 129, 128, 129, 137, 136, 119, 100, 90, 88,
87, 89, 93, 97, 99, 100, 89, 72, 70, 84, 97, 105, 107, 110, 122, 132, 133, 135, 149, 160,
159, 162, 171, 180, 185, 186, 189, 193, 194, 190, 184, 176, 169, 167, 163, 159, 163, 169, 172, 171,
165, 153, 148, 149, 139, 129, 122, 114, 109, 106, 106, 113, 112, 102, 93, 89, 93, 100, 100, 97,
99, 94, 79, 60, 48, 53, 64, 72, 81, 91, 103, 118, 124, 121, 124, 133, 145, 159, 167, 165,
159, 153, 156, 162, 169, 182, 188, 187, 183, 177, 171, 163, 158, 169, 181, 183, 185, 186, 186, 192,
194, 188, 183, 183, 182, 180, 176, 168, 160, 161, 156, 142, 139, 135, 123, 125, 127, 121, 114, 104,
98, 97, 95, 101, 102, 88, 81, 87, 87, 83, 79, 79, 81, 83, 90, 95, 94, 100, 109, 113,
112, 112, 113, 112, 107, 94, 75, 56, 51, 68, 83, 95, 108, 119, 125, 128, 132, 137, 135, 129,
125, 131, 137, 127, 109, 102, 93, 78, 80, 95, 106, 113, 111, 99, 85, 78, 81, 89, 94, 96,
101, 109, 119, 133, 146, 150, 148, 149, 154, 163, 175, 177, 172, 175, 186, 196, 201, 193, 183, 183,
179, 170, 161, 151, 147, 148, 149, 151, 147, 138, 133, 127, 121, 115, 109, 104, 106, 115, 121, 113,
102, 98, 101, 106, 104, 103, 105, 104, 104, 100, 87, 69, 57, 58, 68, 76, 92, 110, 113, 112,
119, 120, 122, 132, 141, 147, 156, 160, 156, 157, 169, 181, 188, 197, 205, 210, 214, 207, 191, 181,
173, 171, 181, 188, 187, 192, 195, 191, 189, 187, 183, 179, 176, 174, 175, 171, 160, 155, 152, 148,
143, 137, 136, 141, 148, 144, 127, 114, 111, 110, 111, 109, 104, 97, 84, 76, 83, 85, 75, 76,
81, 84, 92, 91, 87, 91, 98, 105, 115, 123, 119, 107, 96, 84, 71, 63, 68, 79, 84, 92,
110, 125, 130, 126, 124, 127, 126, 125, 122, 124, 131, 123, 107, 94, 81, 74, 77, 86, 97, 102,
103, 101, 94, 82, 75, 74, 79, 88, 100, 114, 121, 125, 132, 135, 134, 142, 150, 158, 167, 169,
171, 173, 177, 191, 204, 203, 196, 191, 191, 185, 167, 153, 150, 152, 151, 153, 149, 135, 120, 112,
115, 115, 113, 122, 130, 130, 130, 130, 125, 119, 116, 113, 110, 118, 127, 121, 110, 107, 96, 74,
67, 73, 73, 76, 89, 99, 98, 92, 96, 108, 109, 106, 115, 127, 135, 144, 154, 159, 156, 163,
188, 211, 215, 208, 205, 205, 200, 191, 188, 193, 192, 189, 187, 180, 175, 174, 177, 179, 174, 166,
161, 161, 165, 162, 150, 140, 135, 134, 144, 157, 159, 154, 147, 146, 143, 126, 117, 118, 114, 110,
107, 99, 82, 70, 72, 71, 63, 61, 69, 83, 89, 85, 86, 85, 80, 86, 104, 113, 105, 91,
74, 63, 62, 61, 67, 77, 83, 96, 108, 106, 104, 107, 114, 124, 133, 134, 128, 121, 113, 103,
92, 82, 73, 70, 79, 93, 102, 100, 92, 91, 92, 84, 78, 79, 85, 94, 102, 115, 121, 122,
135, 145, 137, 132, 141, 151, 160, 171, 178, 183, 187, 193, 207, 219, 218, 212, 202, 194, 189, 175,
159, 158, 156, 154, 152, 133, 110, 104, 105, 112, 126, 132, 132, 141, 144, 136, 126, 120, 122, 124,
128, 140, 145, 134, 116, 103, 94, 82, 75, 82, 92, 99, 102, 100, 95, 92, 99, 112, 116, 110,
109, 118, 126, 132, 142, 153, 163, 180, 199, 210, 211, 210, 212, 213, 212, 203, 193, 190, 191, 193,
193, 186, 177, 174, 177, 185, 184, 171, 159, 153, 154, 155, 148, 141, 137, 138, 154, 177, 186, 183,
178, 170, 153, 134, 124, 121, 125, 128, 121, 105, 80, 65, 61, 58, 57, 57, 62, 72, 79, 81,
78, 73, 74, 85, 99, 102, 90, 72, 61, 59, 59, 59, 68, 81, 94, 95, 83, 87, 98, 105,
121, 129, 121, 110, 98, 93, 88, 79, 72, 66, 63, 71, 85, 93, 92, 91, 93, 90, 83, 76,
81, 89, 95, 114, 133, 138, 138, 133, 127, 132, 131, 126, 133, 145, 158, 168, 168, 162, 171, 195,
219, 230, 226, 217, 207, 198, 190, 174, 158, 155, 159, 162, 151, 131, 116, 110, 118, 140, 153, 149,
143, 140, 139, 134, 131, 131, 130, 139, 146, 137, 129, 123, 112, 101, 91, 81, 80, 88, 95, 98,
92, 84, 86, 91, 90, 96, 99, 92, 88, 96, 114, 132, 144, 149, 159, 184, 204, 210, 217, 219,
213, 204, 192, 183, 182, 188, 198, 205, 205, 198, 191, 184, 178, 175, 170, 156, 145, 143, 145, 143,
134, 124, 130, 158, 196, 214, 207, 194, 182, 170, 162, 152, 137, 136, 143, 138, 121, 96, 77, 69,
63, 63, 69, 68, 62, 66, 77, 77, 70, 68, 71, 87, 104, 102, 89, 78, 68, 69, 78, 74,
71, 80, 85, 86, 92, 98, 106, 114, 113, 109, 107, 104, 99, 97, 91, 80, 71, 66, 65, 76,
87, 87, 86, 86, 84, 79, 72, 71, 79, 89, 112, 136, 145, 146, 141, 130, 122, 122, 126, 119,
112, 119, 132, 140, 143, 151, 168, 189, 217, 230, 217, 200, 189, 184, 180, 169, 157, 148, 147, 152,
150, 140, 133, 134, 141, 152, 159, 155, 149, 151, 154, 149, 141, 137, 142, 149, 151, 143, 132, 126,
119, 111, 101, 89, 86, 88, 88, 89, 84, 84, 98, 105, 101, 97, 99, 106, 113, 124, 134, 140,
148, 165, 179, 189, 200, 207, 205, 199, 194, 193, 191, 192, 195, 196, 199, 205, 201, 194, 191, 181,
165, 158, 158, 153, 143, 132, 126, 127, 133, 146, 166, 181, 199, 212, 200, 177, 161, 155, 154, 149,
136, 121, 119, 123, 116, 104, 87, 71, 69, 67, 65, 65, 57, 51, 58, 62, 62, 70, 81, 87,
93, 100, 104, 102, 91, 83, 80, 76, 73, 72, 74, 80, 82, 87, 100, 106, 104, 104, 109, 108,
100, 93, 84, 70, 64, 67, 70, 66, 67, 70, 70, 68, 61, 55, 60, 79, 97, 99, 105, 119,
127, 133, 138, 131, 123, 122, 122, 115, 104, 101, 114, 130, 141, 155, 171, 189, 205, 209, 201, 182,
162, 156, 159, 159, 155, 140, 132, 143, 150, 153, 155, 143, 138, 148, 156, 156, 144, 135, 137, 140,
142, 146, 147, 152, 158, 152, 136, 121, 110, 101, 93, 85, 81, 75, 66, 71, 81, 87, 100, 109,
110, 115, 133, 147, 139, 129, 133, 143, 161, 176, 176, 183, 198, 206, 209, 210, 208, 207, 205, 198,
196, 195, 192, 196, 198, 193, 186, 176, 164, 156, 158, 163, 157, 145, 140, 153, 179, 193, 192, 194,
205, 211, 200, 181, 168, 157, 147, 139, 129, 120, 117, 117, 107, 90, 82, 79, 72, 68, 64, 56,
46, 40, 42, 53, 71, 86, 89, 91, 106, 125, 127, 115, 102, 91, 85, 79, 70, 66, 68, 78,
90, 95, 102, 113, 115, 114, 117, 116, 109, 99, 90, 88, 84, 73, 64, 58, 62, 73, 82, 87,
82, 73, 79, 88, 86, 84, 90, 101, 109, 107, 105, 115, 121, 121, 126, 128, 119, 112, 119, 139,
154, 162, 168, 171, 181, 192, 185, 175, 170, 161, 160, 165, 160, 152, 147, 149, 158, 156, 149, 149,
148, 142, 138, 138, 142, 149, 157, 165, 167, 163, 154, 149, 149, 147, 142, 132, 119, 103, 85, 70,
65, 64, 63, 72, 87, 90, 93, 106, 119, 133, 138, 137, 141, 142, 144, 152, 159, 167, 171, 174,
181, 194, 204, 202, 193, 185, 179, 176, 174, 172, 173, 173, 166, 158, 153, 154, 159, 165, 171, 172,
168, 166, 172, 185, 193, 194, 195, 193, 193, 201, 208, 205, 193, 177, 162, 147, 126, 109, 104, 104,
101, 90, 74, 67, 67, 62, 55, 50, 51, 67, 87, 96, 103, 102, 96, 98, 106, 116, 125, 121,
110, 98, 87, 78, 75, 77, 80, 84, 87, 88, 96, 110, 120, 120, 113, 110, 115, 116, 104, 91,
83, 74, 72, 80, 85, 90, 99, 96, 80, 74, 74, 74, 74, 70, 66, 76, 93, 96, 93, 95,
98, 105, 113, 117, 124, 131, 131, 137, 147, 152, 157, 163, 171, 184, 196, 196, 187, 179, 174, 169,
161, 146, 138, 144, 150, 143, 137, 139, 137, 139, 146, 147, 155, 167, 167, 163, 156, 147, 145, 146,
143, 139, 139, 128, 109, 99, 90, 74, 65, 63, 67, 83, 97, 96, 93, 101, 115, 124, 131, 137,
150, 164, 169, 174, 178, 172, 167, 164, 165, 180, 194, 189, 179, 174, 165, 157, 155, 153, 145, 147,
158, 158, 151, 150, 153, 164, 170, 165, 171, 185, 187, 187, 192, 195, 193, 193, 206, 220, 223, 210,
187, 169, 153, 132, 114, 98, 82, 79, 84, 76, 61, 54, 50, 51, 59, 62, 76, 100, 114, 114,
105, 100, 101, 104, 105, 104, 111, 113, 104, 99, 94, 82, 71, 63, 57, 59, 73, 86, 92, 96,
99, 102, 104, 105, 112, 120, 116, 107, 96, 85, 79, 77, 84, 89, 88, 88, 84, 75, 68, 67,
66, 65, 67, 74, 93, 104, 91, 81, 79, 85, 101, 110, 121, 138, 147, 150, 155, 159, 165, 178,
188, 192, 196, 196, 189, 187, 182, 170, 157, 147, 142, 144, 156, 161, 157, 155, 155, 156, 159, 154,
152, 162, 175, 178, 174, 165, 159, 152, 141, 138, 144, 148, 141, 123, 104, 89, 73, 66, 73, 83,
97, 112, 113, 109, 110, 116, 127, 145, 164, 177, 184, 184, 179, 171, 160, 153, 160, 170, 173, 177,
175, 162, 157, 163, 161, 155, 153, 153, 159, 159, 147, 145, 153, 157, 156, 157, 164, 173, 182, 195,
205, 207, 209, 215, 219, 211, 201, 197, 185, 169, 153, 129, 104, 85, 77, 80, 86, 88, 79, 65,
55, 50, 47, 54, 76, 102, 115, 116, 111, 106, 103, 99, 93, 92, 100, 105, 99, 92, 79, 62,
53, 49, 52, 62, 74, 86, 86, 81, 85, 94, 101, 106, 108, 108, 105, 101, 96, 92, 89, 84,
79, 82, 89, 89, 84, 78, 70, 66, 63, 58, 63, 72, 77, 79, 74, 71, 76, 86, 95, 98,
105, 123, 144, 164, 179, 181, 183, 187, 181, 178, 180, 184, 191, 188, 174, 167, 161, 155, 153, 153,
160, 168, 163, 157, 154, 150, 145, 137, 139, 156, 175, 182, 178, 171, 167, 162, 160, 156, 150, 149,
144, 130, 110, 95, 88, 88, 94, 100, 116, 133, 127, 115, 114, 121, 133, 143, 153, 168, 180, 185,
178, 169, 167, 164, 163, 167, 166, 170, 180, 180, 179, 184, 185, 176, 165, 153, 150, 158, 159, 154,
153, 158, 162, 156, 151, 163, 181, 201, 217, 225, 226, 221, 210, 199, 187, 180, 174, 161, 141, 119,
103, 93, 87, 84, 84, 84, 76, 60, 44, 33, 30, 30, 45, 74, 98, 113, 113, 98, 89, 89,
92, 95, 93, 90, 88, 81, 73, 71, 72, 72, 75, 78, 75, 78, 87, 92, 95, 103, 106, 99,
91, 95, 98, 94, 96, 97, 97, 98, 101, 102, 94, 86, 82, 78, 79, 81, 77, 69, 65, 65,
69, 76, 81, 84, 84, 86, 95, 98, 103, 127, 153, 169, 186, 196, 194, 189, 183, 175, 171, 179,
184, 181, 181, 180, 169, 157, 153, 156, 155, 151, 149, 150, 146, 141, 137, 129, 125, 140, 154, 161,
169, 172, 176, 185, 183, 173, 160, 145, 132, 121, 111, 107, 104, 103, 113, 126, 125, 115, 108, 103,
106, 115, 123, 131, 141, 153, 161, 164, 167, 168, 164, 161, 166, 174, 179, 184, 193, 193, 190, 193,
190, 175, 159, 148, 142, 147, 160, 168, 170, 165, 155, 143, 143, 161, 172, 182, 210, 227, 220, 213,
211, 206, 193, 181, 171, 157, 147, 138, 126, 116, 104, 87, 76, 68, 62, 53, 42, 33, 30, 34,
53, 84, 101, 98, 92, 88, 85, 91, 103, 105, 95, 86, 80, 83, 85, 81, 75, 74, 81, 91,
90, 88, 93, 96, 96, 98, 100, 95, 91, 95, 93, 86, 93, 101, 105, 113, 115, 112, 103, 87,
79, 81, 79, 76, 72, 61, 56, 58, 64, 71, 74, 74, 76, 80, 85, 94, 114, 140, 148, 146,
165, 187, 187, 182, 184, 186, 187, 191, 200, 201, 186, 173, 169, 161, 156, 155, 151, 149, 153, 152,
146, 141, 133, 123, 122, 138, 157, 162, 168, 182, 188, 184, 182, 179, 165, 144, 133, 134, 127, 119,
119, 121, 128, 126, 113, 103, 93, 86, 87, 99, 117, 127, 138, 154, 156, 145, 141, 147, 157, 167,
179, 190, 193, 193, 193, 189, 181, 175, 170, 160, 151, 142, 134, 137, 153, 165, 158, 148, 145, 137,
132, 145, 160, 172, 194, 213, 219, 217, 211, 202, 189, 179, 180, 181, 170, 156, 140, 122, 105, 87,
67, 58, 57, 44, 29, 27, 31, 37, 52, 75, 85, 81, 85, 91, 92, 96, 106, 112, 102, 92,
98, 102, 93, 84, 83, 90, 99, 110, 119, 115, 106, 100, 91, 83, 87, 93, 93, 96, 97, 96,
102, 108, 110, 114, 115, 116, 113, 101, 97, 101, 92, 83, 77, 68, 63, 66, 67, 68, 73, 76,
73, 75, 86, 94, 102, 117, 128, 137, 162, 188, 196, 195, 192, 191, 190, 185, 189, 193, 185, 178,
170, 158, 152, 151, 151, 150, 149, 145, 139, 133, 129, 130, 136, 148, 162, 172, 181, 185, 185, 185,
183, 181, 174, 158, 150, 147, 135, 124, 118, 114, 115, 118, 115, 104, 90, 78, 72, 80, 98, 111,
125, 140, 144, 144, 155, 168, 175, 184, 193, 199, 202, 199, 199, 198, 188, 178, 173, 164, 153, 145,
144, 149, 153, 155, 154, 150, 144, 134, 128, 136, 151, 169, 198, 221, 226, 224, 212, 198, 192, 190,
195, 201, 190, 167, 142, 120, 101, 84, 73, 66, 55, 39, 29, 31, 36, 39, 46, 63, 78, 89,
96, 98, 100, 102, 104, 107, 104, 102, 107, 103, 90, 82, 84, 90, 103, 115, 114, 108, 96, 84,
82, 75, 70, 74, 80, 85, 88, 96, 112, 119, 120, 123, 120, 114, 108, 104, 107, 106, 94, 78,
65, 64, 66, 62, 62, 64, 63, 64, 65, 65, 63, 58, 68, 89, 103, 116, 146, 179, 189, 185,
184, 186, 184, 186, 192, 193, 187, 172, 157, 154, 152, 147, 145, 144, 141, 138, 137, 137, 132, 127,
137, 155, 163, 167, 176, 186, 183, 175, 171, 164, 158, 155, 151, 150, 146, 135, 121, 112, 114, 117,
111, 98, 85, 77, 75, 74, 79, 90, 105, 123, 136, 147, 162, 179, 193, 199, 200, 199, 199, 200,
200, 200, 194, 184, 173, 164, 155, 151, 155, 156, 145, 141, 148, 144, 129, 115, 118, 131, 137, 156,
195, 222, 226, 222, 211, 200, 201, 208, 214, 212, 197, 176, 153, 128, 102, 82, 70, 64, 53, 40,
39, 43, 41, 37, 41, 57, 75, 87, 90, 96, 109, 113, 107, 105, 108, 112, 113, 114, 111, 105,
101, 104, 117, 120, 113, 109, 96, 78, 72, 72, 71, 73, 73, 75, 90, 109, 120, 124, 126, 128,
121, 107, 102, 108, 111, 109, 105, 95, 79, 68, 65, 62, 61, 60, 60, 63, 62, 56, 52, 50,
53, 65, 83, 108, 140, 167, 180, 192, 201, 194, 189, 194, 200, 204, 196, 179, 168, 161, 157, 151,
144, 145, 144, 140, 145, 154, 156, 154, 157, 163, 166, 175, 184, 188, 190, 185, 174, 162, 157, 159,
165, 172, 170, 157, 138, 122, 123, 123, 107, 95, 92, 83, 73, 71, 80, 89, 97, 114, 140, 164,
178, 186, 196, 203, 200, 196, 198, 199, 195, 194, 196, 191, 182, 174, 173, 170, 161, 152, 140, 126,
119, 117, 116, 115, 114, 118, 127, 144, 177, 207, 220, 228, 226, 212, 206, 212, 212, 205, 193, 169,
145, 126, 103, 81, 64, 53, 49, 51, 51, 46, 43, 37, 38, 48, 57, 68, 84, 94, 99, 100,
96, 96, 105, 115, 127, 138, 136, 129, 125, 123, 123, 120, 110, 97, 83, 71, 62, 60, 63, 70,
85, 96, 99, 105, 112, 115, 115, 106, 95, 96, 102, 102, 102, 103, 100, 89, 79, 75, 66, 56,
53, 51, 47, 39, 35, 35, 36, 39, 50, 61, 72, 96, 130, 161, 184, 197, 198, 194, 191, 186,
183, 185, 186, 183, 181, 175, 165, 156, 155, 158, 159, 162, 166, 167, 165, 163, 165, 166, 165, 172,
181, 175, 168, 165, 159, 156, 161, 171, 178, 178, 172, 157, 140, 131, 123, 113, 109, 106, 92, 78,
70, 70, 82, 104, 126, 139, 145, 156, 172, 181, 185, 185, 188, 192, 191, 189, 187, 183, 184, 185,
188, 193, 189, 169, 145, 127, 113, 102, 100, 109, 115, 115, 120, 130, 140, 158, 184, 207, 225, 233,
233, 227, 214, 200, 192, 189, 176, 155, 135, 115, 95, 78, 64, 59, 61, 54, 44, 41, 40, 40,
43, 46, 51, 64, 81, 91, 97, 101, 106, 112, 122, 133, 137, 137, 133, 128, 131, 130, 126, 124,
113, 96, 81, 63, 49, 49, 60, 80, 99, 104, 98, 93, 95, 96, 91, 91, 101, 110, 116, 119,
116, 110, 101, 96, 96, 95, 86, 68, 52, 43, 38, 35, 33, 31, 36, 46, 55, 67, 75, 83,
110, 144, 163, 174, 181, 178, 176, 172, 165, 169, 176, 178, 182, 184, 182, 176, 169, 168, 173, 174,
171, 169, 167, 165, 172, 178, 169, 165, 170, 169, 161, 157, 157, 159, 167, 174, 172, 159, 150, 148,
143, 132, 129, 135, 133, 122, 114, 104, 86, 85, 100, 117, 136, 148, 146, 147, 158, 168, 179, 186,
186, 188, 194, 193, 184, 179, 186, 197, 198, 193, 189, 173, 146, 123, 107, 96, 96, 112, 131, 142,
151, 160, 153, 147, 162, 185, 207, 218, 217, 207, 196, 185, 170, 154, 143, 131, 116, 103, 94, 84,
75, 70, 64, 53, 44, 44, 51, 53, 56, 62, 65, 75, 92, 103, 105, 102, 103, 106, 110, 119,
123, 117, 117, 120, 116, 111, 116, 116, 104, 90, 74, 53, 41, 46, 61, 74, 87, 97, 92, 83,
84, 91, 99, 109, 120, 127, 130, 127, 118, 114, 113, 108, 100, 94, 88, 75, 58, 46, 39, 31,
24, 35, 54, 62, 71, 83, 83, 87, 116, 148, 164, 176, 181, 173, 168, 168, 167, 173, 188, 196,
191, 185, 187, 195, 196, 189, 185, 179, 174, 177, 184, 190, 193, 189, 172, 156, 157, 161, 157, 155,
155, 151, 150, 150, 149, 148, 145, 138, 131, 130, 138, 149, 151, 139, 122, 106, 97, 103, 110, 115,
130, 147, 145, 141, 158, 183, 188, 183, 177, 171, 172, 175, 177, 185, 190, 189, 184, 178, 174, 166,
151, 133, 123, 124, 130, 143, 159, 168, 171, 170, 164, 157, 162, 183, 203, 207, 202, 191, 179, 169,
151, 134, 125, 111, 93, 85, 84, 83, 78, 69, 60, 57, 60, 62, 61, 63, 74, 83, 88, 92,
97, 108, 113, 106, 100, 99, 95, 97, 108, 113, 111, 110, 106, 96, 89, 89, 84, 70, 58, 49,
45, 53, 60, 68, 84, 93, 95, 97, 100, 108, 116, 119, 121, 123, 121, 114, 108, 111, 111, 99,
85, 75, 72, 70, 61, 50, 40, 30, 30, 38, 46, 58, 73, 82, 91, 103, 119, 143, 161, 165,
167, 171, 169, 163, 168, 179, 184, 186, 183, 176, 178, 181, 176, 172, 178, 185, 185, 181, 181, 187,
191, 188, 181, 170, 163, 162, 159, 160, 163, 154, 139, 127, 130, 142, 149, 146, 138, 134, 139, 146,
145, 134, 128, 126, 123, 118, 115, 122, 142, 157, 163, 166, 171, 178, 181, 178, 173, 172, 172, 167,
170, 185, 188, 173, 158, 152, 155, 157, 151, 140, 133, 134, 141, 144, 145, 155, 175, 187, 186, 177,
177, 189, 196, 193, 190, 183, 167, 146, 127, 115, 110, 107, 98, 90, 87, 82, 71, 64, 66, 75,
83, 81, 79, 83, 93, 107, 114, 106, 100, 107, 110, 109, 110, 106, 101, 96, 92, 96, 99, 91,
80, 71, 63, 61, 63, 61, 59, 60, 61, 57, 52, 61, 88, 116, 126, 121, 115, 118, 123, 130,
136, 131, 123, 120, 114, 111, 109, 98, 85, 77, 72, 65, 54, 43, 34, 28, 28, 35, 45, 63,
87, 105, 113, 112, 117, 141, 164, 170, 171, 169, 162, 161, 164, 164, 166, 168, 169, 169, 168, 166,
164, 167, 175, 178, 173, 172, 174, 181, 192, 190, 180, 172, 167, 164, 158, 154, 151, 145, 139, 131,
129, 134, 132, 124, 128, 136, 135, 136, 137, 129, 125, 131, 137, 138, 132, 133, 154, 172, 172, 169,
172, 174, 174, 180, 185, 186, 187, 184, 180, 183, 181, 171, 167, 164, 159, 154, 144, 134, 136, 140,
138, 140, 142, 151, 178, 194, 191, 185, 180, 186, 194, 189, 181, 171, 155, 137, 123, 116, 112, 112,
111, 102, 93, 85, 77, 72, 71, 78, 86, 84, 86, 104, 121, 123, 113, 100, 94, 98, 105, 107,
105, 100, 96, 93, 86, 79, 78, 72, 58, 52, 54, 57, 65, 69, 65, 62, 60, 60, 62, 70,
92, 112, 111, 106, 114, 126, 131, 130, 130, 128, 123, 121, 121, 122, 119, 110, 99, 85, 72, 63,
54, 44, 34, 27, 31, 43, 57, 71, 94, 112, 112, 109, 111, 128, 147, 148, 147, 153, 155, 154,
150, 150, 154, 157, 157, 160, 167, 168, 166, 171, 176, 171, 163, 161, 167, 178, 193, 196, 184, 175,
166, 163, 166, 162, 156, 149, 137, 126, 121, 125, 132, 138, 137, 132, 132, 137, 144, 146, 139, 138,
143, 146, 148, 150, 157, 167, 164, 158, 159, 166, 176, 182, 188, 193, 196, 198, 198, 197, 195, 184,
169, 160, 155, 149, 151, 156, 150, 140, 137, 138, 142, 147, 164, 183, 187, 181, 173, 169, 171, 165,
153, 148, 142, 130, 118, 112, 116, 119, 115, 111, 108, 99, 87, 80, 78, 80, 84, 98, 114, 120,
125, 125, 113, 103, 98, 94, 102, 107, 102, 102, 103, 94, 78, 66, 67, 70, 66, 61, 55, 56,
70, 80, 80, 76, 67, 62, 58, 53, 69, 92, 101, 113, 123, 122, 123, 127, 131, 133, 133, 132,
129, 130, 130, 123, 109, 92, 76, 63, 55, 52, 48, 43, 46, 60, 71, 76, 95, 110, 105, 95,
89, 94, 112, 120, 124, 137, 146, 144, 137, 133, 139, 146, 153, 160, 167, 169, 166, 165, 171, 170,
164, 166, 170, 172, 176, 181, 181, 177, 171, 165, 163, 157, 145, 134, 132, 133, 125, 119, 131, 145,
145, 142, 142, 139, 139, 145, 150, 152, 155, 161, 159, 152, 156, 167, 173, 175, 174, 170, 175, 181,
185, 191, 199, 205, 203, 191, 182, 177, 172, 169, 164, 161, 165, 167, 163, 156, 154, 158, 157, 154,
158, 168, 175, 172, 163, 155, 156, 158, 151, 145, 143, 137, 127, 119, 115, 117, 125, 127, 113, 96,
84, 81, 85, 88, 98, 123, 133, 125, 125, 128, 121, 111, 98, 90, 92, 94, 92, 87, 87, 91,
85, 73, 66, 61, 61, 60, 55, 50, 49, 58, 66, 61, 51, 46, 46, 47, 54, 74, 99, 115,
116, 116, 120, 121, 119, 120, 124, 130, 132, 127, 117, 108, 108, 107, 93, 77, 65, 61, 59, 54,
59, 75, 83, 85, 91, 96, 94, 92, 91, 88, 93, 115, 134, 135, 131, 136, 142, 141, 138, 140,
149, 158, 161, 158, 153, 159, 171, 169, 166, 174, 178, 172, 171, 174, 177, 177, 168, 156, 147, 137,
131, 130, 126, 128, 137, 143, 138, 132, 135, 141, 141, 133, 131, 138, 145, 148, 150, 156, 165, 169,
169, 174, 181, 185, 184, 175, 169, 175, 182, 184, 185, 189, 191, 186, 178, 171, 167, 171, 176, 176,
171, 173, 179, 175, 172, 176, 173, 170, 172, 174, 176, 181, 182, 173, 162, 156, 154, 154, 145, 134,
134, 134, 128, 119, 115, 114, 106, 96, 89, 85, 87, 98, 117, 135, 139, 134, 134, 135, 135, 127,
112, 102, 95, 94, 99, 101, 97, 95, 95, 90, 82, 68, 52, 46, 45, 40, 35, 42, 50, 47,
44, 47, 45, 46, 65, 91, 106, 115, 124, 123, 117, 115, 118, 117, 122, 126, 122, 120, 122, 119,
110, 100, 90, 78, 68, 63, 57, 53, 62, 79, 86, 87, 93, 97, 96, 93, 88, 86, 93, 112,
130, 130, 126, 129, 136, 143, 148, 147, 144, 143, 142, 150, 159, 162, 168, 170, 171, 174, 174, 170,
169, 174, 178, 177, 175, 167, 152, 145, 141, 130, 133, 148, 156, 155, 151, 141, 134, 134, 129, 121,
121, 127, 130, 136, 149, 166, 178, 184, 193, 195, 192, 191, 184, 174, 172, 175, 180, 183, 184, 181,
178, 179, 172, 163, 163, 170, 172, 169, 168, 172, 171, 168, 167, 169, 167, 162, 162, 165, 170, 174,
174, 168, 155, 145, 141, 137, 126, 115, 117, 125, 125, 118, 108, 100, 91, 79, 74, 79, 90, 109,
128, 140, 146, 149, 153, 147, 134, 127, 118, 107, 105, 109, 112, 107, 98, 96, 94, 84, 72, 57,
43, 36, 30, 22, 21, 25, 30, 40, 46, 42, 48, 70, 91, 104, 113, 126, 136, 132, 128, 127,
126, 126, 126, 129, 137, 138, 132, 125, 113, 102, 92, 77, 67, 57, 52, 62, 72, 80, 89, 90,
93, 95, 87, 89, 99, 99, 98, 110, 123, 129, 127, 125, 127, 133, 137, 137, 140, 148, 151, 152,
156, 157, 158, 165, 172, 172, 166, 162, 166, 170, 166, 162, 162, 157, 152, 149, 145, 146, 147, 152,
162, 164, 157, 150, 140, 129, 120, 112, 105, 108, 123, 145, 163, 170, 177, 186, 192, 195, 192, 189,
187, 182, 181, 181, 181, 188, 191, 189, 189, 182, 173, 174, 176, 176, 177, 178, 174, 165, 160, 163,
167, 164, 158, 157, 162, 165, 160, 155, 153, 142, 133, 137, 140, 132, 124, 116, 110, 109, 108, 106,
102, 97, 91, 87, 83, 85, 94, 114, 135, 145, 146, 144, 142, 140, 130, 119, 115, 113, 112, 109,
106, 108, 103, 91, 87, 80, 67, 54, 42, 29, 18, 9, 5, 13, 27, 38, 48, 54, 56, 68,
91, 110, 117, 119, 121, 123, 129, 134, 135, 138, 144, 144, 144, 142, 133, 120, 105, 92, 83, 72,
62, 58, 57, 61, 70, 78, 83, 92, 99, 101, 104, 107, 106, 107, 111, 119, 129, 135, 135, 131,
129, 132, 133, 134, 136, 142, 149, 150, 149, 150, 153, 161, 169, 169, 163, 157, 157, 159, 156, 152,
155, 160, 161, 164, 169, 170, 172, 172, 173, 173, 166, 152, 137, 128, 119, 109, 109, 121, 134, 145,
156, 160, 161, 166, 174, 184, 191, 189, 186, 185, 178, 173, 182, 193, 203, 204, 198, 197, 196, 192,
187, 182, 180, 177, 175, 173, 168, 166, 169, 171, 170, 169, 168, 165, 154, 143, 134, 128, 126, 130,
133, 130, 124, 113, 101, 101, 102, 98, 98, 98, 97, 96, 99, 104, 108, 119, 131, 134, 132, 130,
132, 135, 131, 123, 121, 121, 117, 110, 105, 99, 95, 89, 85, 81, 69, 55, 43, 29, 17, 12,
16, 26, 33, 42, 55, 61, 67, 77, 91, 107, 118, 120, 125, 128, 130, 134, 140, 145, 146, 143,
142, 136, 124, 111, 96, 80, 69, 62, 59, 57, 52, 50, 56, 65, 74, 86, 96, 109, 116,
};

Типичная ошибка: если забыть подключить файл sounddata.h или положить его не в ту папку, компилятор выдаст ошибку No such file or directory. Файл должен находиться в той же папке, что и скетч.

Rick Roll

Следующий пример создала Саманта Лагести в 2017 году. Вдохновлённая популярным интернет-мемом, она написала код, который воспроизводит на пьезодинамике песню «Never Gonna Give You Up» Рика Эстли. Откройте Serial Monitor — и вы увидите текст песни, чтобы подпевать.

Как проверить результат: после загрузки скетча откройте Serial Monitor на скорости, указанной в коде. Слова песни будут появляться синхронно с воспроизведением.

Код

/* Код Rick Roll
АВТОР: Samantha Lagestee
Copyright 2017 samilagestee at gmail dot com

    Эта программа является свободным программным обеспечением: вы можете
    распространять и/или изменять её в соответствии с условиями GNU General
    Public License, опубликованной Free Software Foundation — версии 3
    или (по вашему выбору) любой более поздней версии.

    ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: песня «Never Gonna Give You Up» Рика Эстли
    не является творческой собственностью автора. Этот код лишь воспроизводит
    её на пьезодинамике.

*/

#define a3f 208 // 208 Гц
#define b3f 233 // 233 Гц
#define b3 247 // 247 Гц
#define c4 261 // 261 Hz — СРЕДНЯЯ ДО
#define c4s 277 // 277 Гц
#define e4f 311 // 311 Гц
#define f4 349 // 349 Гц
#define a4f 415 // 415 Гц
#define b4f 466 // 466 Гц
#define b4 493 // 493 Гц
#define c5 523 // 523 Гц
#define c5s 554 // 554 Гц
#define e5f 622 // 622 Гц
#define f5 698 // 698 Гц
#define f5s 740 // 740 Гц
#define a5f 831 // 831 Гц

#define rest -1

// измените эти пины в соответствии с вашей схемой
int piezo = 8;
int led = 9;

volatile int beatlength = 100; // задаёт темп
float beatseparationconstant = 0.3;

int a; // индекс части
int b; // индекс песни
int c; // индекс текста

boolean flag; // воспроизведение/пауза

// Части 1 и 2 (Вступление)

int song1_intro_melody[] =
{c5s, e5f, e5f, f5, a5f, f5s, f5, e5f, c5s, e5f, rest, a4f, a4f};

int song1_intro_rhythmn[] =
{6, 10, 6, 6, 1, 1, 1, 1, 6, 10, 4, 2, 10};

// Части 3 или 5 (Куплет 1)

int song1_verse1_melody[] =
{ rest, c4s, c4s, c4s, c4s, e4f, rest, c4, b3f, a3f,
rest, b3f, b3f, c4, c4s, a3f, a4f, a4f, e4f,
rest, b3f, b3f, c4, c4s, b3f, c4s, e4f, rest, c4, b3f, b3f, a3f,
rest, b3f, b3f, c4, c4s, a3f, a3f, e4f, e4f, e4f, f4, e4f,
c4s, e4f, f4, c4s, e4f, e4f, e4f, f4, e4f, a3f,
rest, b3f, c4, c4s, a3f, rest, e4f, f4, e4f
};

int song1_verse1_rhythmn[] =
{ 2, 1, 1, 1, 1, 2, 1, 1, 1, 5,
1, 1, 1, 1, 3, 1, 2, 1, 5,
1, 1, 1, 1, 1, 1, 1, 2, 1, 1, 1, 1, 3,
1, 1, 1, 1, 2, 1, 1, 1, 1, 1, 1, 4,
5, 1, 1, 1, 1, 1, 1, 1, 2, 2,
2, 1, 1, 1, 3, 1, 1, 1, 3
};

char* lyrics_verse1[] =
{ "We're ", "no ", "strangers ", "", "to ", "love ", "", "\r\n",
"You ", "know ", "the ", "rules ", "and ", "so ", "do ", "I\r\n",
"A ", "full ", "commitment's ", "", "", "what ", "I'm ", "thinking ", "", "of", "\r\n",
"You ", "wouldn't ", "", "get ", "this ", "from ", "any ", "", "other ", "", "guy\r\n",
"I ", "just ", "wanna ", "", "tell ", "you ", "how ", "I'm ", "feeling", "\r\n",
"Gotta ", "", "make ", "you ", "understand", "", "\r\n"
};

// Части 4 или 6 (Припев)

int song1_chorus_melody[] =
{ b4f, b4f, a4f, a4f,
f5, f5, e5f, b4f, b4f, a4f, a4f, e5f, e5f, c5s, c5, b4f,
c5s, c5s, c5s, c5s,
c5s, e5f, c5, b4f, a4f, a4f, a4f, e5f, c5s,
b4f, b4f, a4f, a4f,
f5, f5, e5f, b4f, b4f, a4f, a4f, a5f, c5, c5s, c5, b4f,
c5s, c5s, c5s, c5s,
c5s, e5f, c5, b4f, a4f, rest, a4f, e5f, c5s, rest
};

int song1_chorus_rhythmn[] =
{ 1, 1, 1, 1,
3, 3, 6, 1, 1, 1, 1, 3, 3, 3, 1, 2,
1, 1, 1, 1,
3, 3, 3, 1, 2, 2, 2, 4, 8,
1, 1, 1, 1,
3, 3, 6, 1, 1, 1, 1, 3, 3, 3, 1, 2,
1, 1, 1, 1,
3, 3, 3, 1, 2, 2, 2, 4, 8, 4
};

char* lyrics_chorus[] =
{ "Never ", "", "gonna ", "", "give ", "you ", "up\r\n",
"Never ", "", "gonna ", "", "let ", "you ", "down", "", "\r\n",
"Never ", "", "gonna ", "", "run ", "around ", "", "", "", "and ", "desert ", "", "you\r\n",
"Never ", "", "gonna ", "", "make ", "you ", "cry\r\n",
"Never ", "", "gonna ", "", "say ", "goodbye ", "", "", "\r\n",
"Never ", "", "gonna ", "", "tell ", "a ", "lie ", "", "", "and ", "hurt ", "you\r\n"
};

void setup()
{
  pinMode(piezo, OUTPUT);
  pinMode(led, OUTPUT);
  digitalWrite(led, LOW);
  Serial.begin(9600);
  flag = true;
  a = 4;
  b = 0;
  c = 0;
}

void loop()
{
  // здесь задайте условия воспроизведения
  /*
  if (CONDITION 1) { // воспроизведение
    flag = true;
  }
  else if (CONDITION2) { // пауза
    flag = false;
  }
  */

  // воспроизводим следующий шаг песни
  if (flag == true) {
    play();
  }
}

void play() {
  int notelength;
  if (a == 1 || a == 2) { // Вступление
    // вступление
    notelength = beatlength * song1_intro_rhythmn[b];
    if (song1_intro_melody[b] > 0) { // если не пауза — играем ноту
    digitalWrite(led, HIGH);
    tone(piezo, song1_intro_melody[b], notelength);
    }

    b++;
    if (b >= sizeof(song1_intro_melody) / sizeof(int)) {
      a++;
      b = 0;
      c = 0;
    }
  } else if (a == 3 || a == 5) { // Куплет 1
    // куплет
    notelength = beatlength * 2 * song1_verse1_rhythmn[b];
    if (song1_verse1_melody[b] > 0) {
    digitalWrite(led, HIGH);
    Serial.print(lyrics_verse1[c]);
    tone(piezo, song1_verse1_melody[b], notelength);
    c++;
    }
    b++;
    if (b >= sizeof(song1_verse1_melody) / sizeof(int)) {
    a++;
    b = 0;
    c = 0;
    }
  } else if (a == 4 || a == 6) { //припев
    // припев
    notelength = beatlength * song1_chorus_rhythmn[b];
    if (song1_chorus_melody[b] > 0) {
      digitalWrite(led, HIGH);
      Serial.print(lyrics_chorus[c]);
      tone(piezo, song1_chorus_melody[b], notelength);
      c++;
    }

    b++;
    if (b >= sizeof(song1_chorus_melody) / sizeof(int)) {
      Serial.println("");
      a++;
      b = 0;
      c = 0;
    }
  }

  delay(notelength); // необходимо, так как пьезодинамик работает на независимом таймере
  noTone(piezo);
  digitalWrite(led, LOW);
  delay(notelength * beatseparationconstant); // создаём разделение между нотами
  if (a == 7) { // возвращаемся к началу песни
    a = 1;
  }
}

MusicalAlgoFun

Простая мелодия на Arduino, созданная Александром Кесси в 2006 году.

Код

/*

- Au Clair de la Lune with an Arduino and a PC speaker.
- The calculation of the tones is made following the mathematical
- operation:
-
-       timeUpDown = 1/(2 * toneFrequency) = period / 2
- )c( Copyleft AlexandreQuessy 2006 http://alexandre.quessy.net
- Вдохновлено примером D. Cuartielles: http://www.arduino.cc/en/Tutorial/PlayMelody
  */

int ledPin = 9;
int speakerOut = 8;

/* 2 октавы :: полутоны. 0 = до, 2 = ре и т.д. */
/* MIDI-ноты от 48 до 71. Индексы здесь от 0 до 23. */

int timeUpDown[] = {3822, 3606, 3404, 3214, 3032, 2862,
2702, 2550, 2406, 2272, 2144, 2024,
1911, 1803, 1702, 1607, 1516, 1431,
1351, 1275, 1203, 1136, 1072, 1012};
/* Наша мелодия. Каждое число — (MIDI-нота − 48) на одну долю. */

byte song[] = {12,12,12,14, 16,16,14,14, 12,16,14,14, 12,12,12,12,
14,14,14,14, 9,9,9,9, 14,12,11,9, 7,7,7,7};
// до до до ре ми ре до ми ре ре до...

byte beat = 0;
int MAXCOUNT = 32;
float TEMPO_SECONDS = 0.2;
byte statePin = LOW;
byte period = 0;
int i, timeUp;

void setup() {
pinMode(ledPin, OUTPUT);
pinMode(speakerOut, OUTPUT);
}

void loop() {
digitalWrite(speakerOut, LOW);
 for (beat = 0; beat < MAXCOUNT; beat++) {
statePin = !statePin;
digitalWrite(ledPin, statePin);

    timeUp = timeUpDown[song[beat]];

    period = ((1000000 / timeUp) / 2) * TEMPO_SECONDS;
    for (i = 0; i < period; i++) {
      digitalWrite(speakerOut, HIGH);
      delayMicroseconds(timeUp);
      digitalWrite(speakerOut, LOW);
      delayMicroseconds(timeUp);
    }
    /* Раскомментируйте, если хотите разделить ноты паузами */
    /* delay(50); */

}
digitalWrite(speakerOut, LOW);
delay(1000);
}

Улучшенная версия

/*

- Воспроизведение мелодии прямоугольными волнами через Arduino и PC-динамик.
- Расчёт тонов выполняется по формуле:
-
- timeUpDown = 1/(2 * toneFrequency) = период / 2
- )c( Copyleft 2009 Daniel Gimpelevich
- Идея взята из AlexandreQuessy's https://playground.arduino.cc/Code/MusicalAlgoFun
  */

const byte ledPin = 13;
const byte speakerOut = 11; /* Стандартный разъём PC-динамика удобно надевается прямо на пины. */

/* 10,5 октав :: полутоны. 60 = до, 62 = ре и т.д. */
/* MIDI-ноты от 0 (C(-1)) до 127 (G9). */
/* Паузы обозначаются номером ноты −1. */

unsigned int timeUpDown[128];

/* Наша мелодия. Каждая пара чисел — MIDI-нота и длительность. */
/* Длительности: 1 — целая, −1 — целая с точкой, 2 — половинная, */
/* −2 — половинная с точкой, 4 — четверть, −4 — четверть с точкой и т.д. */

const byte BPM = 120;
const char song[] = {
64,4,64,4,65,4,67,4, 67,4,65,4,64,4,62,4,
60,4,60,4,62,4,64,4, 64,-4,62,8,62,2,
64,4,64,4,65,4,67,4, 67,4,65,4,64,4,62,4,
60,4,60,4,62,4,64,4, 62,-4,60,8,60,2,
62,4,62,4,64,4,60,4, 62,4,64,8,65,8,64,4,60,4,
62,4,64,8,65,8,64,4,62,4, 60,4,62,4,55,2,
64,4,64,4,65,4,67,4, 67,4,65,4,64,4,62,4,
60,4,60,4,62,4,64,4, 62,-4,60,8,60,2};

int period, i;
unsigned int timeUp, beat;
byte statePin = LOW;
const float TEMPO_SECONDS = 60.0 / BPM;
const unsigned int MAXCOUNT = sizeof(song) / 2;

void setup() {
pinMode(ledPin, OUTPUT);
pinMode(speakerOut, OUTPUT);
for (i = 128; i--;)
timeUpDown[i] = 1000000 / (pow(2, (i - 69) / 12.0) * 880);
}

void loop() {
digitalWrite(speakerOut, LOW);
 for (beat = 0; beat < MAXCOUNT; beat++) {
statePin = !statePin;
digitalWrite(ledPin, statePin);

    i = song[beat * 2];
    timeUp = (i < 0) ? 0 : timeUpDown[i];

    period = (timeUp ? (1000000 / timeUp) / 2 : 250) * TEMPO_SECONDS
      * 4 / song[beat * 2 + 1];
    if (period < 0)
      period = period * -3 / 2;
    for (i = 0; i < period; i++) {
      digitalWrite(speakerOut, timeUp ? HIGH : LOW);
      delayMicroseconds(timeUp ? timeUp : 2000);
      digitalWrite(speakerOut, LOW);
      delayMicroseconds(timeUp ? timeUp : 2000);
    }
    delay(50);

}
digitalWrite(speakerOut, LOW);
delay(1000);
}
