Основы работы с мультиметром

Мультиметр — это измерительный прибор, без которого не обходится ни одна мастерская FabLab. Он незаменим при работе с электроникой: позволяет быстро найти неисправность, проверить компонент или убедиться, что схема работает так, как задумано.

С помощью мультиметра можно:

• отлаживать схемы и искать обрывы;
• определять номинал резисторов;
• измерять напряжение и ток в цепях;
• проверять, проводит ли материал электрический ток;
• и многое другое.

Устройство мультиметра

Мультиметры бывают самые разные — с богатым набором функций или совсем простые. Но большинство из них имеют одинаковые основные элементы.

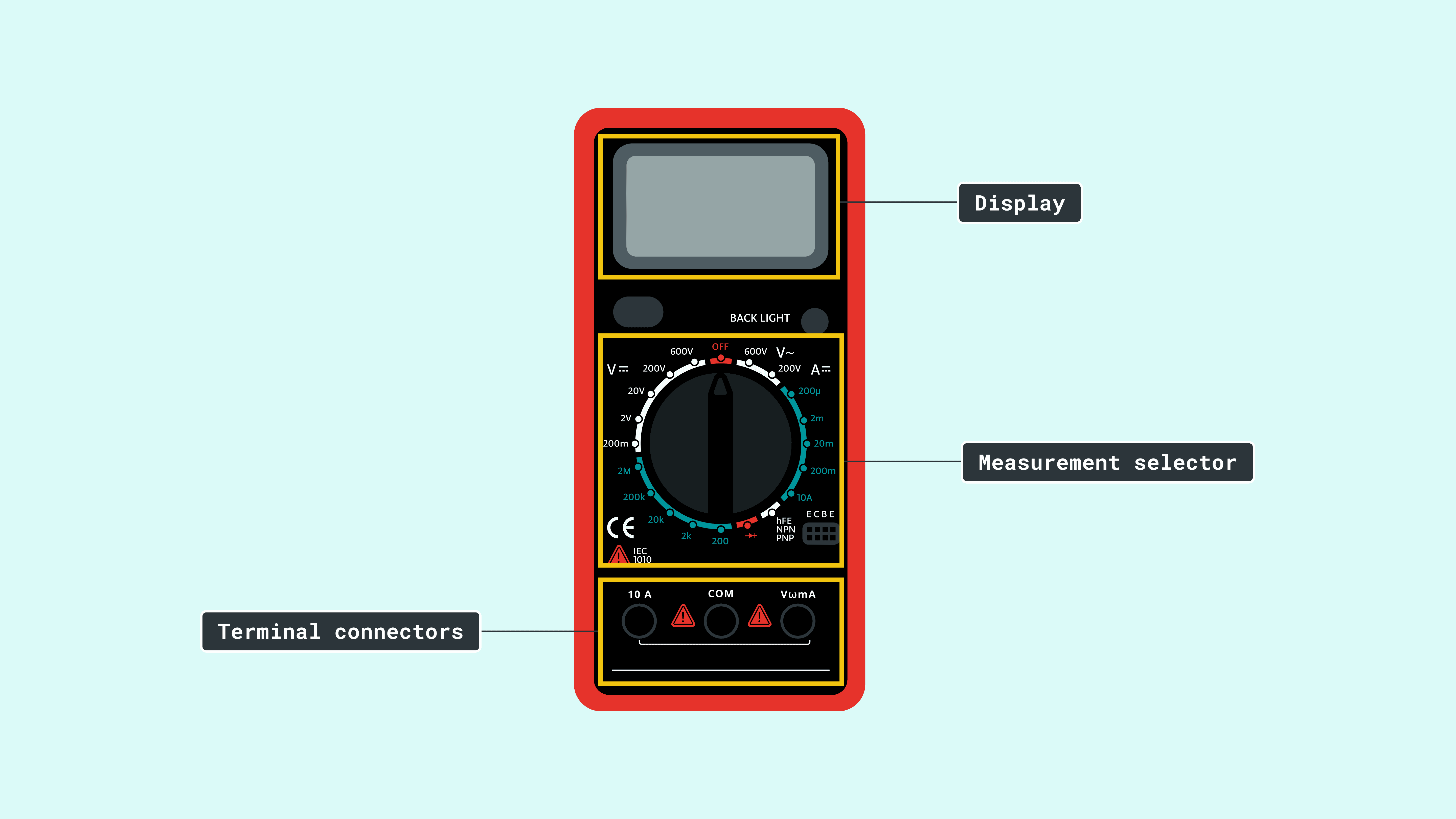

На изображении: Дисплей — отображает результаты измерений; Переключатель режимов — выбор параметра и диапазона; Клеммные разъёмы — подключение щупов.

• Дисплей показывает числовые значения того, что вы измеряете.
• Переключатель режимов (поворотный диск) настраивает прибор на нужный тип измерения и диапазон.
• Клеммные разъёмы — в зависимости от задачи щупы подключаются в разные гнёзда.

Как выбрать мультиметр

Однозначного ответа нет: всё зависит от задач и опыта. Но есть базовый минимум, который должен быть у любого прибора:

• измерение напряжения;
• измерение тока;
• измерение сопротивления — хотя бы от 10 Ом до 1 МОм;
• прозвонка цепи с звуковым сигналом.

Если вы планируете работать серьёзнее, обратите внимание на дополнительные возможности:

• Autoscale (автодиапазон) — прибор сам выбирает подходящий диапазон и показывает результат в удобном формате. Удобно для новичков, но иногда снижает точность.
• Hold (фиксация показаний) — «замораживает» значение на дисплее, чтобы вы могли его прочитать уже после того, как убрали щупы.
• Расширенные функции: счётчик частоты, измерение ёмкости, индуктивности, скважности и т. д. Эти режимы полезны опытным пользователям, которые понимают, что и как они измеряют.

Как пользоваться мультиметром

Разберём основные режимы: измерение напряжения, сопротивления, проводимости и тока.

Измерение напряжения

Переведите переключатель в зону V= (постоянное напряжение). Подключите чёрный щуп к гнезду COM, а красный — к гнезду VωmA.

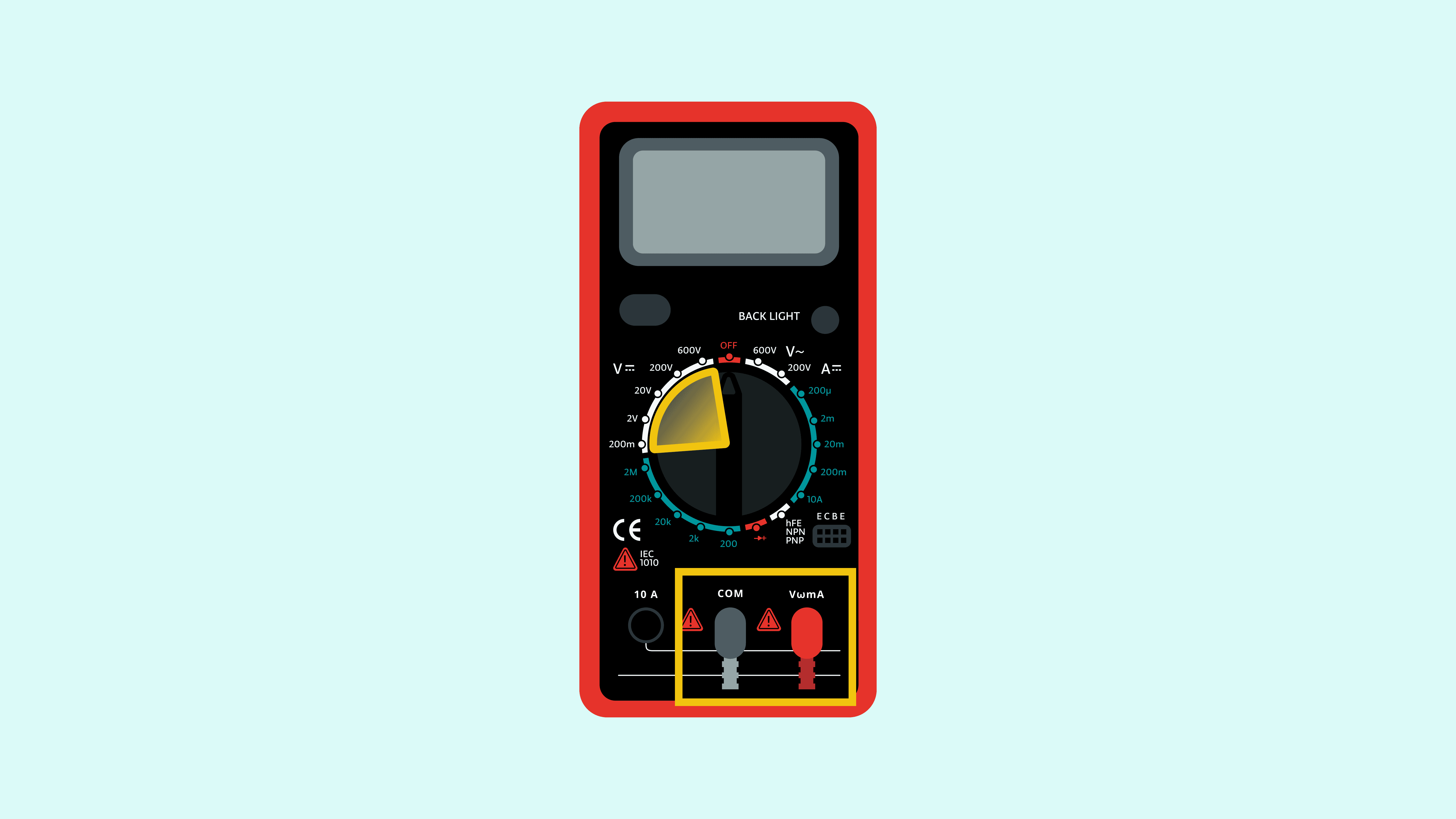

Мультиметр настроен для измерения напряжения: щупы подключены к COM и VωmA, переключатель в зоне V=.

После этого выберите подходящий диапазон. Ориентируйтесь на ожидаемое значение:

• от 0 до 200 мВ → диапазон 200m
• от 200 мВ до 2 В → диапазон 2000m
• от 2 В до 20 В → диапазон 20V

Диапазон задаёт максимальное значение, которое может показать прибор. Если реальное напряжение превышает выбранный диапазон, на дисплее появится 1 (сигнал переполнения). В этом случае переключитесь на более высокий диапазон.

Совет: если не знаете примерного значения — начинайте с максимального диапазона и постепенно снижайте его для большей точности.

Подключение щупов при измерении напряжения

Напряжение измеряется параллельно компоненту:

• Чёрный щуп — к точке цепи, ближайшей к «минусу» источника питания.
• Красный щуп — к точке, напряжение в которой вас интересует.

На изображении ниже показано, как измерить падение напряжения на светодиоде: чёрный щуп касается катода (отрицательного вывода), красный — анода (положительного вывода).

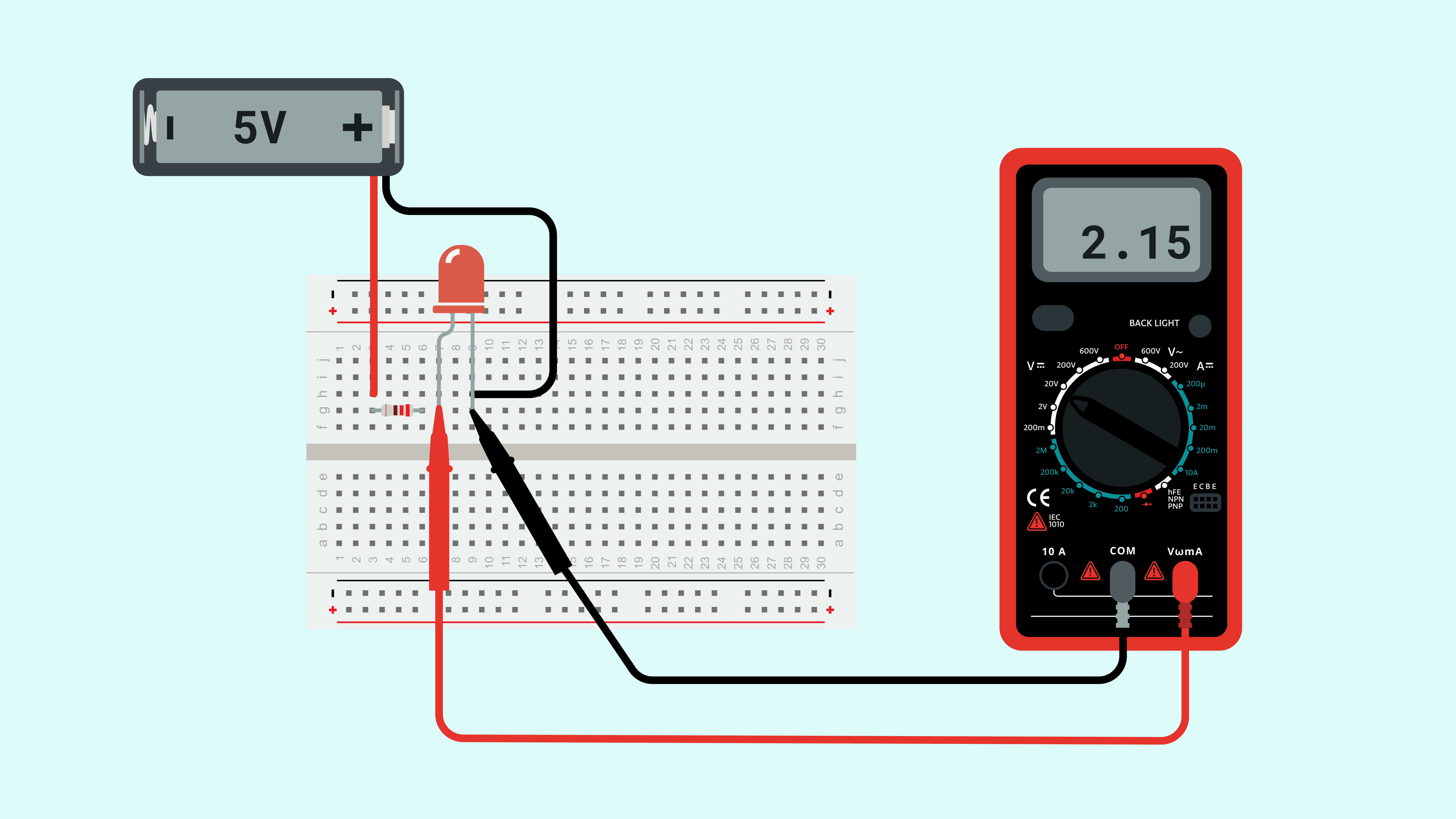

Измерение напряжения на светодиоде: мультиметр показывает 2,15 В при питании 5 В.

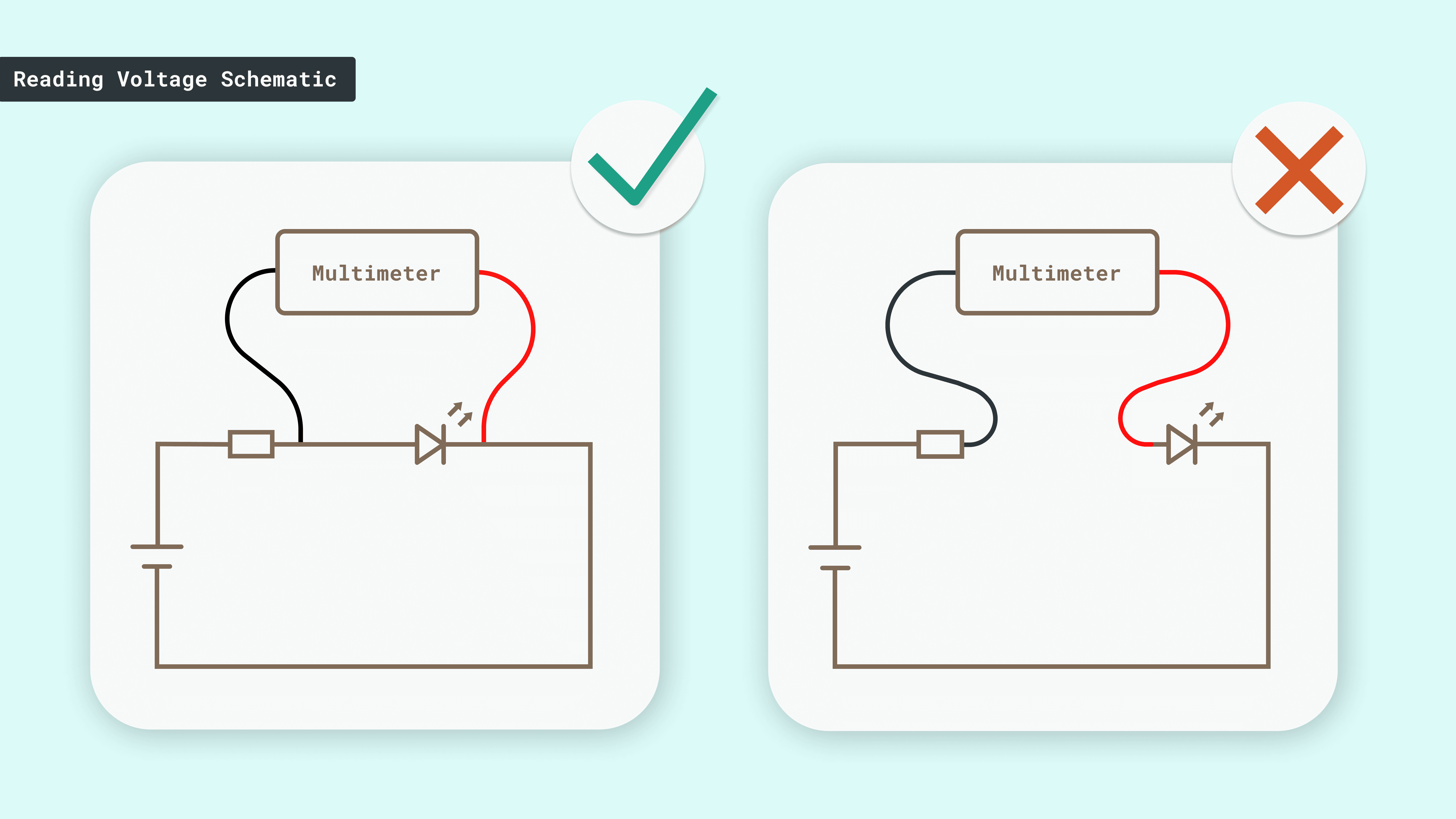

Схема измерения напряжения: мультиметр подключается параллельно измеряемому компоненту.

Измерение сопротивления

Переведите переключатель в зону Ω. Выбор диапазона — по той же логике, что и при измерении напряжения.

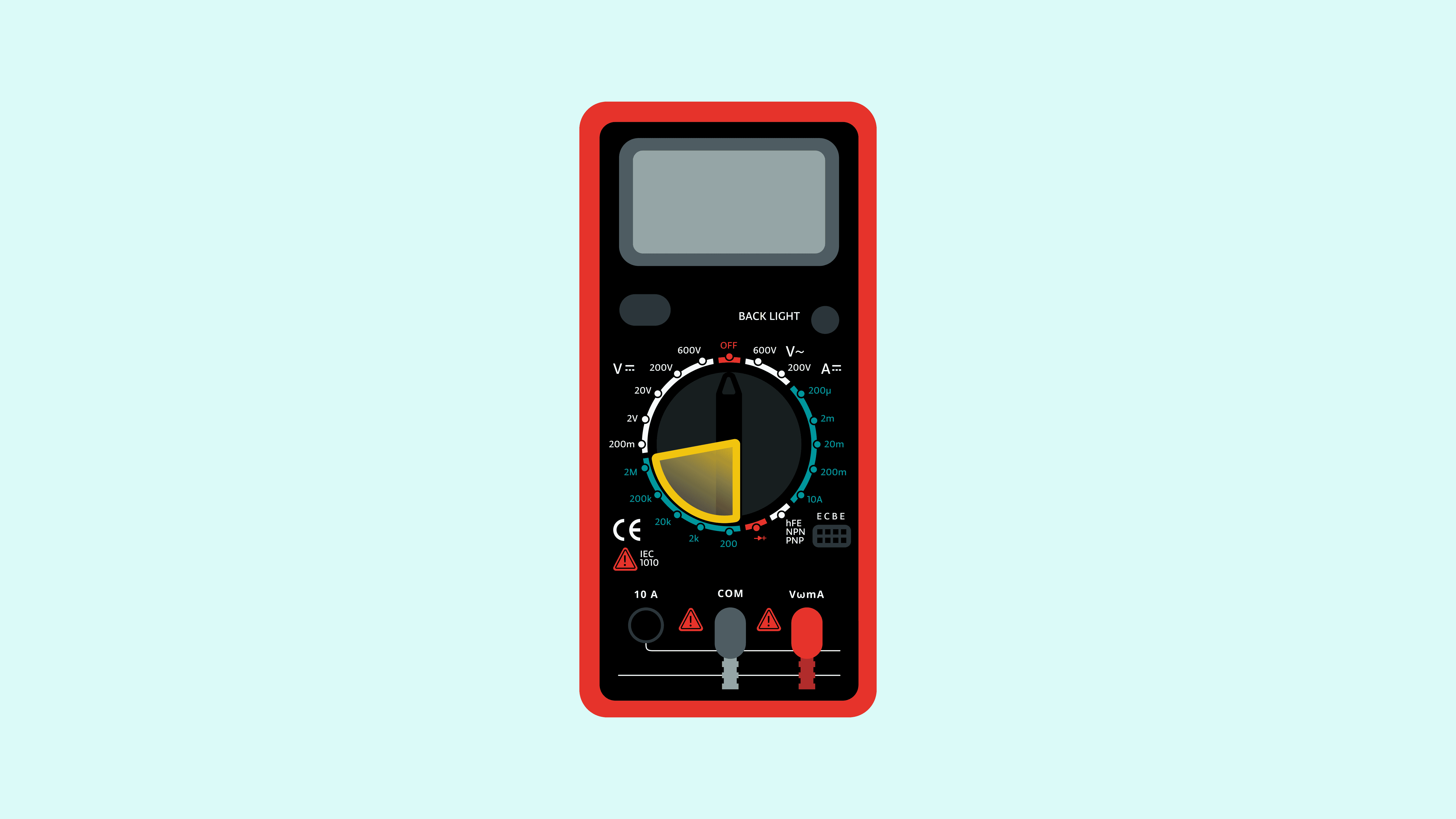

Мультиметр настроен для измерения сопротивления: переключатель в зоне Ω.

Важно: измеряйте сопротивление только на компоненте, отключённом от схемы. Если резистор подключён к другим элементам, показания будут неверными — параллельные цепи исказят результат.

Просто прикоснитесь каждым щупом к одному из выводов резистора — полярность здесь не важна.

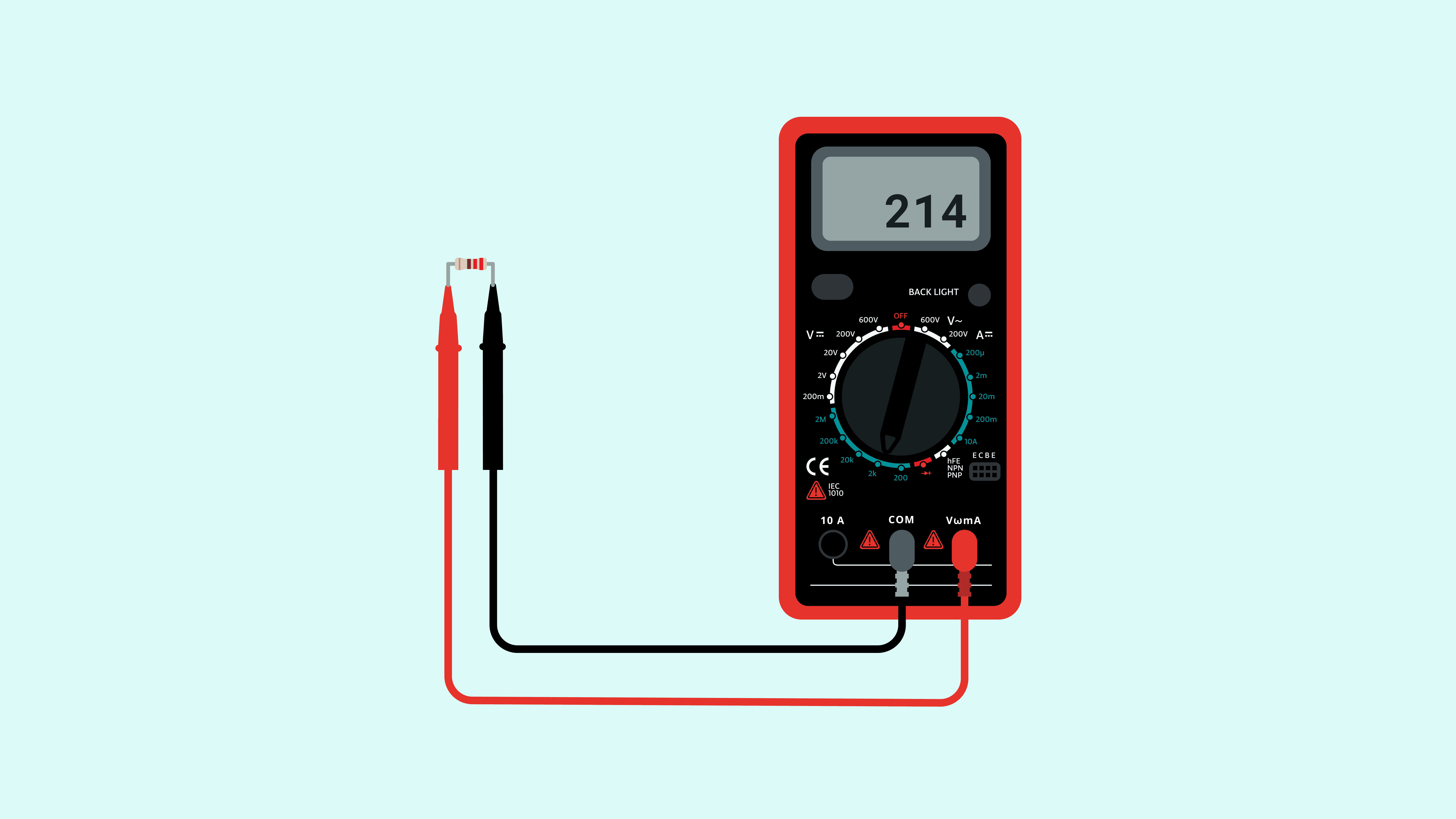

Измерение сопротивления резистора: мультиметр показывает 214 Ом.

Прозвонка цепи (проверка проводимости)

Этот режим позволяет быстро проверить, проводит ли материал ток — например, убедиться в целостности провода или дорожки на плате.

Прикоснитесь двумя щупами к проверяемому участку. Результат:

• OL или 0 на дисплее — материал не проводит ток (обрыв или изолятор).
• 1 на дисплее + звуковой сигнал — материал проводит ток (цепь замкнута).

Звуковой сигнал очень удобен: не нужно смотреть на дисплей, можно работать «на ощупь».

Измерение тока

Измерение тока — чуть сложнее, чем напряжения или сопротивления, и требует другой схемы подключения.

Подключите красный щуп к гнезду 10A, а чёрный — к COM. Переведите переключатель в зону A=.

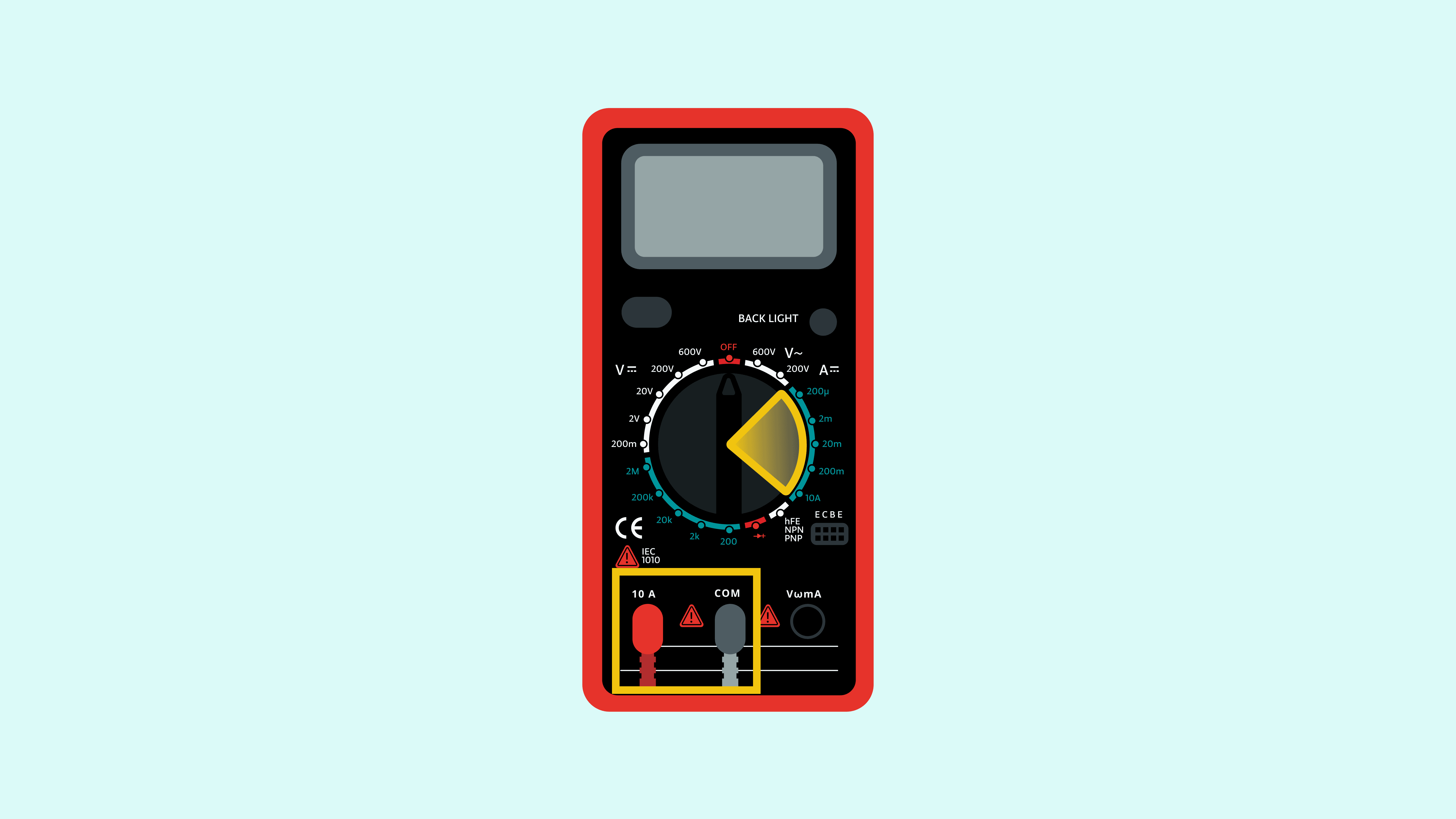

Мультиметр настроен для измерения тока: щупы подключены к 10 A и COM, переключатель в зоне A=.

Главное отличие: ток измеряется последовательно — мультиметр нужно включить в разрыв цепи, как будто он сам является одним из компонентов. Если подключить его параллельно (как при измерении напряжения), произойдёт короткое замыкание.

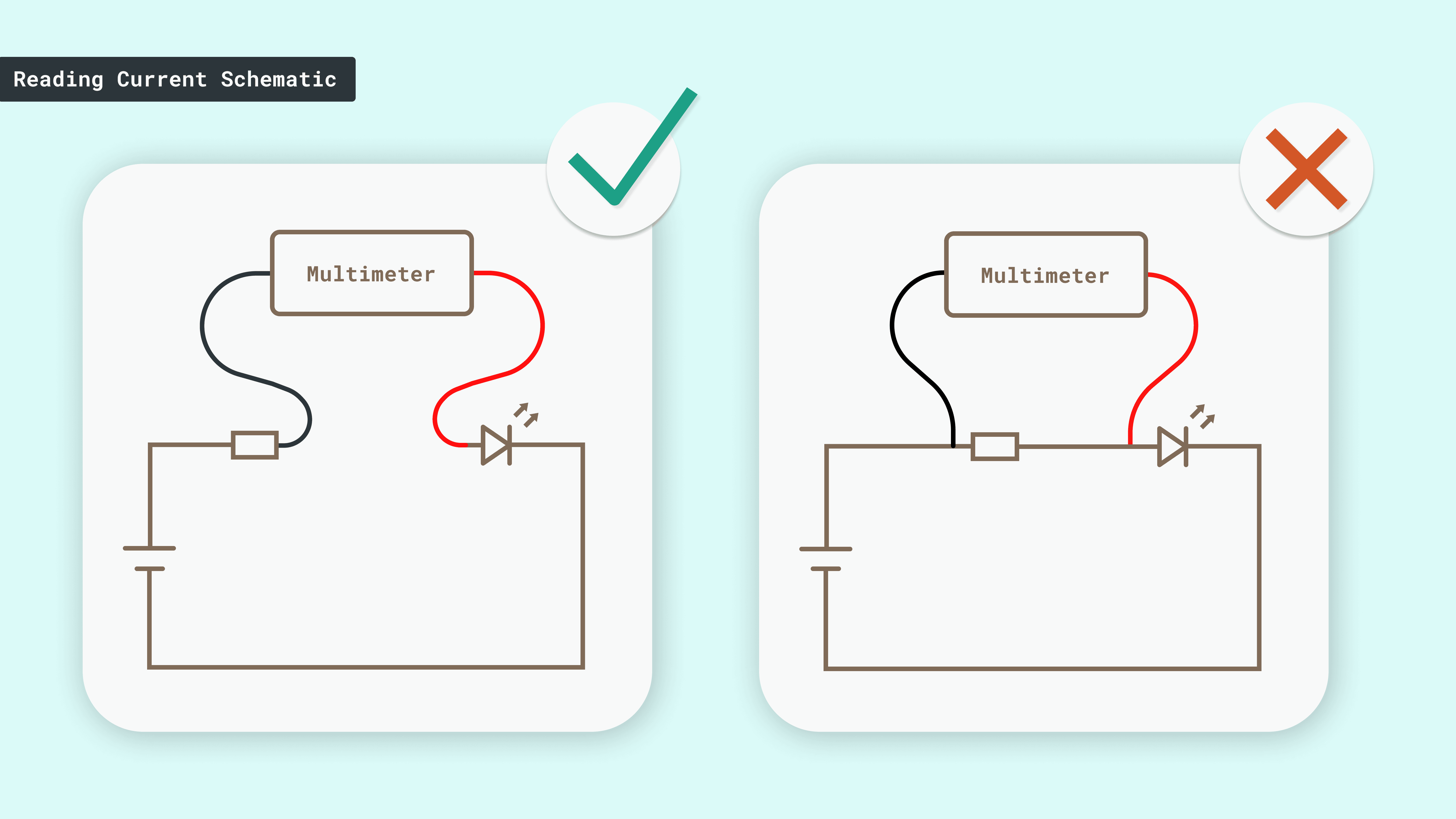

Схема измерения тока: мультиметр подключается последовательно в разрыв цепи.

На изображении ниже показано, как измерить ток в цепи со светодиодом и резистором: мультиметр включён последовательно, разрывая цепь между компонентами.

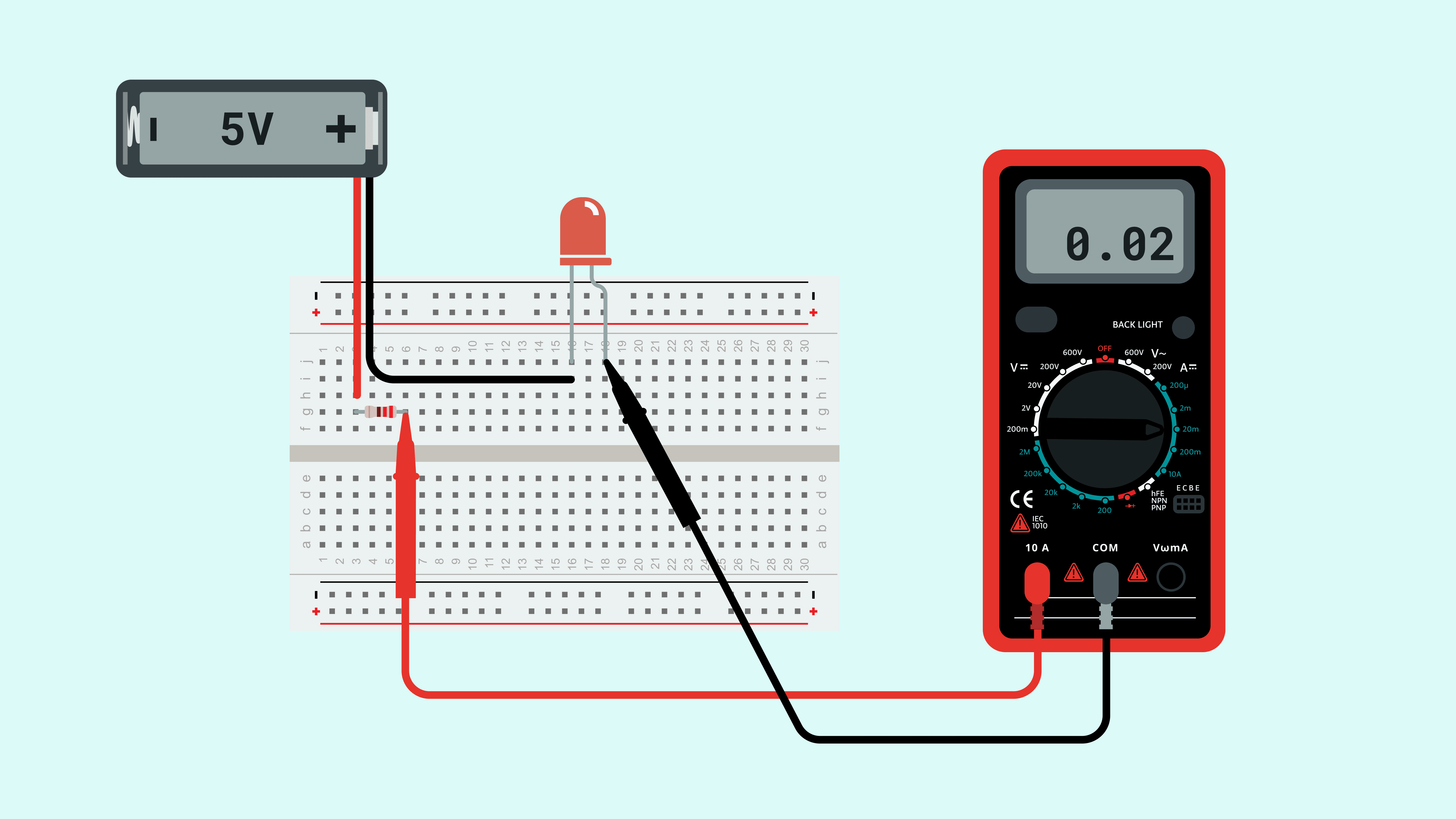

Измерение тока в цепи со светодиодом: мультиметр показывает 0,02 А при питании 5 В.

Типичные ошибки

• Щупы не в тех гнёздах. Самая частая ошибка: при измерении тока забыли переставить красный щуп в гнездо 10A. Прибор может сгореть.
• Неправильный диапазон. Если на дисплее 1 — диапазон мал, увеличьте его. Если показания нестабильны и близки к нулю — диапазон слишком велик, уменьшите его.
• Измерение сопротивления в схеме. Всегда отключайте компонент от цепи перед измерением.
• Параллельное подключение при измерении тока. Это создаёт короткое замыкание. Мультиметр должен быть включён последовательно.
• Разряженная батарея прибора. Если показания скачут или дисплей тускнеет — замените батарейку в мультиметре.

Как проверить результат

Если вы измерили падение напряжения на светодиоде и получили значение около 1,8–3,3 В — всё в порядке, это типичный диапазон для большинства светодиодов. Ток в цепи с резистором 220 Ом от источника 5 В должен быть около 20 mA (0,02 А) — именно это и показывает мультиметр на последнем изображении. Такое совпадение с расчётным значением по закону Ома — хороший признак того, что измерение выполнено правильно.
