Detect a Knock — определяем удар с помощью пьезодатчика

В этом уроке разберёмся, как использовать Piezo element для обнаружения вибрации — например, стука в дверь, удара по столу или другой твёрдой поверхности.

Пьезоэлемент — это электронное устройство, которое генерирует напряжение при механической деформации: вибрации, звуковой волне или физическом давлении. Работает и в обратную сторону: если подать на пьезо напряжение, оно начнёт вибрировать и издавать звук. Именно поэтому пьезоэлементы применяют и как излучатели звука, и как датчики.

Скетч считывает сигнал с пьезодатчика с помощью команды analogRead(), которая преобразует напряжение в диапазоне от 0 до 5 В в числовое значение от 0 до 1023. Этот процесс называется аналого-цифровым преобразованием, или ADC.

Если сигнал датчика превысит заданный порог, плата отправит строку "Knock!" на компьютер через последовательный порт. Откройте Serial Monitor, чтобы увидеть эти сообщения.

Необходимые компоненты

Arduino Board
Пьезоэлектрический диск
Резистор 1 МОм
Твёрдая поверхность для постукивания

Схема подключения

Пьезоэлементы полярны: ток через них проходит строго в одном направлении. Подключите чёрный провод (минус) к GND, а красный провод (плюс) — к аналоговому пину A0. Параллельно пьезоэлементу обязательно подключите резистор 1 МОм — он ограничивает напряжение и ток, которые генерирует датчик, и защищает аналоговый вход платы.

Пьезоэлементы бывают как в пластиковом корпусе (с проводами), так и без него — в виде голого металлического диска. Последние удобнее использовать как датчики: их легче приклеить или прижать к поверхности. Кстати, пьезодатчик работает значительно лучше, если плотно прижать или приклеить его к исследуемой поверхности.

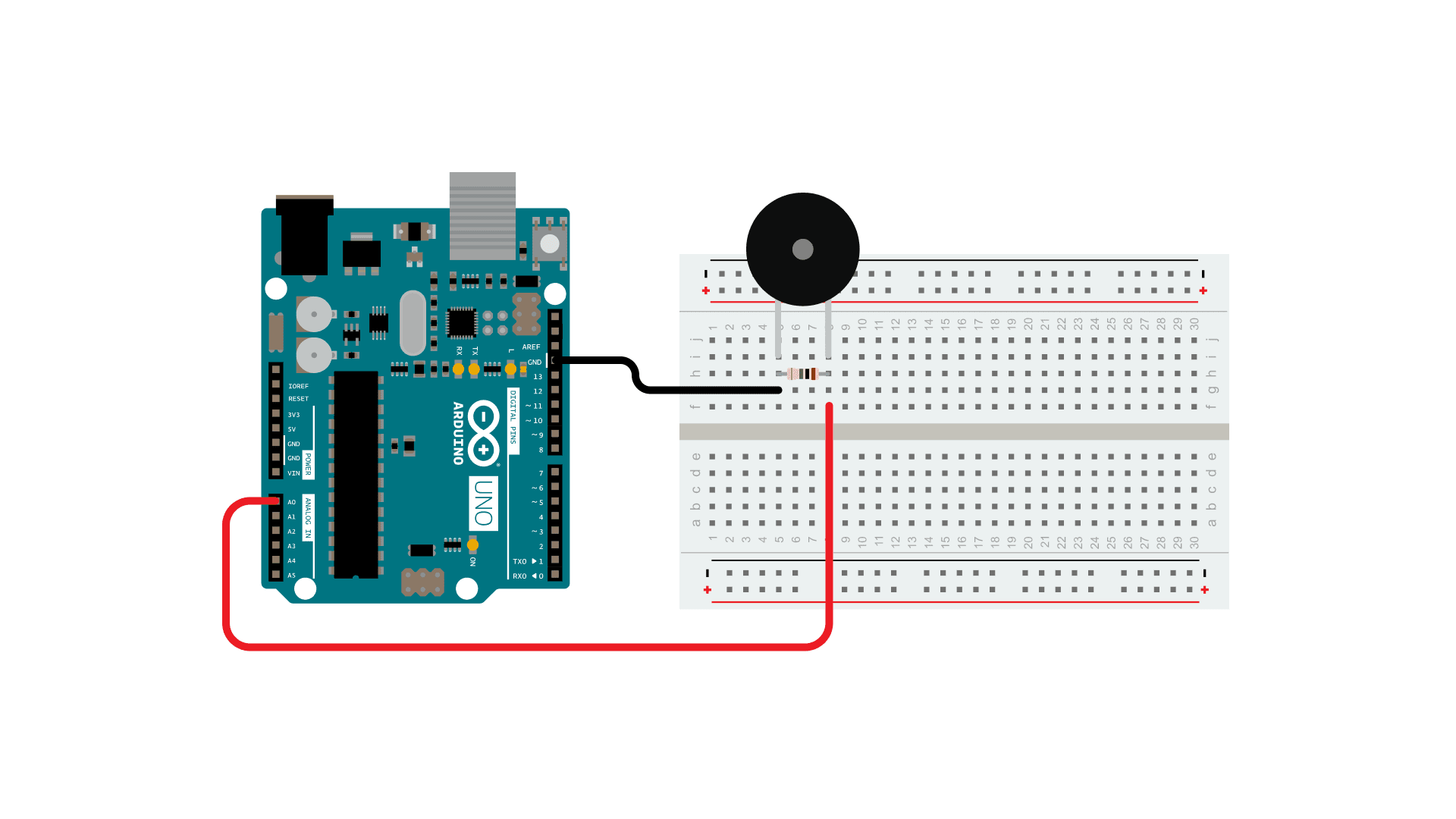

Схема подключения пьезодатчика к Arduino UNO на макетной плате

Принципиальная схема

Пьезоэлемент подключён к аналоговому пину A0, а между его выводами включён резистор 1 МОм. Этот резистор выполняет важную защитную функцию: без него аналоговый вход может быть не в состоянии корректно считать сигнал с пьезо, а сам датчик рискует получить повреждение от избыточного тока.

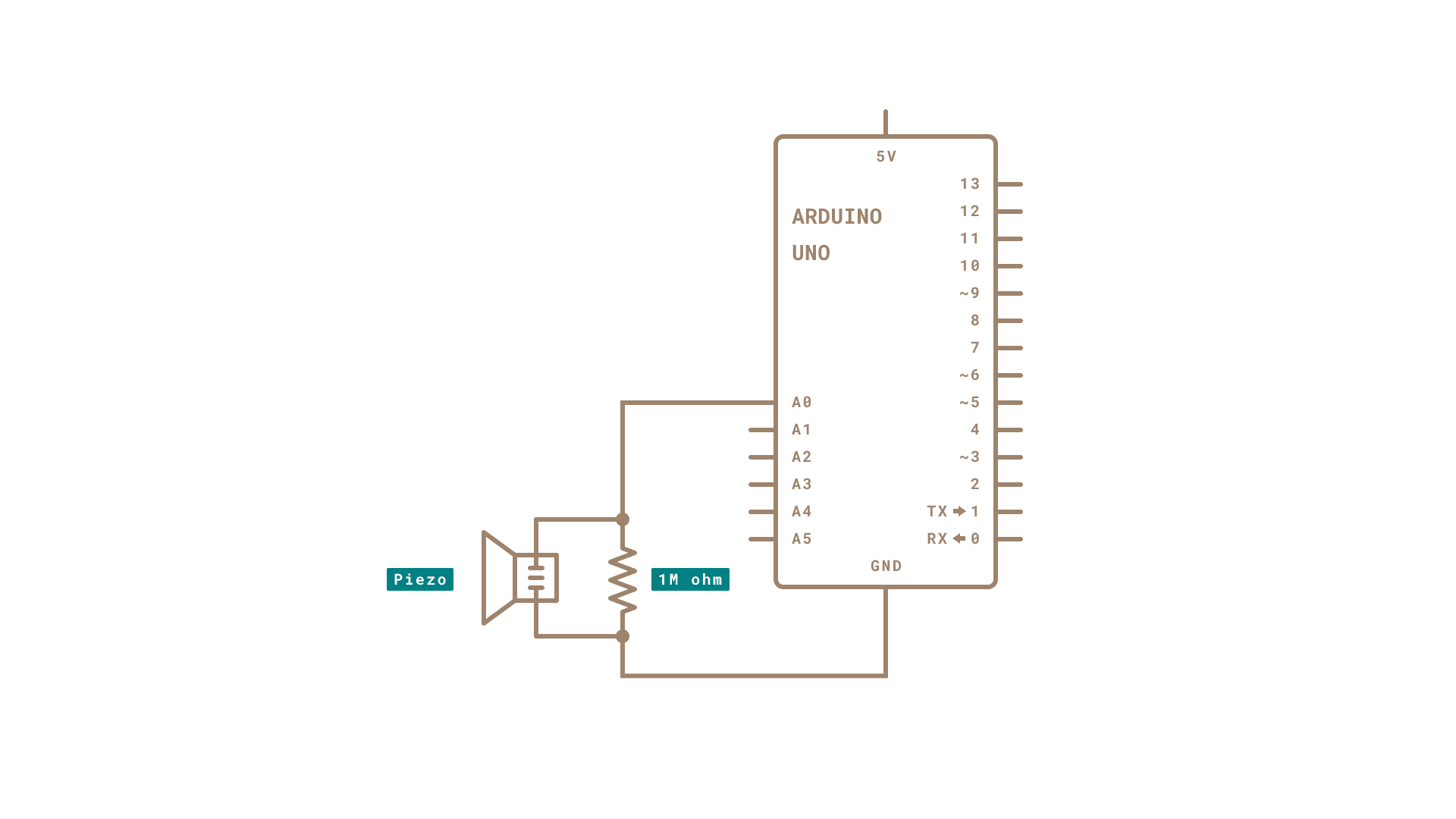

Принципиальная схема подключения пьезодатчика и резистора 1 МОм к Arduino UNO

Код

В скетче ниже входящий сигнал с пьезодатчика сравнивается с пороговым значением (threshold), которое задаёт пользователь. Если сигнал превышает порог — в Serial Monitor появляется сообщение "Knock!". Попробуйте увеличить или уменьшить это значение, чтобы настроить чувствительность датчика под конкретную поверхность.

Как это работает

При ударе по поверхности пьезоэлемент деформируется и кратковременно генерирует импульс напряжения. analogRead() считывает это напряжение и возвращает число от 0 до 1023. Скетч проверяет: если значение больше threshold, значит, зафиксирован удар — и плата сигнализирует об этом через Serial.

Типичные ошибки

Нет реакции на удары — проверьте полярность пьезоэлемента и наличие резистора 1 МОм. Без резистора сигнал может быть слишком слабым или нестабильным.
Слишком много ложных срабатываний — увеличьте значение threshold в коде.
Датчик не реагирует на слабые удары — уменьшите threshold или плотнее прижмите/приклейте пьезо к поверхности.
Сигнал есть, но «Knock!» не появляется — откройте Serial Monitor и убедитесь, что скорость порта совпадает с той, что задана в Serial.begin().

Как проверить результат

Загрузите скетч на плату.
Откройте Serial Monitor (Ctrl+Shift+M или через меню Tools → Serial Monitor).
Слегка постучите по поверхности, к которой прикреплён пьезоэлемент.
В мониторе должна появиться строка Knock!.

Если реакции нет — попробуйте постучать сильнее или уменьшить threshold. Если сообщения появляются без ударов — немного увеличьте порог.

Где пригодится

Такой датчик удара можно использовать в самых разных проектах: охранная сигнализация, интерактивные музыкальные инструменты, игровые контроллеры или умный дверной звонок, реагирующий на стук.

Дополнительные материалы

Больше базовых уроков можно найти в разделе built-in examples.

Также рекомендуем изучить language reference — подробный справочник по языку программирования Arduino.
