Руководство по пайке для Arduino-проектов

Когда мы собираем электронные схемы, на этапе прототипирования обычно обходимся макетными платами. Но как только прототип готов и проверен, приходит время перенести проект на постоянную основу — печатную плату (PCBs). Именно здесь без умения паять не обойтись.

Пайка — это процесс соединения двух электронных компонентов с помощью расплавленного припоя, который заполняет место контакта. Для нагрева используется ручной инструмент — паяльник. После остывания припой образует прочное, долговечное и электропроводящее соединение. При необходимости его можно снова расплавить и разобрать — этот обратный процесс называется распайкой (desoldering).

Для уверенной пайки нужны две вещи: хорошие инструменты и практика. Начнём с инструментов.

Инструменты и материалы для пайки

Паяльник и паяльная станция

Паяльник — основной инструмент в процессе пайки. Он разогревается до температуры, достаточной для плавления припоя, который затекает в зазоры между компонентами. После остывания припой застывает, создавая надёжное соединение. При повторном нагреве его можно расплавить снова.

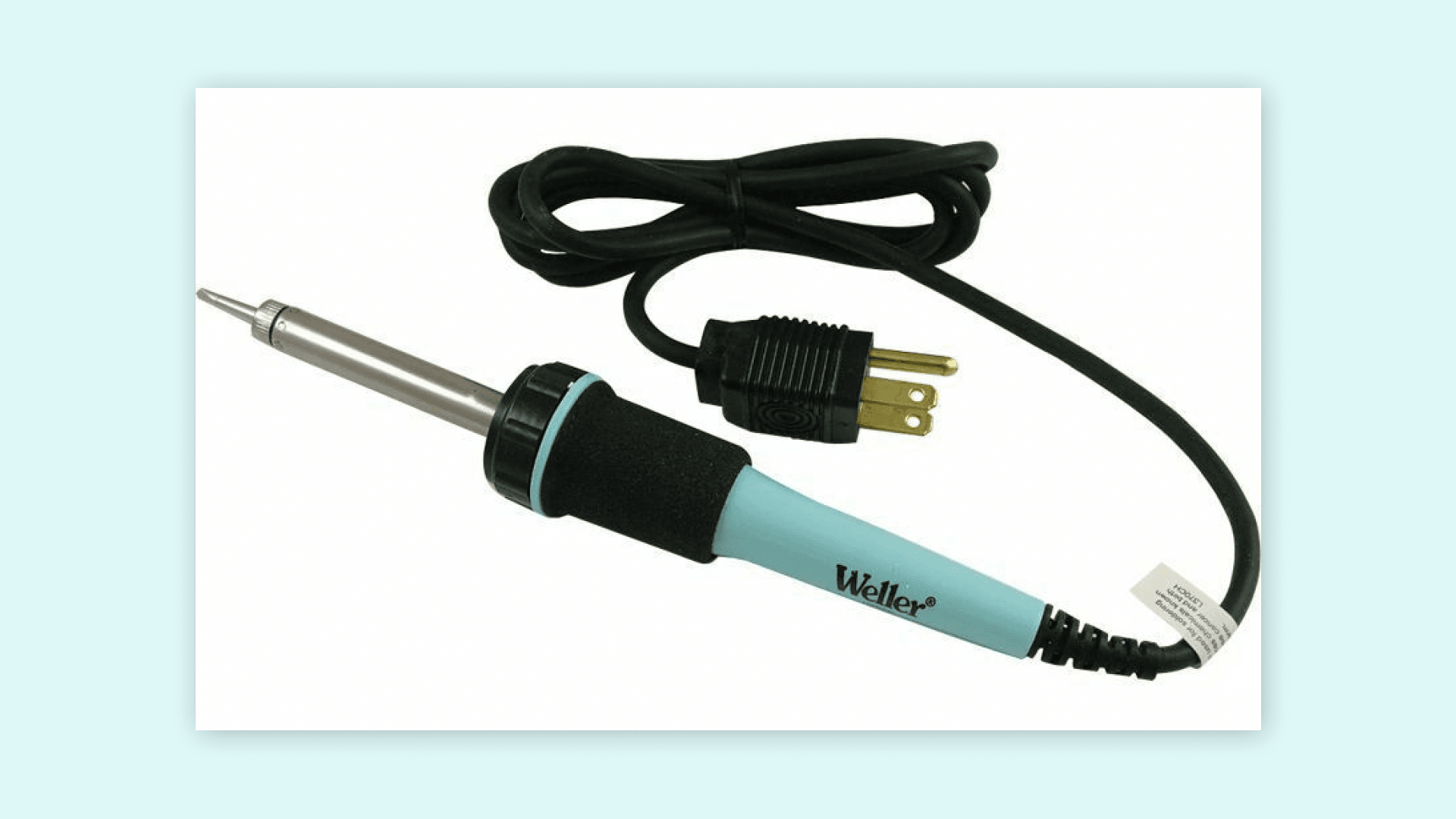

Паяльник Weller WP35 (источник: Weller®)

Паяльная станция — более профессиональный вариант: отдельный блок управления позволяет точно выставить температуру жала. Обычный паяльник работает на фиксированной мощности, а станция даёт возможность тонко настраивать режим нагрева — это особенно важно при работе с термочувствительными компонентами.

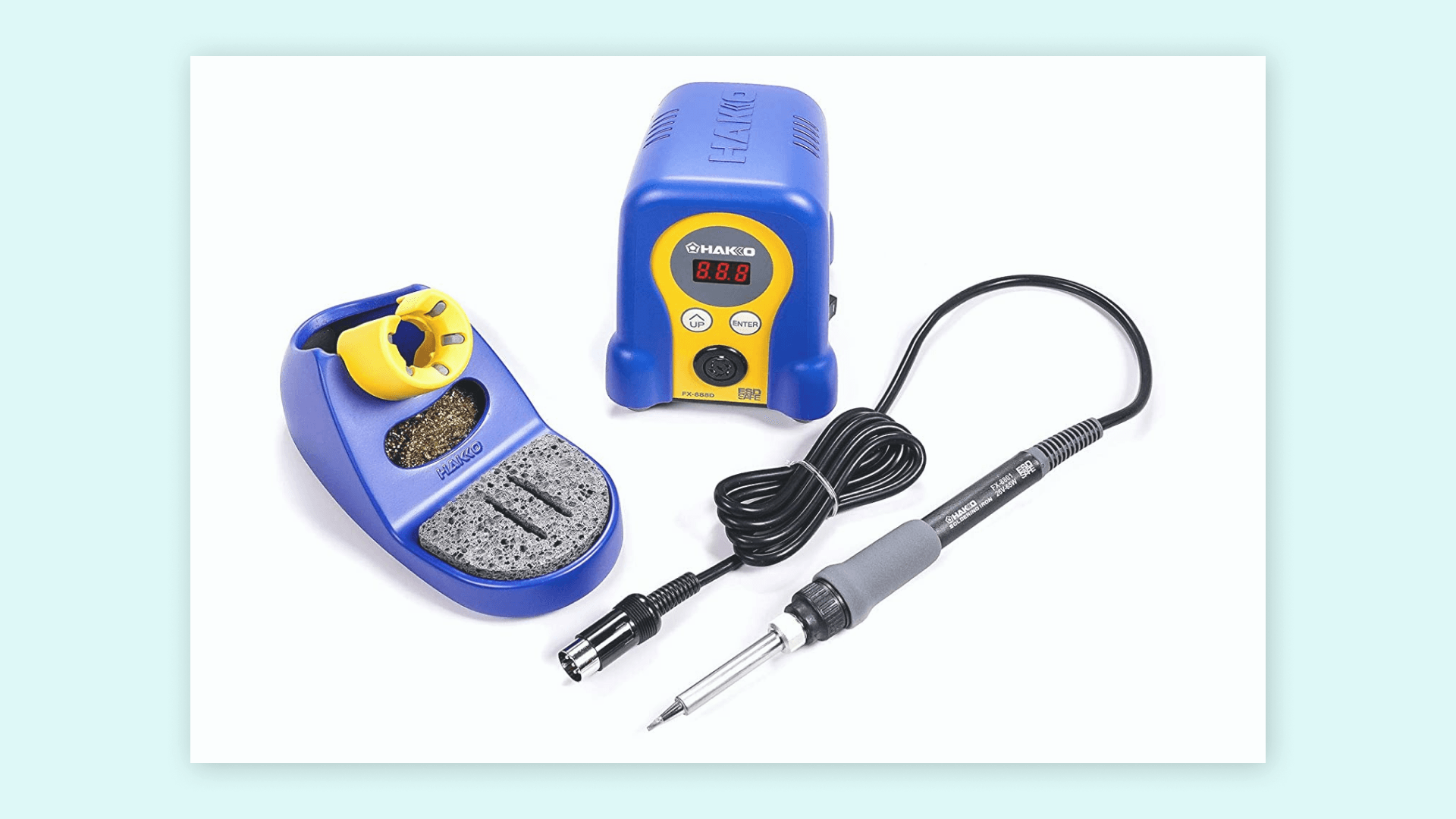

Паяльная станция HAKKO® FX-888D (источник: HAKKO®)

Для начинающих хорошо подойдут паяльники мощностью 15–30 Вт в форме ручки-«карандаша».

Жала паяльника

Большинство современных паяльников оснащены сменными жалами (tips или bits). Форма жала влияет на удобство работы и качество пайки. Для начала достаточно знать два основных типа:

Коническое жало (conical tip) — тонкое, похожее на карандаш. Концентрирует тепло в одной точке, не затрагивая соседние элементы. Подходит для точной и деликатной работы с мелкими компонентами. Долотообразное жало (chisel tip) — широкое и плоское. Хорошо передаёт тепло на большую площадь; удобно для пайки проводов, выводных (through-hole) и поверхностно монтируемых (SMD) компонентов, а также для распайки.

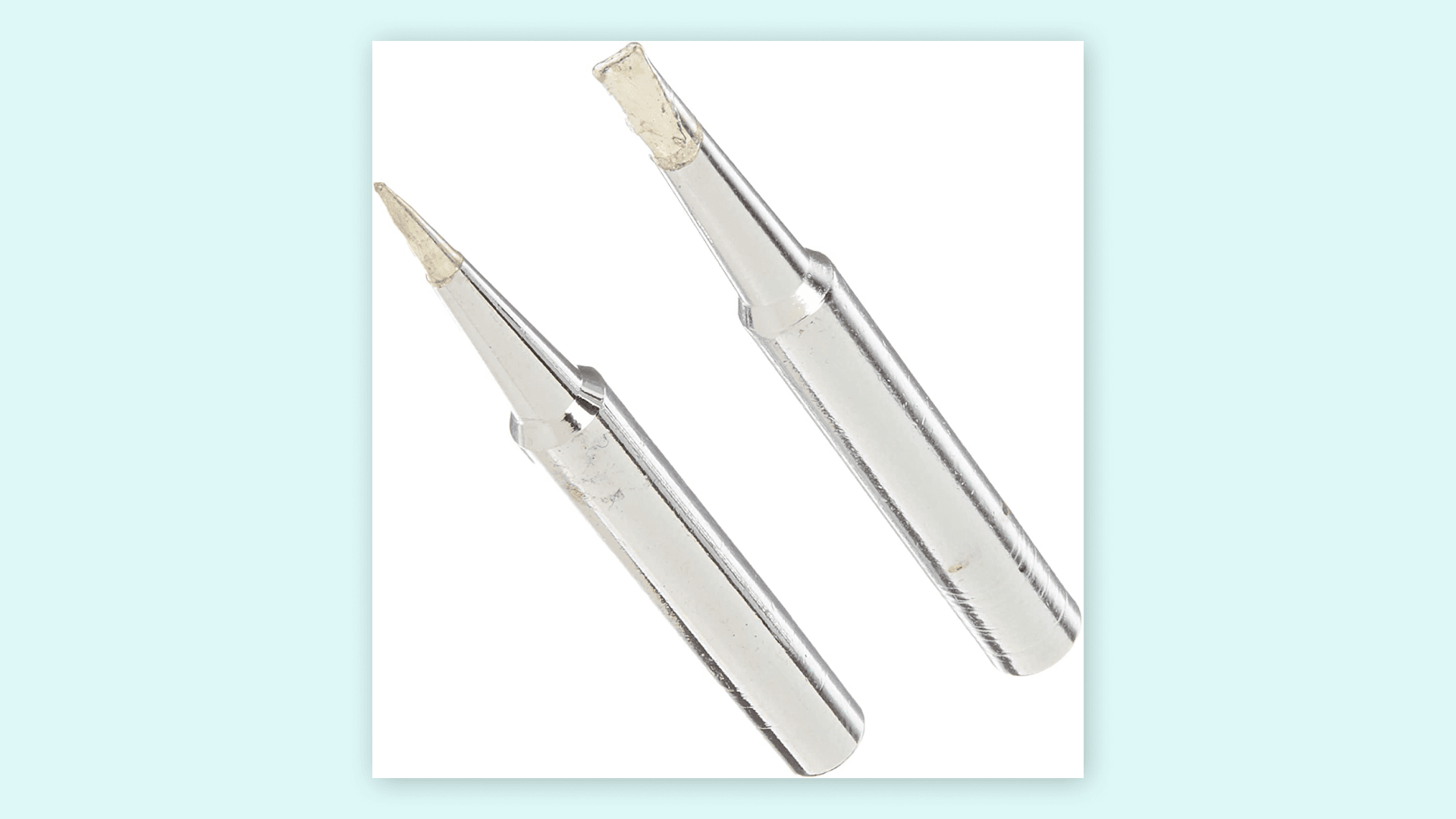

Конические (слева) и долотообразные (справа) жала паяльника

Для большинства задач с выводными и поверхностно монтируемыми компонентами этих двух типов жал будет достаточно.

Одна из главных причин проблем при пайке — плохой уход за жалом. Регулярно чистите его и лудите — это значительно продлит срок службы жала.

Губки для очистки жала

Для очистки жала паяльника от окислов и загрязнений используют губки. Обычная влажная губка справляется с задачей, но вызывает термический удар при контакте с горячим жалом — это сокращает его ресурс и временно снижает температуру.

Лучшая альтернатива — латунная губка (brass sponge). Она эффективно снимает загрязнения, практически не создаёт термического удара и не требует воды.

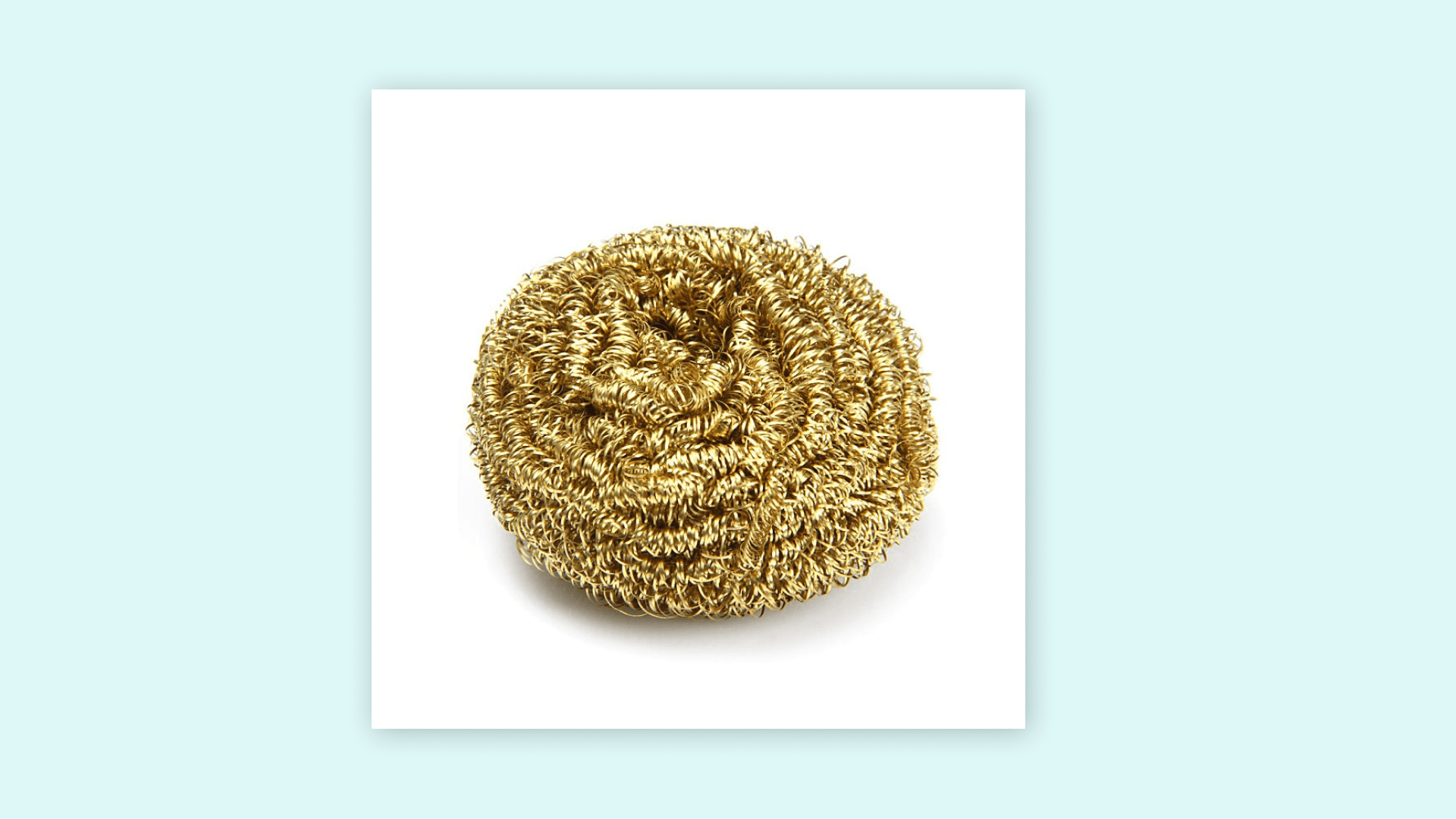

Латунная губка для очистки жала паяльника

Припой

Припой — это сплав металлов, который при нагреве плавится и создаёт постоянное соединение между компонентами. Выпускается в виде проволоки на катушке, в двух вариантах: с содержанием свинца и без него. Наиболее распространённые диаметры: 0,8 мм и 1,5 мм. Внутри проволоки находится флюс (flux) — вещество, которое улучшает электрический контакт и механическую прочность соединения.

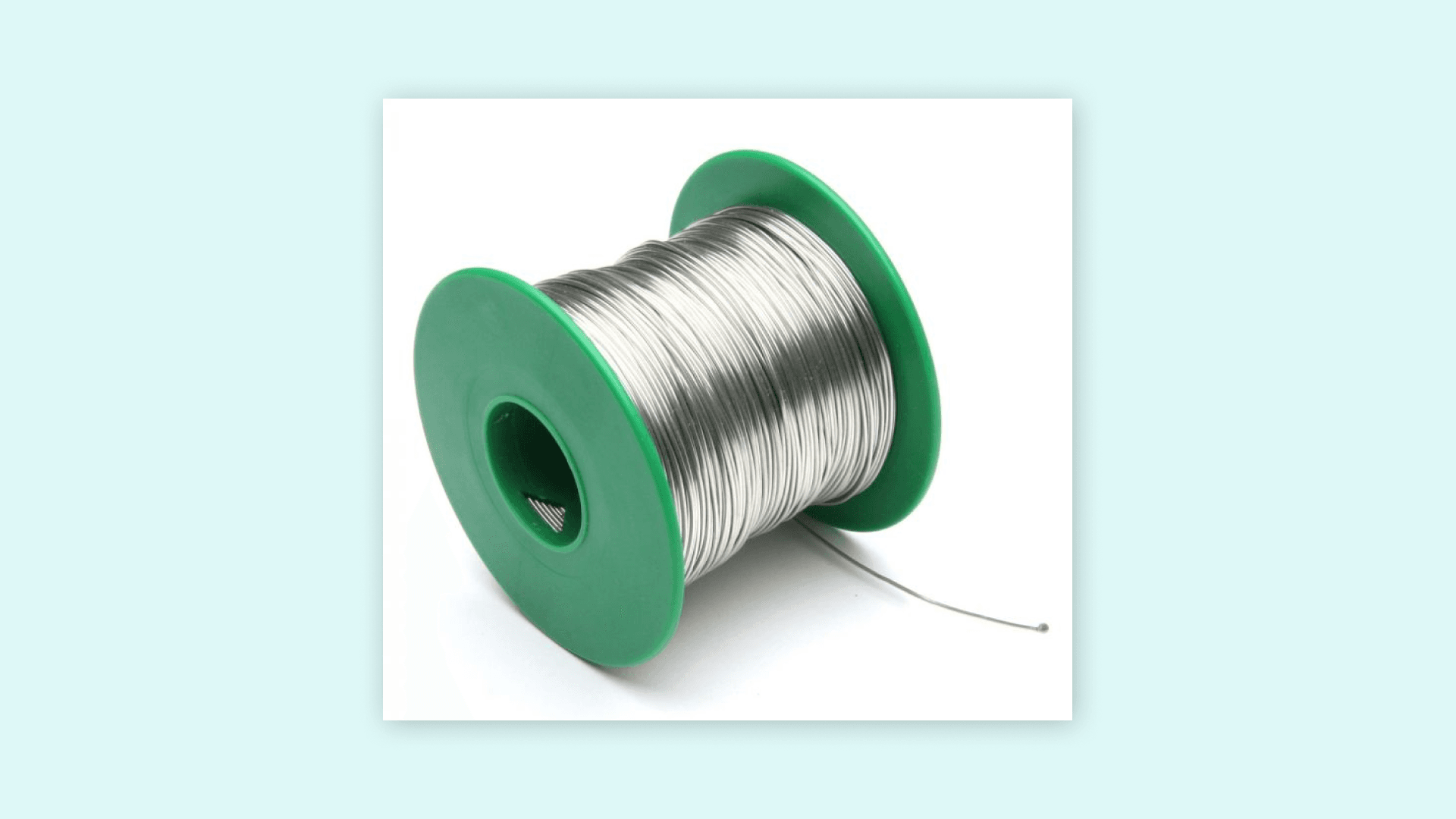

Припой в виде проволоки на катушке

Для электроники чаще всего используют бессвинцовый припой с канифольным флюсом (lead-free rosin core solder) — обычно это сплав олова и меди. Свинцовый припой тоже широко применяется, но становится всё менее популярным из соображений безопасности.

При работе с припоем обязательно обеспечьте хорошую вентиляцию помещения и мойте руки после пайки.

«Третья рука»

Держатель «третья рука» (helping hand или third hand) — приспособление с зажимами-крокодилами и, как правило, встроенной лупой. Оно удерживает компоненты в нужном положении, пока вы работаете паяльником, освобождая обе руки.

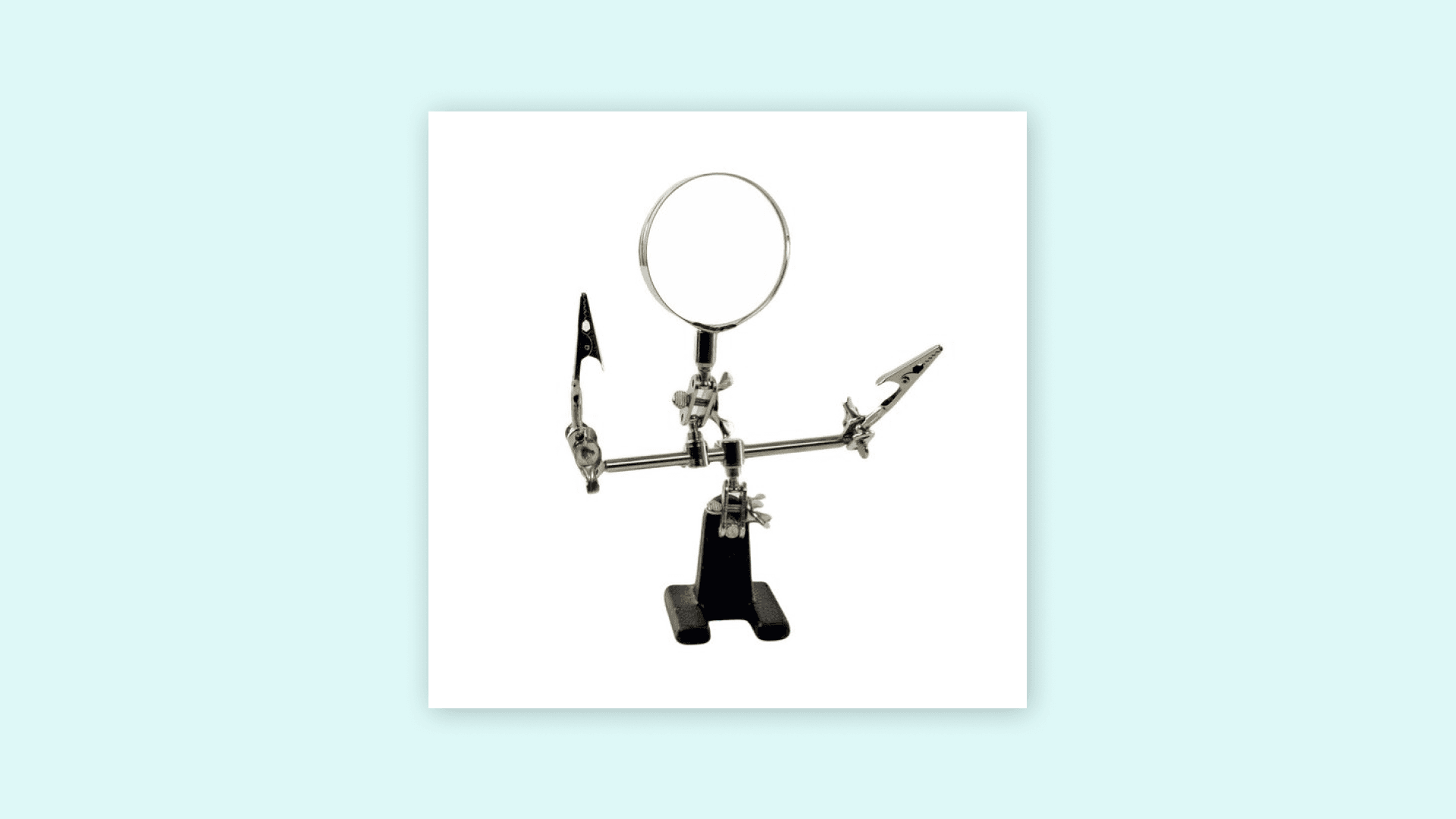

Держатель «третья рука» с лупой и зажимами-крокодилами

Основы пайки

Лужение жала перед началом работы

Прежде чем приступить к пайке, нужно залудить (tinning) жало паяльника — нанести на него тонкий слой припоя. Лужение улучшает теплопередачу от жала к месту пайки и защищает жало от окисления.

Алгоритм подготовки:

1. Убедитесь, что жало надёжно закреплено в паяльнике.
2. Включите паяльник и дайте ему прогреться. Если используете паяльную станцию, установите температуру 400 °C (752 °F).
3. Протрите жало влажной или латунной губкой, чтобы удалить окислы и загрязнения. После очистки подождите несколько секунд — жало должно снова прогреться.
4. Коснитесь припоем жала паяльника и нанесите небольшое количество припоя так, чтобы он равномерно покрыл кончик жала.

Лудите жало до и после каждой сессии пайки. Это простая привычка, которая заметно продлевает срок службы жала.

Пайка компонентов на плату

Разберём процесс пайки на примере резистора. Рекомендуется зафиксировать плату в держателе «третья рука» или тисках.

Шаг 1. Установка компонента. Вставьте выводы резистора в отверстия платы.

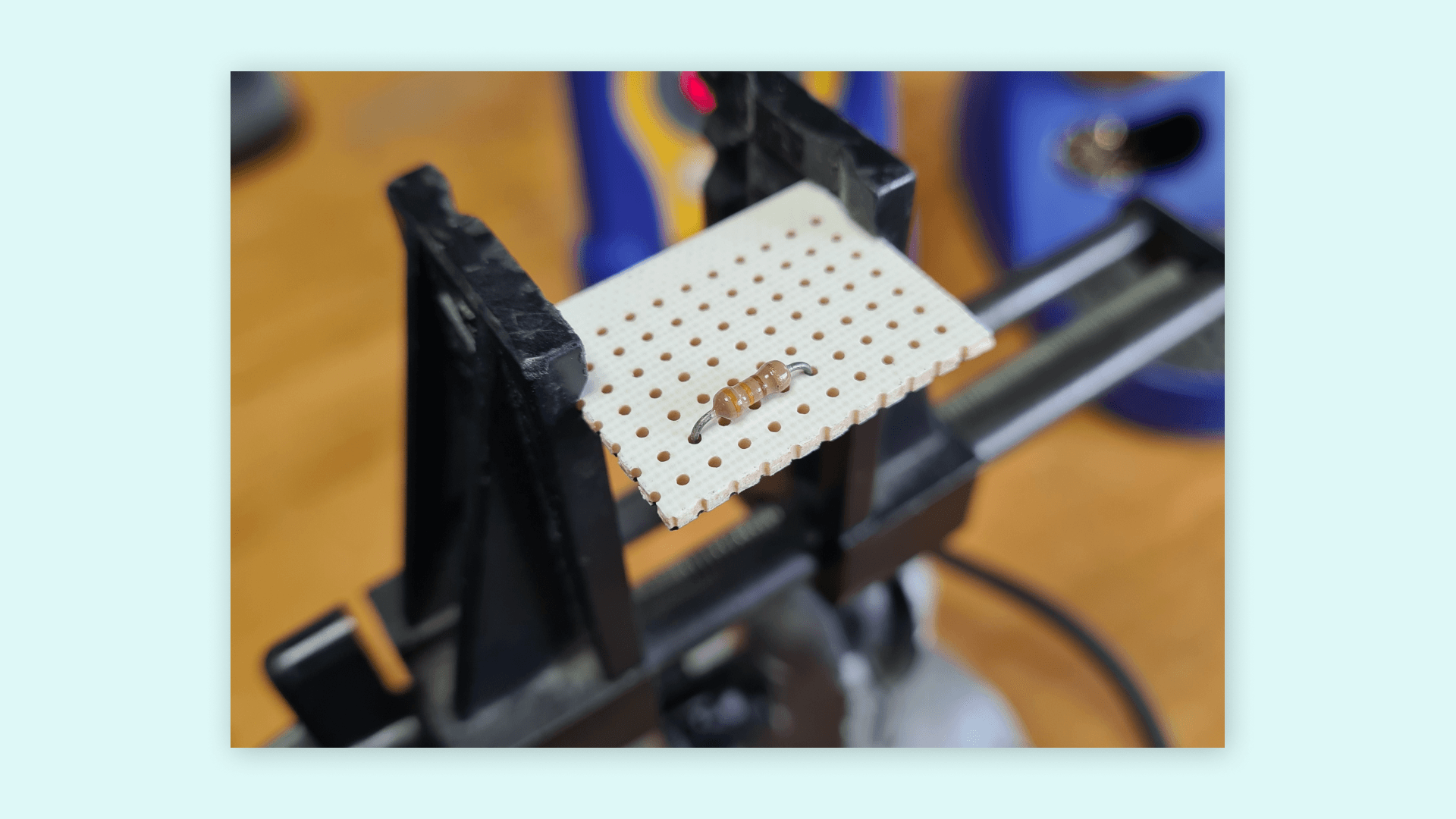

Резистор, установленный в монтажную плату

Шаг 2. Фиксация выводов. Переверните плату и загните выводы резистора наружу примерно на 45°. Это не даст компоненту выпасть при дальнейшей работе.

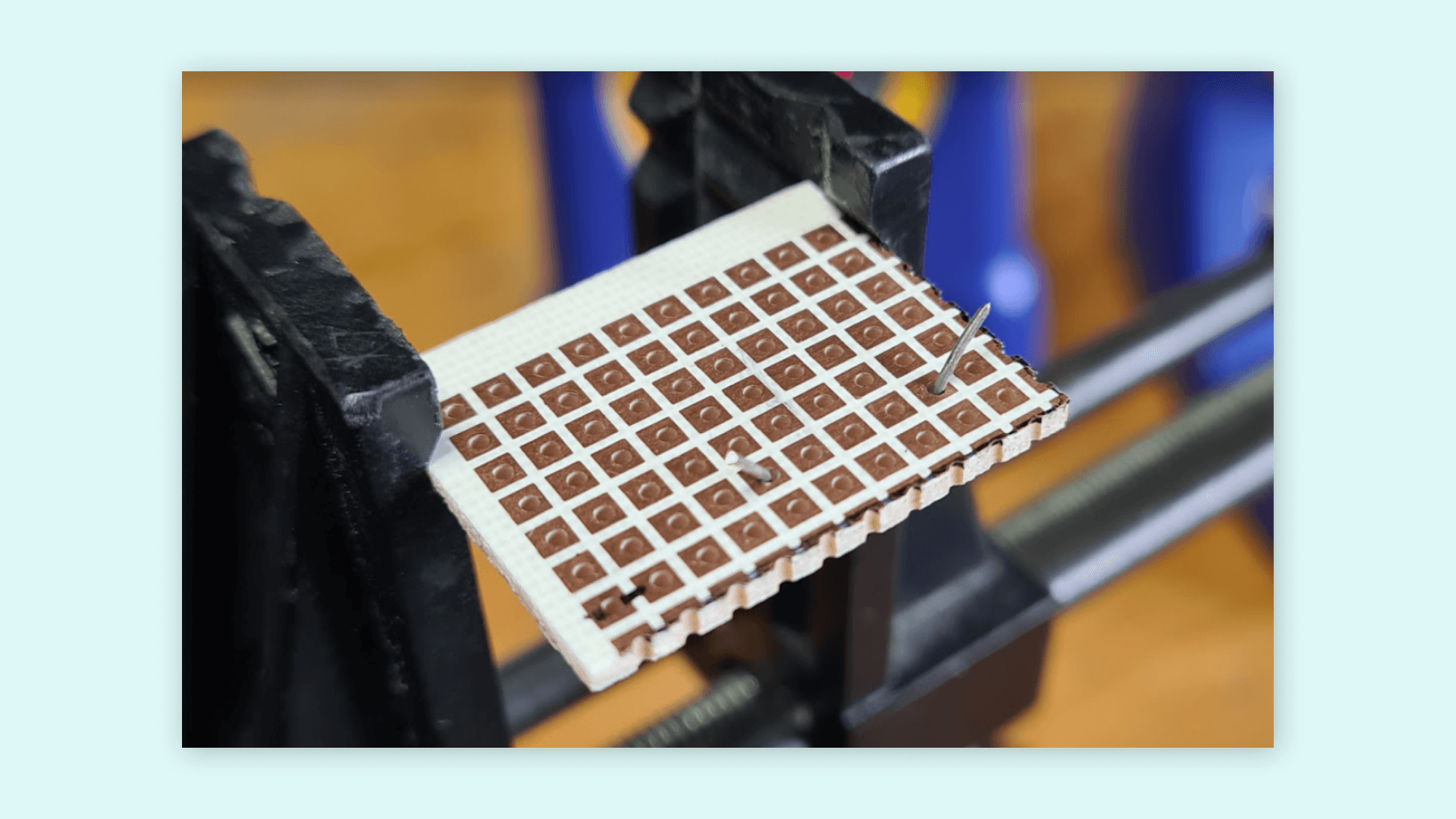

Выводы резистора, загнутые наружу под 45°

Шаг 3. Прогрев места пайки. Одновременно прикоснитесь жалом паяльника к медному пятачку (copper pad) и к выводу резистора. Удерживайте паяльник в этом положении 3–4 секунды, чтобы прогреть место соединения.

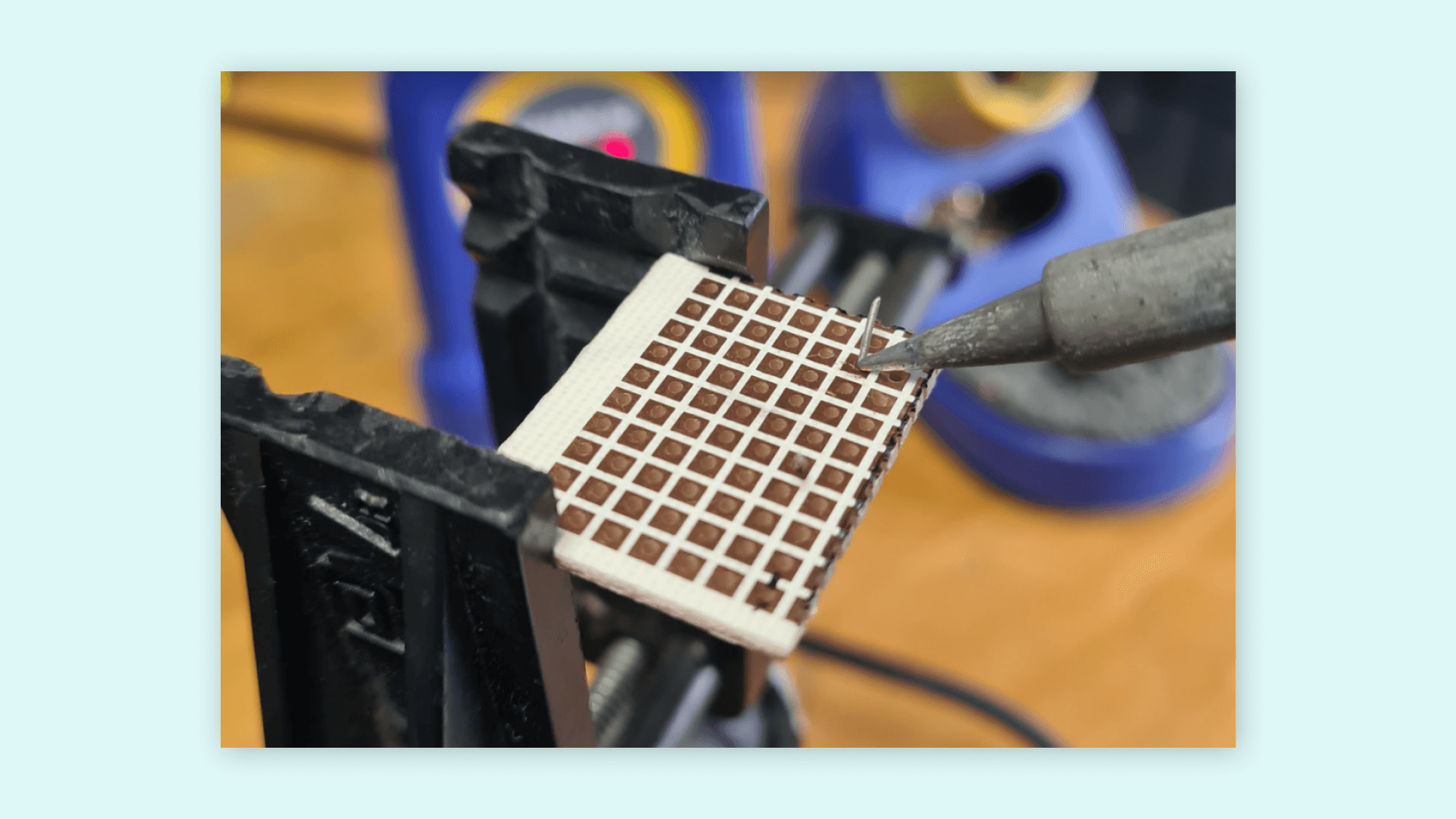

Прогрев места пайки в течение трёх-четырёх секунд

Шаг 4. Нанесение припоя. Не убирая паяльник, подайте припой к месту соединения — именно к контакту, а не к жалу. Хорошо прогретое место само расплавит припой, который заполнит зазор.

Шаг 5. Завершение. Когда припоя достаточно, уберите паяльник и дайте соединению остыть естественным образом. Не дуйте на него — это может привести к «холодной» пайке с матовой поверхностью и плохим контактом.

Шаг 6. Обрезка выводов. После полного остывания откусите кусачками лишние концы выводов. Повторите процесс для второго вывода и остальных компонентов.

Хорошая точка пайки — гладкая, блестящая, по форме напоминающая вулкан. Припоя должно быть достаточно, чтобы покрыть всё место соединения, но не настолько много, чтобы он растёкся на соседние контакты.

Пайка проводов

При работе с электрическими цепями часто приходится соединять провода. Рекомендуется использовать держатель «третья рука»:

1. Зачистите изоляцию на концах проводов. Если провод многожильный, скрутите жилы пальцами.
2. Прикоснитесь жалом паяльника к концу провода и прогревайте его 3–4 секунды.
3. Удерживая паяльник на проводе, нанесите припой до полного покрытия конца провода. Повторите для второго провода.
4. Совместите залуженные концы проводов и прогрейте их паяльником — припой расплавится и скрепит провода. При необходимости добавьте немного припоя для равномерного покрытия.
5. Уберите паяльник и дайте соединению остыть естественным образом.

Закрывайте место соединения проводов термоусадочной трубкой — это защитит контакт и предотвратит замыкания.

Распайка (Desoldering)

Что делать, если нужно удалить компонент с платы или исправить плохую точку пайки? Для этого существует распайка (desoldering) — процесс удаления затвердевшего припоя.

Способ 1: Оплётка для распайки (desoldering braid / solder wick)

Оплётка — это медная плетёная лента, которая впитывает расплавленный припой:

1. Положите оплётку поверх точки пайки, которую нужно удалить.
2. Прижмите жало паяльника к оплётке сверху и прогрейте место пайки. Оплётка начнёт впитывать расплавленный припой.
3. Медленно уберите оплётку — вы увидите, что припой впитался в неё.

Оплётка сильно нагревается в процессе работы — будьте осторожны.

Способ 2: Отсос припоя (solder sucker)

Если припоя много, лучше использовать отсос припоя — ручной механический вакуумный насос:

1. Взведите поршень отсоса.
2. Прогрейте точку пайки паяльником, затем прижмите наконечник отсоса к расплавленному припою.
3. Нажмите кнопку — отсос всасывает припой.

Arduino® Proto Shields

Для создания собственных схем на базе плат Arduino® удобно использовать Proto Shields. Например, MKR Proto Shield — это плата расширения для прототипирования, разработанная для семейства MKR. Она легко подключается к любой плате MKR через штыревые разъёмы и предоставляет дублирующие выводы для каждого пина, а также множество монтажных отверстий с шагом 0,1" (2,54 мм).

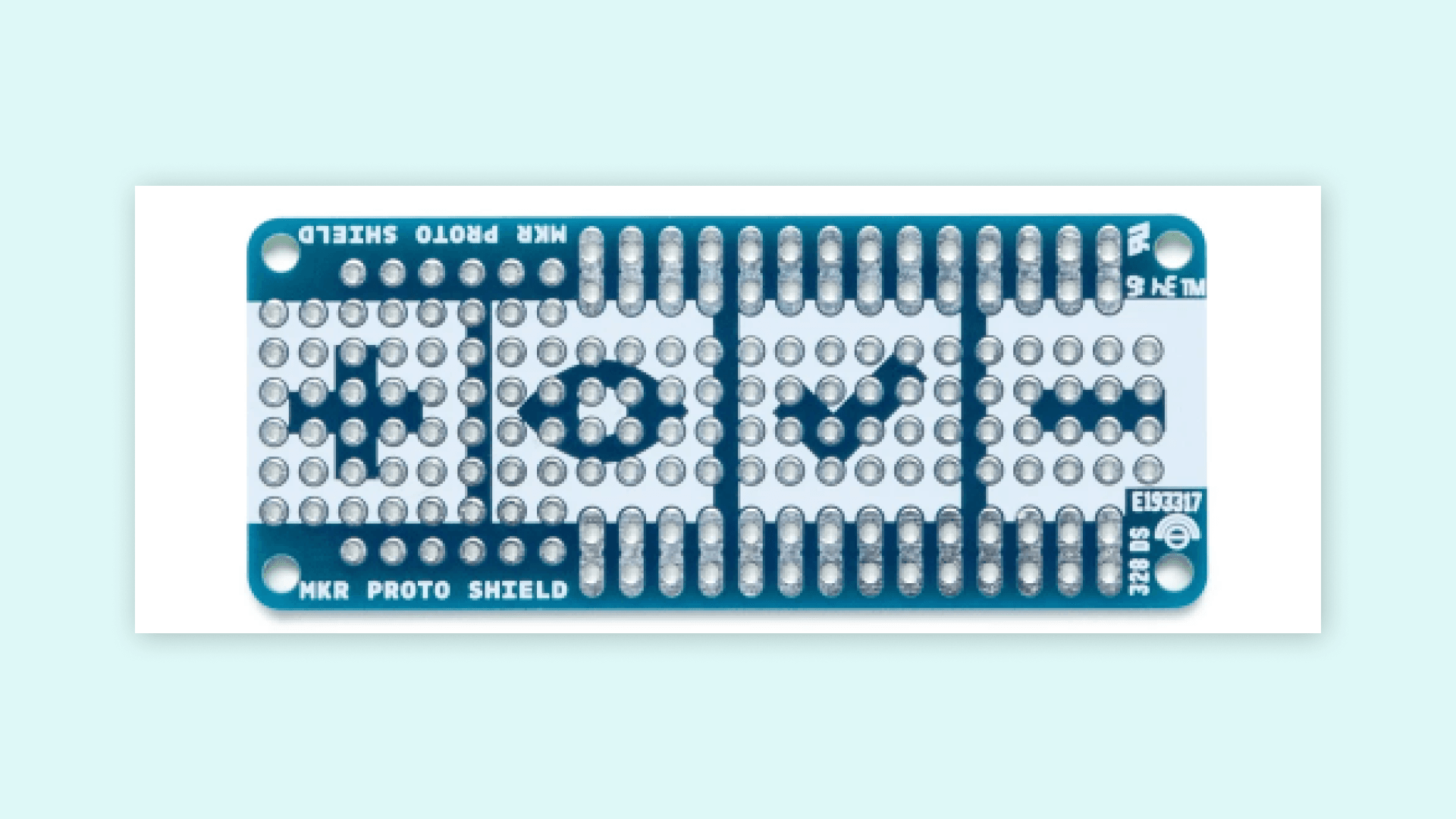

Плата Arduino® MKR Proto Shield

Ещё один пример — MKR SD Proto Shield. Этот шилд позволяет легко подключить карту microSD к любой плате семейства MKR; на нём также есть небольшая область для пайки компонентов.

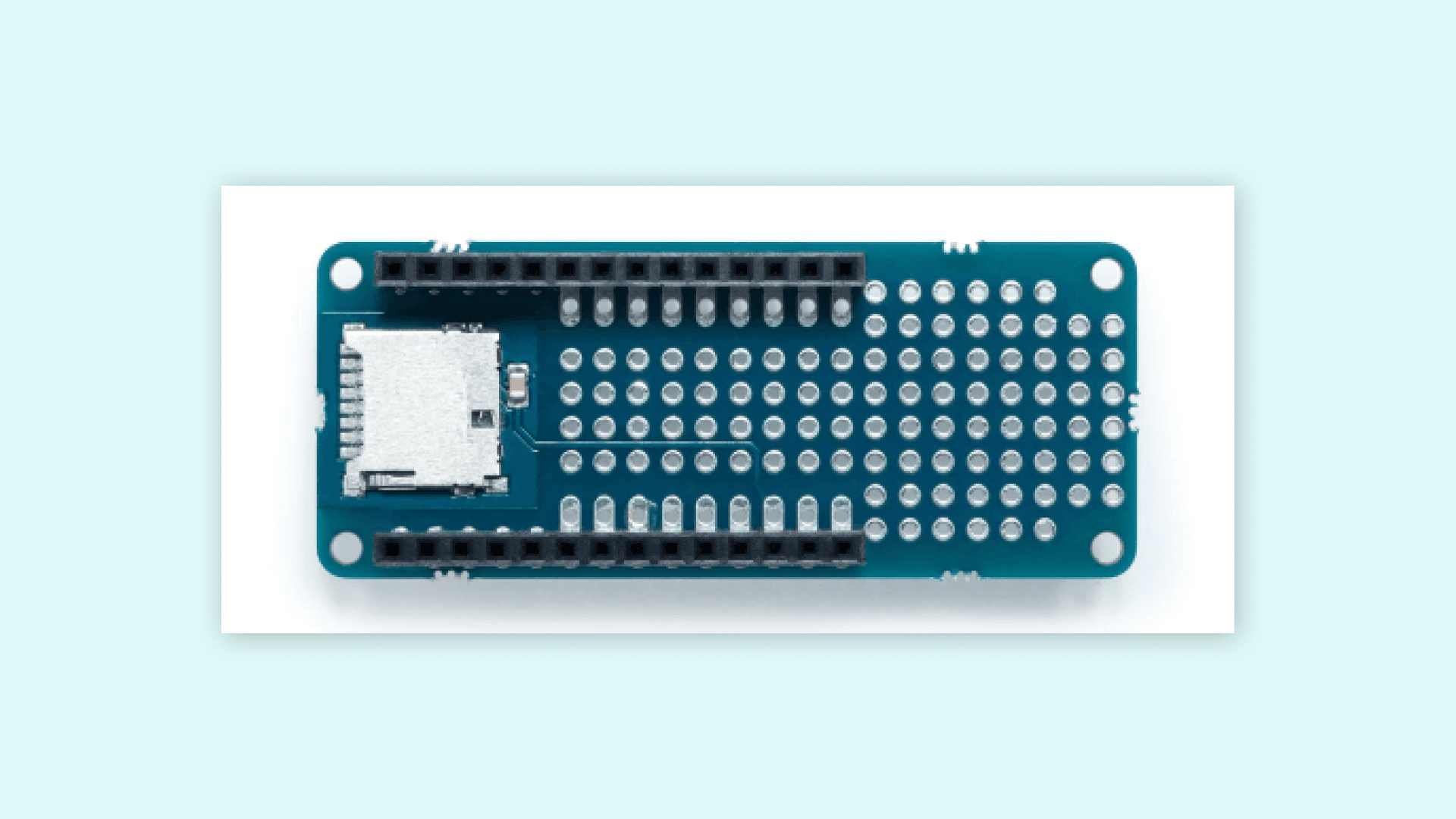

Плата Arduino® MKR SD Proto Shield

Подробнее о возможностях MKR SD Proto Shield, доступных туториалах и ресурсах — в разделе documentation.

Типичные ошибки при пайке

• «Холодная» пайка — матовая, зернистая поверхность вместо блестящей. Причина: недостаточный прогрев места соединения или преждевременное охлаждение (например, дуновение воздуха). Решение: прогревайте место пайки дольше и давайте ему остыть самостоятельно.
• Перегрев компонента — длительный контакт жала с выводом может повредить компонент. Решение: не держите паяльник на одном месте дольше 5 секунд, при необходимости дайте месту пайки остыть перед повторным нагревом.
• Мостики припоя — капли припоя соединяют соседние контакты. Решение: используйте оплётку для удаления лишнего припоя.
• Недостаточно припоя — место пайки выглядит «тощим», контакт ненадёжен. Решение: добавьте припой, повторно прогрев соединение.
• Грязное жало — окисленное жало плохо передаёт тепло и не смачивается припоем. Решение: регулярно очищайте и лудите жало.

Как проверить результат

После пайки осмотрите каждую точку: она должна быть блестящей, гладкой и иметь форму небольшого конуса или «вулкана». Для проверки электрического соединения используйте мультиметр в режиме прозвонки — он покажет, есть ли контакт между нужными точками схемы. Матовая, бугристая или «шаровидная» пайка — сигнал переделать соединение.
