Спецификация форм-фактора семейства Nicla
Подробное руководство по философии проектирования и техническим характеристикам форм-фактора Arduino Nicla для создания совместимых плат и аксессуаров.
Этот документ описывает философию проектирования и технические характеристики форм-фактора Nicla. Используйте его как руководство при разработке плат и аксессуаров (шилдов/несущих плат), совместимых с этим форм-фактором.
Форм-фактор Nicla
Форм-фактор Nicla разработан с учётом потребностей промышленных приложений и DIY-проектов: всё необходимое для беспроводного сбора данных упаковано в один компактный модуль. Главный приоритет — сбор и обработка данных на периферии (edge computing) при минимальном энергопотреблении.
Платы Nicla интегрируют специализированные датчики и высокопроизводительные микроконтроллеры, способные обрабатывать «сырые» данные в реальном времени и передавать готовые измерения хост-плате или основному приложению.
Nicla поддерживают программируемое напряжение ввода/вывода в диапазоне от 1,8 до 3,3 В — опорное напряжение может подаваться извне или формироваться внутри платы.
Семейство Nicla создавалось для решения следующих ключевых задач:
- Низкое энергопотребление
- Встроенные сенсоры с поддержкой ИИ
- Беспроводная связь
- Частичная совместимость с форм-фактором MKR
- Промышленный температурный диапазон
Платы Nicla рассчитаны на три основных сценария использования:
- Автономный режим (Standalone) — Nicla работает как обычная плата Arduino: пользователь загружает финальное приложение, микроконтроллер выполняет его целиком, а интерфейсы платы используются для связи с внешними датчиками и исполнительными устройствами.
- Периферийное устройство ESLOV — Nicla подключается через разъём ESLOV (5 контактов: шина I2C, питание и GPIO). Через этот разъём плата сопрягается с MKR-платами напрямую или, через переходные кабели, с другими платами, имеющими аналогичные интерфейсы: QWIIC, STEMMA/STEMMA QT и GROVE. Nicla поставляется с готовой прошивкой, которая абстрагирует датчики и позволяет считывать обработанные измерения высокого уровня.
- Шилд для MKR — Nicla устанавливается на плату MKR в качестве шилда. В этом сценарии MKR выполняет основное приложение и общается с Nicla через I2C — так же, как через ESLOV.
- Беспроводной режим (Wireless) — Nicla работает от аккумулятора и передаёт данные беспроводным способом на центральный процессор. Как и в других сценариях, Nicla обрабатывает данные датчиков и предоставляет готовую информацию.
Механические характеристики
Размеры и форма платы
Форм-фактор Nicla — квадрат со стороной 900 мил (mil), не считая выступов разъёмов, предназначенных для вывода через корпус. Несмотря на квадратную форму, плата и её разъёмы намеренно сделаны асимметричными — это исключает неправильную ориентацию при установке.

Для создания единой экосистемы и обеспечения совместимости корпусов между всеми платами семейства форм-фактор Nicla фиксирует следующие механические позиции:
- Межплатные разъёмы
- Гребёнки ввода/вывода (I/O Headers)
- Отладочные контакты (debug fins)

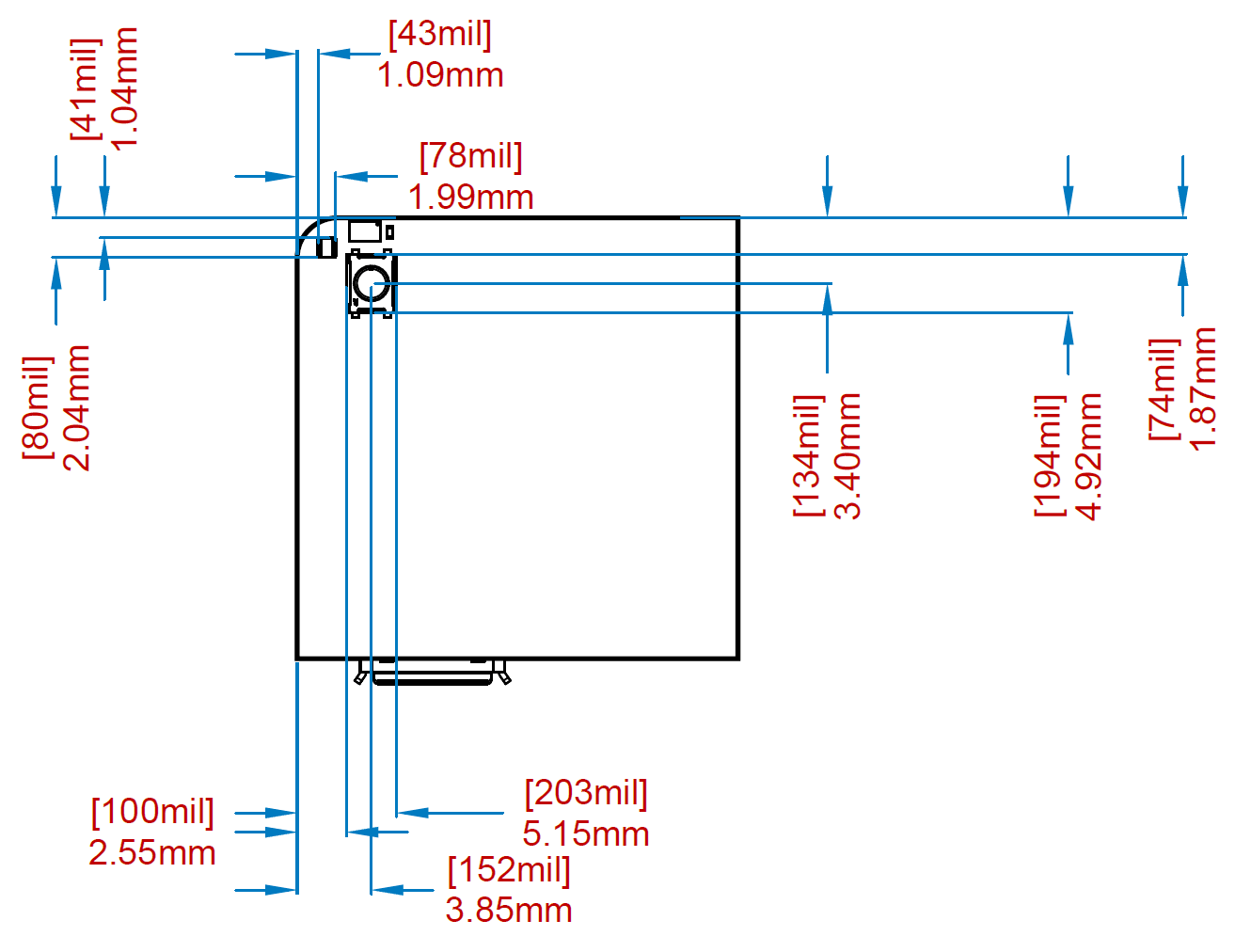

- Элементы пользовательского интерфейса
- Кнопка
- RGB-светодиод

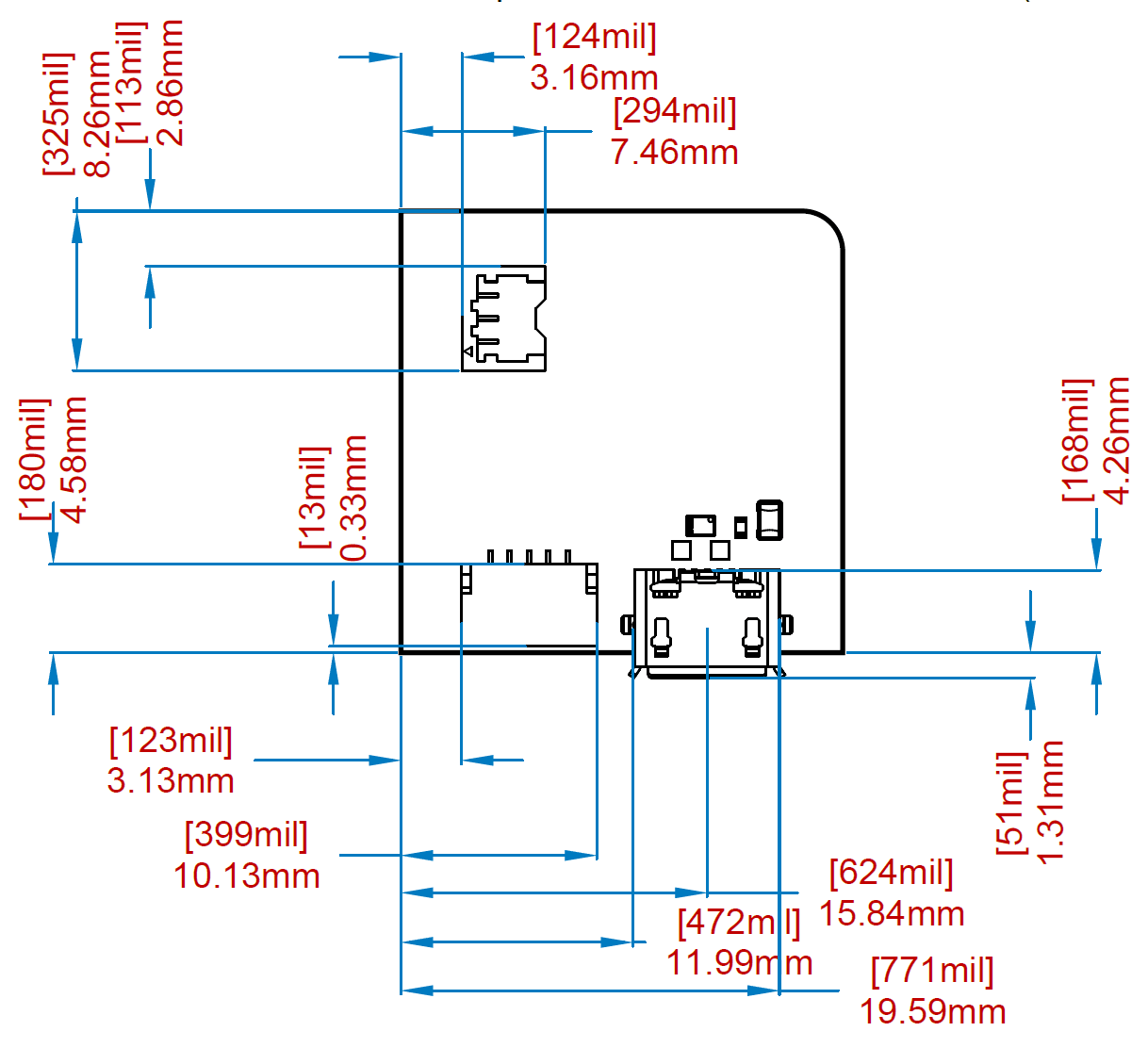

- Разъёмы для кабелей
- Разъём USB
- Разъём аккумулятора
- Разъём ESLOV
Гребёнки (Headers)

Контактные лепестки (Fins)

Пользовательский интерфейс

Разъёмы

Питание
Платы Nicla могут получать питание от четырёх источников:
- Разъём USB
- Разъём ESLOV
- Пин
Vin - Аккумулятор
При питании от USB, Vin или ESLOV плата может заряжать аккумулятор, если это разрешено программно. Все источники питания могут быть подключены одновременно без каких-либо проблем: три напряжения объединяются через ORed с помощью диодов. Пин Vin подключён к PMIC напрямую, тогда как два других источника проходят через диоды — это означает, что разъём ESLOV не сможет питать внешние устройства и предназначен прежде всего для работы в режиме периферии.
Платы Nicla оснащены встроенным зарядным устройством для однобаночных LiPo аккумуляторов с программируемым током заряда (зависит от конкретной модели). Все платы поддерживают режим сна, который минимизирует потребление тока от аккумулятора и удерживает систему в выключенном состоянии до нажатия кнопки сброса.
Внешние интерфейсы

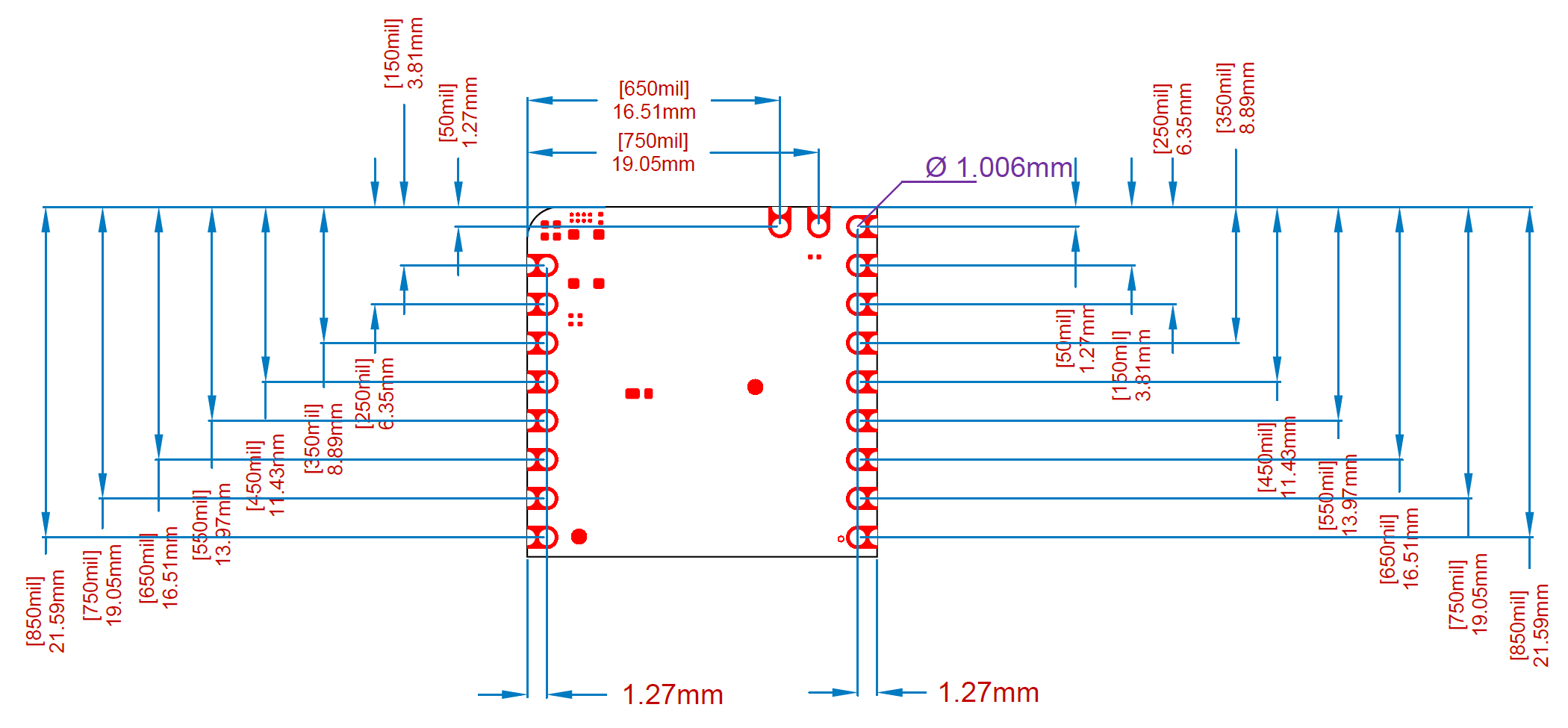

Гребёнки (Headers)
Пины гребёнок управляются двунаправленным преобразователем уровней напряжения, который позволяет отделить напряжение ввода/вывода от внутреннего напряжения процессора. Пины гребёнок привязаны к пину VDDIO, который либо формируется внутри платы с программируемым напряжением, либо подаётся извне.
Плата имеет два ряда штыревых/кастелированных контактов, частично совместимых с форм-фактором MKR. Конкретнее: плата Nicla рассчитана на установку в первую половину разъёмов MKR.
{/* , aligning it as in figure:
*/}
Благодаря такому подключению Nicla можно использовать как шилд для MKR или как контроллер для шилдов MKR — при условии, что шилд не задействует отсутствующие пины.
Распиновка
| Pin | Name | MKR Pin | Description |
|---|---|---|---|
| J1-8 | ADC1 | A0 | Analog Capable Pin |
| J1-7 | ADC2 | A1 | Analog Capable Pin |
| J1-6 | SCLK | A2 | SPI clock |
| J1-5 | CIPO | A3 | SPI Controller Input/Peripheral Output |
| J1-4 | COPI | A4 | SPI Controller Output/Peripheral Input |
| J1-3 | CS | A5 | SPI Chip Select |
| J1-2 | ADC3 | A6 | Analog Capable Pin |
| J1-1 | LPIO0 | A7 | Low Power IO |
| Pin | Name | MKR pin | Description |
|---|---|---|---|
| J2-9 | VIN | +5V | Input Supply Voltage |
| J2-8 | - | VIN | No Connection |
| J2-7 | VDDIO | +3V3 | Header I/O Voltage |
| J2-6 | GND | GND | Reference Ground |
| J2-5 | LPIO3 | RESET | Low Power IO |
| J2-4 | LPIO2 | D14/TX | Low Power IO/UART |
| J2-3 | LPIO1 | D13/RX | Low Power IO/UART |
| J2-2 | SCL | D12/SDA | GPIO/I2C SDA, shared with ESLOV |
| J2-1 | SDA | D11/SDA | GPIO/I2C SCL, shared with ESLOV |
| Pin | Name | MKR pin | Description |
|---|---|---|---|
| J3-2 | VBAT | - | Battery Positive Terminal |
| J3-1 | NTC | - | optional NTC Sensor for Battery Overtemperature Protection |
Низковольтные I/O (Low Power I/Os)
Как указано в таблице выше, платы Nicla имеют набор низковольтных I/O. Эти пины подключены через 8-битный двунаправленный преобразователь уровней напряжения с автоматическим определением направления (подробнее — TXB0108 datasheet), питаемый от VDDIO_EXT. Преобразователь конвертирует логические уровни от входов, работающих на 3,3 В и ниже, до 1,8 В (рабочее напряжение микроконтроллера). Поскольку преобразователь не имеет выводов управления направлением, каждый подключённый к нему вход и выход самостоятельно определяет и переключает направление сигнала. Поэтому номинальная работа этих пинов гарантируется только при подключении к логике CMOS.
Ниже описано взаимодействие с Low Power пинами в режиме входа и выхода.
Low Power пины как входы
К Low Power пинам можно подключать любые входные устройства, работающие при напряжении не выше 3,3 В. Встроенный преобразователь уровней автоматически определит подключение входного устройства и обеспечит преобразование с 3,3 В до 1,8 В для корректного сопряжения с платой Nicla.
Low Power пины как выходы
Любое низковольтное устройство можно подключить к Low Power пинам напрямую, если оно не потребляет ток. Преобразователь уровней автоматически определит подключение выходного устройства и переключит порт соответствующим образом. Выходное напряжение является цифровым; его значение определяется программными настройками VDDIO_EXT: VDDIO_EXT можно отключить или включить на 1,8 В либо 3,3 В.
Если же подключённое выходное устройство потребляет ток (например, LEDs, резистивные нагрузки, зуммеры и т. п.), необходимо использовать MOSFET или буфер для обеспечения нужного тока. Ниже приведена принципиальная схема подключения светодиода к Low Power пину через MOSFET.
Контактные лепестки (Fins)

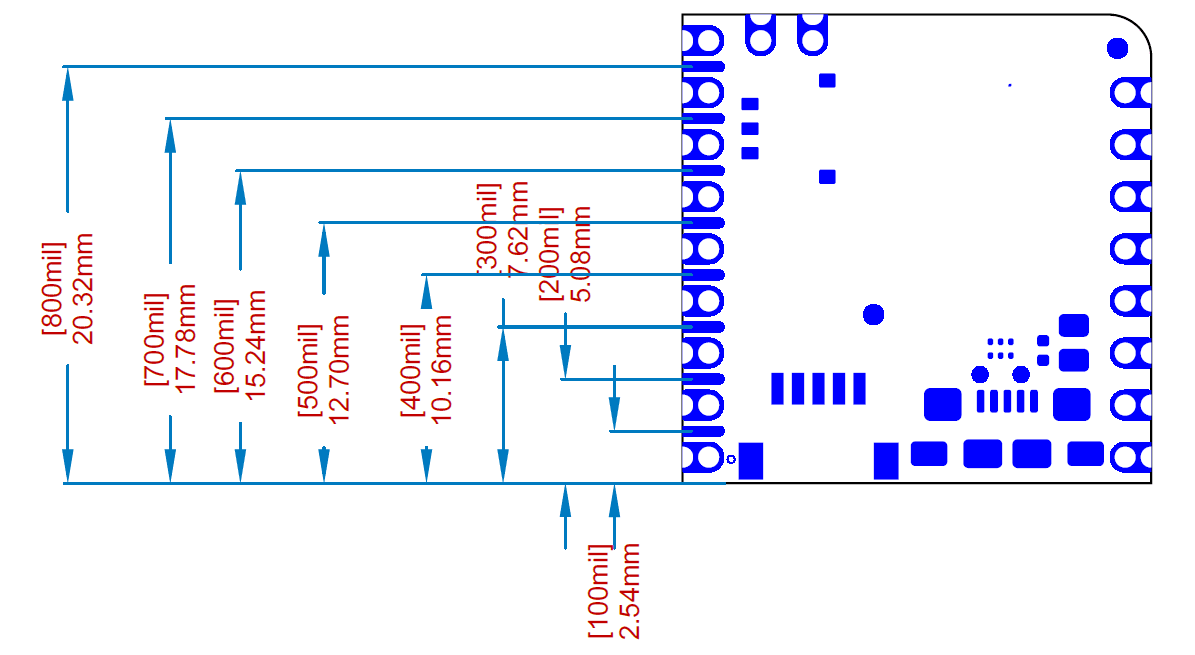

Платы Nicla имеют набор контактных лепестков (fins), расположенных между пинами гребёнок. Они предназначены главным образом для отладки и первоначального программирования. Лепестки расположены так, что к ним легко подключиться, вставив плату в двухрядную гребёнку с шагом 1,27 мм/50 мил — это обеспечивает надёжный контакт как с лепестками, так и с пинами гребёнок при условии, что гребёнки ещё не припаяны.
Функции каждого лепестка зависят от конкретной платы, однако пины SWD для встроенных процессоров унифицированы и совпадают у всех плат семейства.
Распиновка
| Pin | Name | Description |
|---|---|---|
| P-8 | AUX3 | Auxiliary Pin 3 |
| P-7 | +1V8 | Internal 1.8V Supply |
| P-6 | AUX2 | Auxiliary Pin 2 |
| P-5 | RESET | Main MCU Reset Pin |
| P-4 | SWCLK | Main MCU SW Debug Clock |
| P-3 | SWDIO | Main MCU SW Debug Data |
| P-2 | AUX1 | Auxiliary Pin 1 |
| P-1 | AUX0 | Auxiliary Pin 0 |
Аккумулятор
Клеммы аккумулятора доступны через 3-контактный разъём или через пины гребёнки. В обоих случаях поддерживается однобаночный литий-полимерный аккумулятор. Уточните в документации конкретной платы допустимые значения тока заряда и никогда не превышайте рекомендованный максимум. По возможности подключайте к клемме NTC термистор с отрицательным температурным коэффициентом для контроля температуры аккумулятора — это позволит остановить зарядку при достижении заданного порога.
Распиновка
| Pin | Name | Description |
|---|---|---|
| J4-3 | GND | Battery negative terminal |
| J4-2 | NTC | optional NTC sensor for battery overtemperature protection |
| J4-1 | VBAT | battery positive terminal |
ESLOV
ESLOV — 5-контактный разъём, доступный на платах MKR и Portenta. Он используется для подключения Nicla через кабель. Через этот разъём плата сопрягается с MKR и Portenta напрямую или, через переходные кабели, с другими платами с аналогичными интерфейсами: QWIIC, STEMMA/STEMMA QT и GROVE. Nicla поставляется с готовой прошивкой, которая абстрагирует датчики и позволяет считывать обработанные измерения высокого уровня от основного процессора Nicla.
Распиновка
| Pin | Name | Description |
|---|---|---|
| J5-5 | GND | Ground |
| J5-4 | SDA | GPIO/I2C SDA, Shared with Headers |
| J5-3 | SCL | GPIO/I2C SCL, Shared with Headers |
| J5-2 | INT | GPIO Referenced to VDDIO voltage |
| J5-1 | VESLOV | ESLOV Supply Input |
USB
Разъём USB представляет собой micro USB; плата Nicla может работать только в режиме периферии. Напряжение с этого разъёма можно использовать для питания платы. Порт USB служит для программирования и отладки платы, а также для реализации пользовательских интерфейсов конкретного приложения.
