Урок 22. Автоматическое управление светом, без arduino

Необходимые детали
Видео уроки

В этом уроке мы рассмотрим работу небольшого датчика движения HC-SR505, который способен выполнять некоторые действия без помощи arduino. Например, включать светодиодную ленту на тёмной дачной лестнице или в тёмном коридоре.

Нам понадобится:

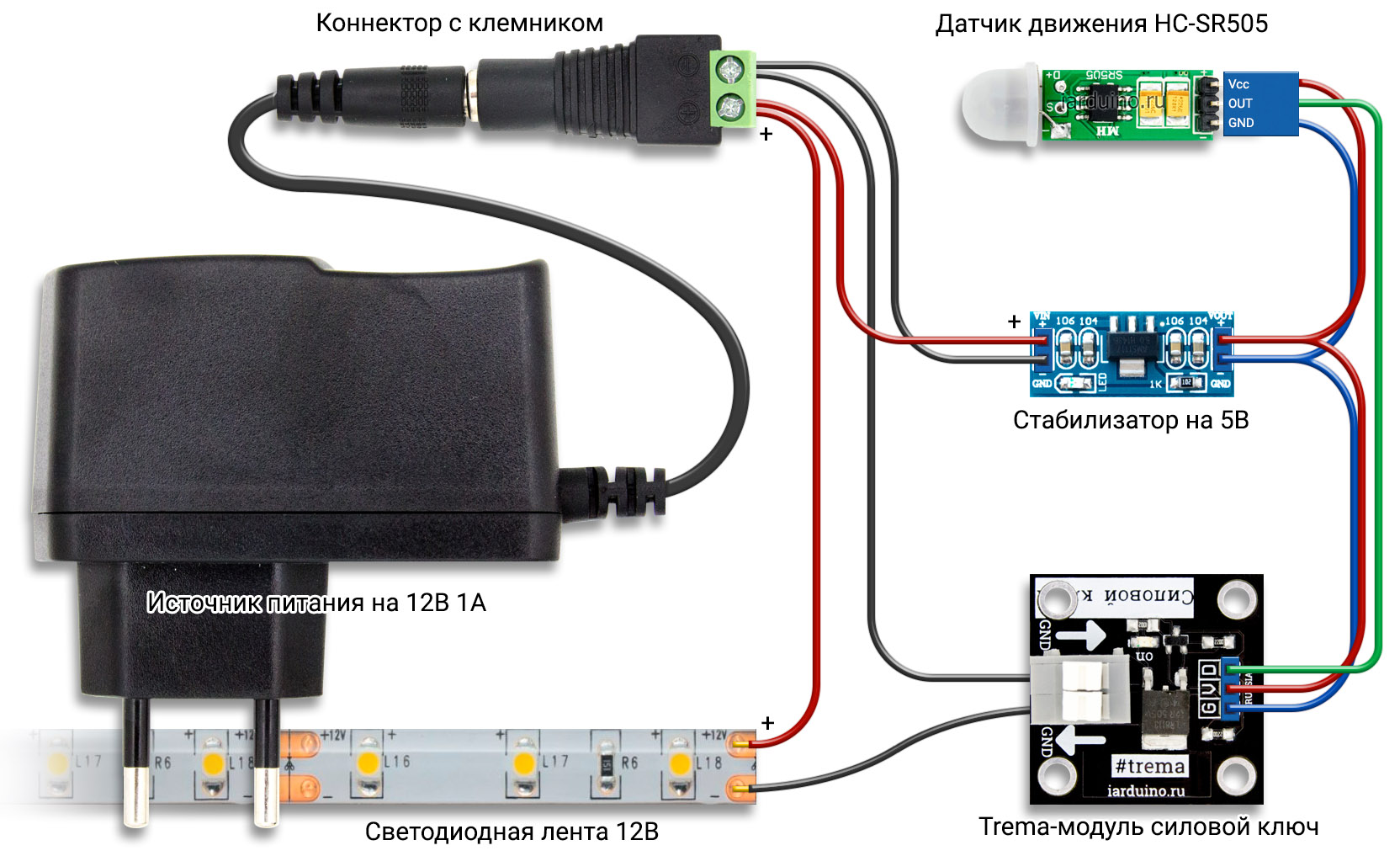

Схема подключения:

Для реализации данного проекта, не требуется плата arduino. Схему можно условно разделить на две части: силовая (12В) и управляющая (5В). В силовой части схемы параллельно подключены: вход стабилизатора и светодиодная лента, через силовой колюч. Управляющая часть схемы запитана от стабилизатора. В цепи питания управляющей части схемы параллельно включены: датчик движения и силовой ключ. Информационный сигнал поступает с выхода датчика движения, на вход силового ключа.

Схема автоматического управления светом

Данная схема целесообразна в тех местах, где требуется освещение во время движения объектов, например на лестнице или проходе.

Описание:

Светодиодная лента запитана через силовой ключ, а значит включится, только если на входе «D» силового ключа появится логическая «1».

Вход «D» силового ключа подключён к выходу датчика движения (зелёным проводом).

При отсутствии движения теплых объектов в зоне действия датчика, на его выходе установлен уровень логического «0» (светодиодная лента выключена).

При появлении движения теплых объектов в зоне действия датчика, на его выходе устанавливается уровень логической «1» (светодиодная лента включена).

Уровень логической 1 сохраняется в течении 8 секунд (±30%) после прекращения движения.
