Урок 5. Выводим показания потенциометра на LCD1602 по I2C с Ардуино

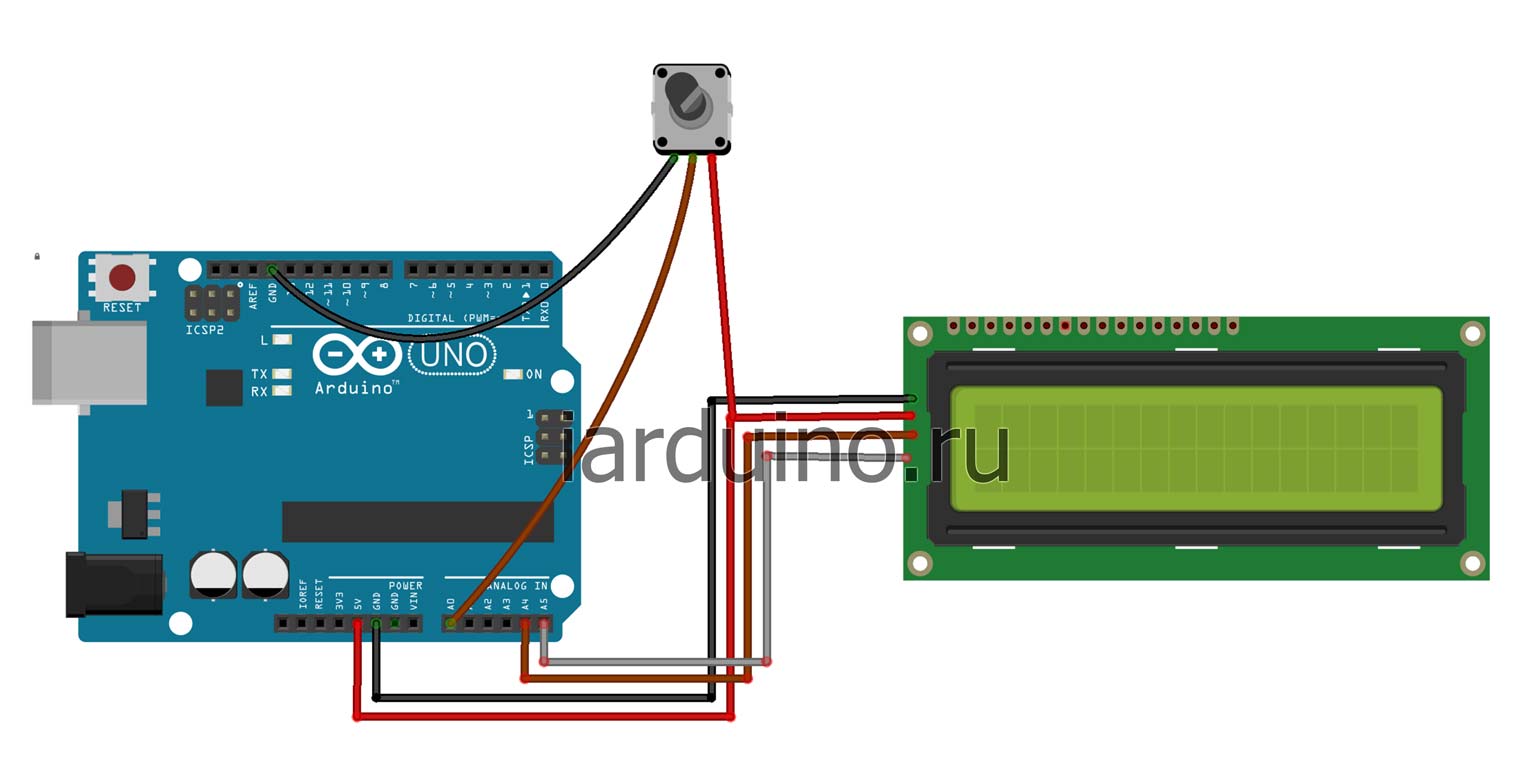

Необходимые детали
Видео уроки

Arduino имеет в себе некоторое количество портов (Количество зависит от версии Ардиуны) с Аналого-цифровым преобразователем (АЦП).

Эта функция дает нам возможность преобразовывать входящий сигнал 0-5 В. в дискретные значения 0-1024.

Например :

2 Вольта. преобразуем в дискреты (1025/5)*2 = 410 дискрет.

Получается если мы подадим на аналоговый вход Ардуины 2 вольта, Ардуина пересчитает их и даст нам значение АЦП =~410.

С помощью потенциометра мы можем получать любое напряжение от 0 до 5 вольт. Попробуем вывести эти показания да текстовый дисплей.

На дисплей будет выводиться сперва количество дискрет, а потом пересчитываться в напряжение.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
int PotenciometrPin = A0;    // select the input pin for the potentiometer
int Value=0;
float  Value_volt=0;
LiquidCrystal_I2C lcd(0x27,16,2);  // Устанавливаем дисплей
void setup()
{
  lcd.init();
  lcd.backlight();// Включаем подсветку дисплея
  lcd.print("iarduino.ru");
  lcd.setCursor(4, 1);
  lcd.print("Potenciometr");
   delay(1000);
}
void loop()
{
   lcd.setCursor(0, 1);
   lcd.print("     - ____V    ");
  // Устанавливаем курсор на вторую строку и нулевой символ.
  lcd.setCursor(0, 1);
  // Выводим на экран значение с аналогового входа (от 0 до 1024 пропорционально от 0 В. до 5 В.)
  Value = analogRead(PotenciometrPin);
  lcd.print(Value);
  lcd.setCursor(7, 1);
  Value_volt=(float)5/1025*Value;
  lcd.print(Value_volt);
  delay(300);
}

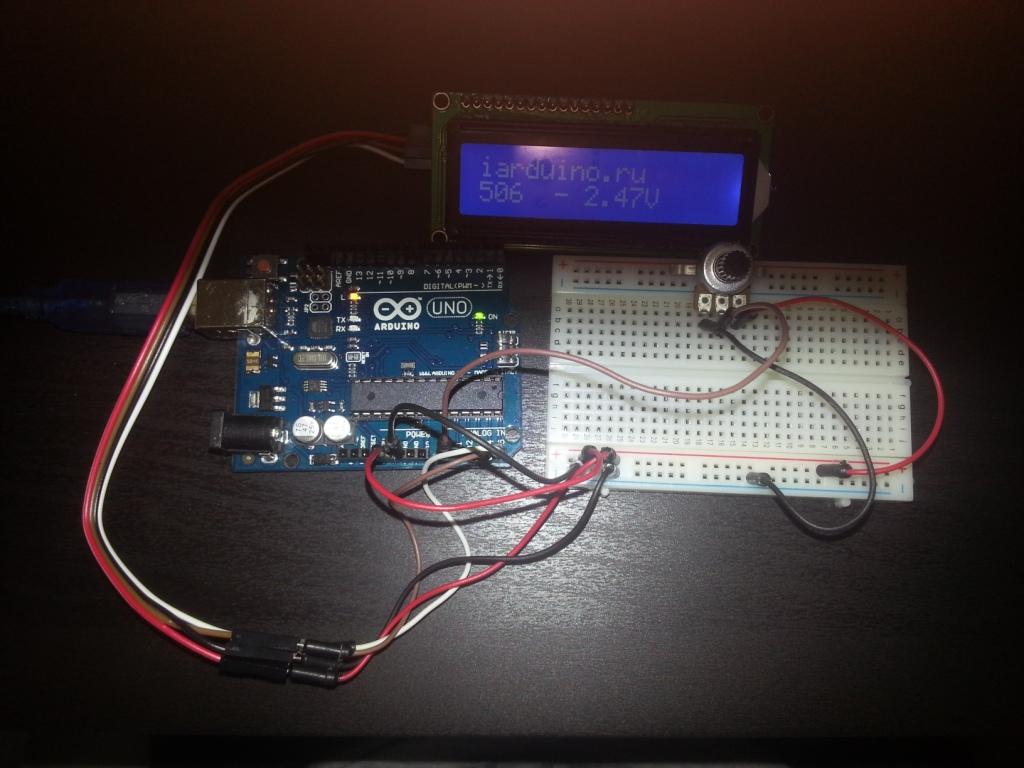

Фото:
