Урок 4. Подключение LCD1602 по I2C к Ардуино

К сожалению стандартная схема подключения расмотренная в предыдущих уроках не всегда удобна, так как занимает как минимум 6 цифровых выходов на арудине.

В этом уроке мы рассмотрим способ как это можно обойти и использовать только два аналоговых выхода.

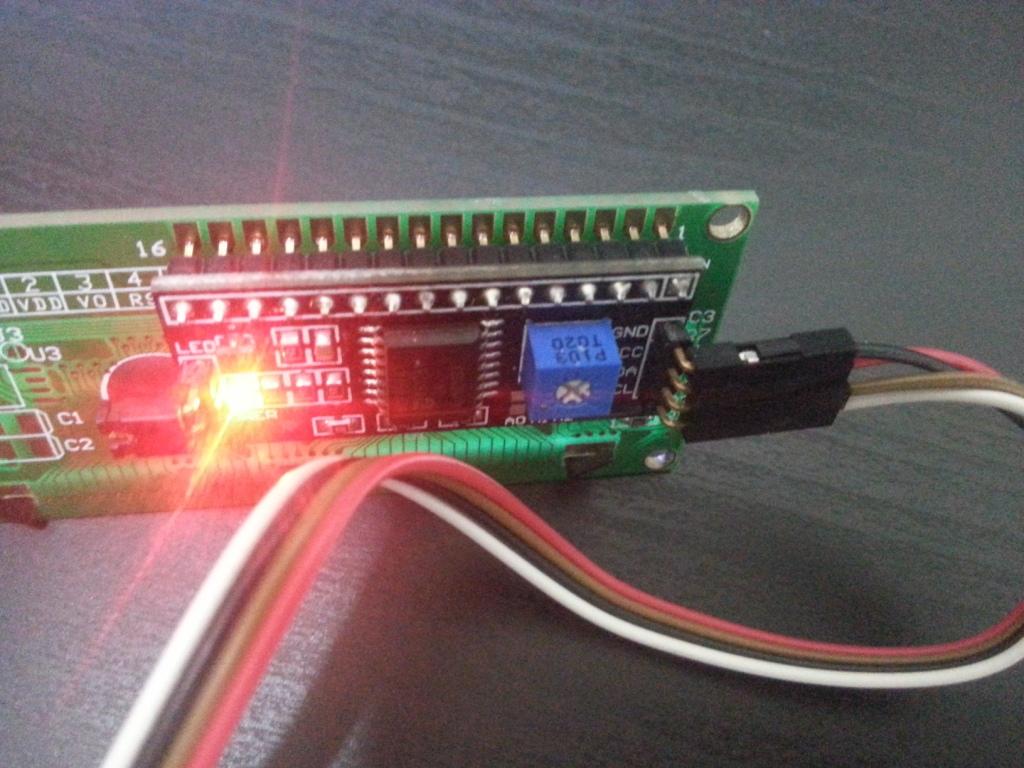

Нам понадобится дополнительный модуль 1602 LCD конвертор в IIC/I2C. Он припаивается к нашему дисплею как видно на фото ниже.

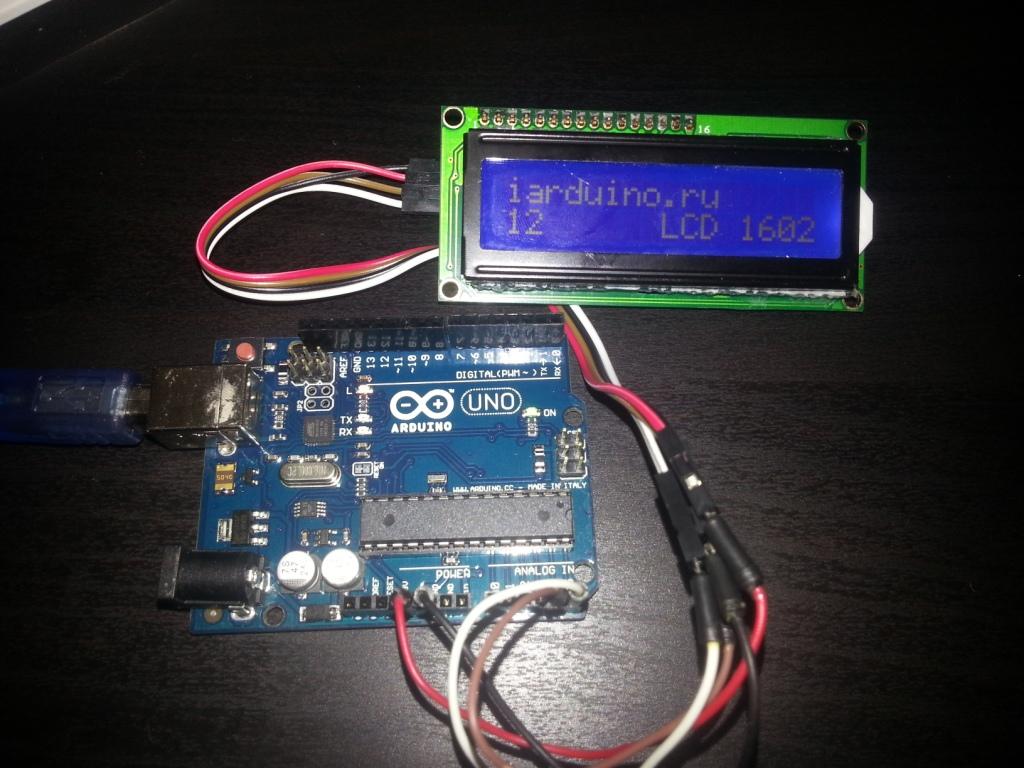

И подключается к ардуине следующим образом

Arduino Mega Arduino Uno LCD i2c Цвет проводов на фото
GND GND GND Черный
5V 5V VCC Красный
20 (SDA) A4 SDA Коричневый
21(SCL) A5 SCL Белый

Этот способ подключения работает только со специально библиотекой, скачать библиотеку можно по ссылке (LiquidCrystal_I2C1602V1 Библиотека). Установите данную библиотеку.

Код программы:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27,16,2);  // Устанавливаем дисплей
void setup()
{
  lcd.init();
  lcd.backlight();// Включаем подсветку дисплея
  lcd.print("iarduino.ru");
  lcd.setCursor(8, 1);
  lcd.print("LCD 1602");
}
void loop()
{
  // Устанавливаем курсор на вторую строку и нулевой символ.
  lcd.setCursor(0, 1);
  // Выводим на экран количество секунд с момента запуска ардуины
  lcd.print(millis()/1000);
}

Видео:
