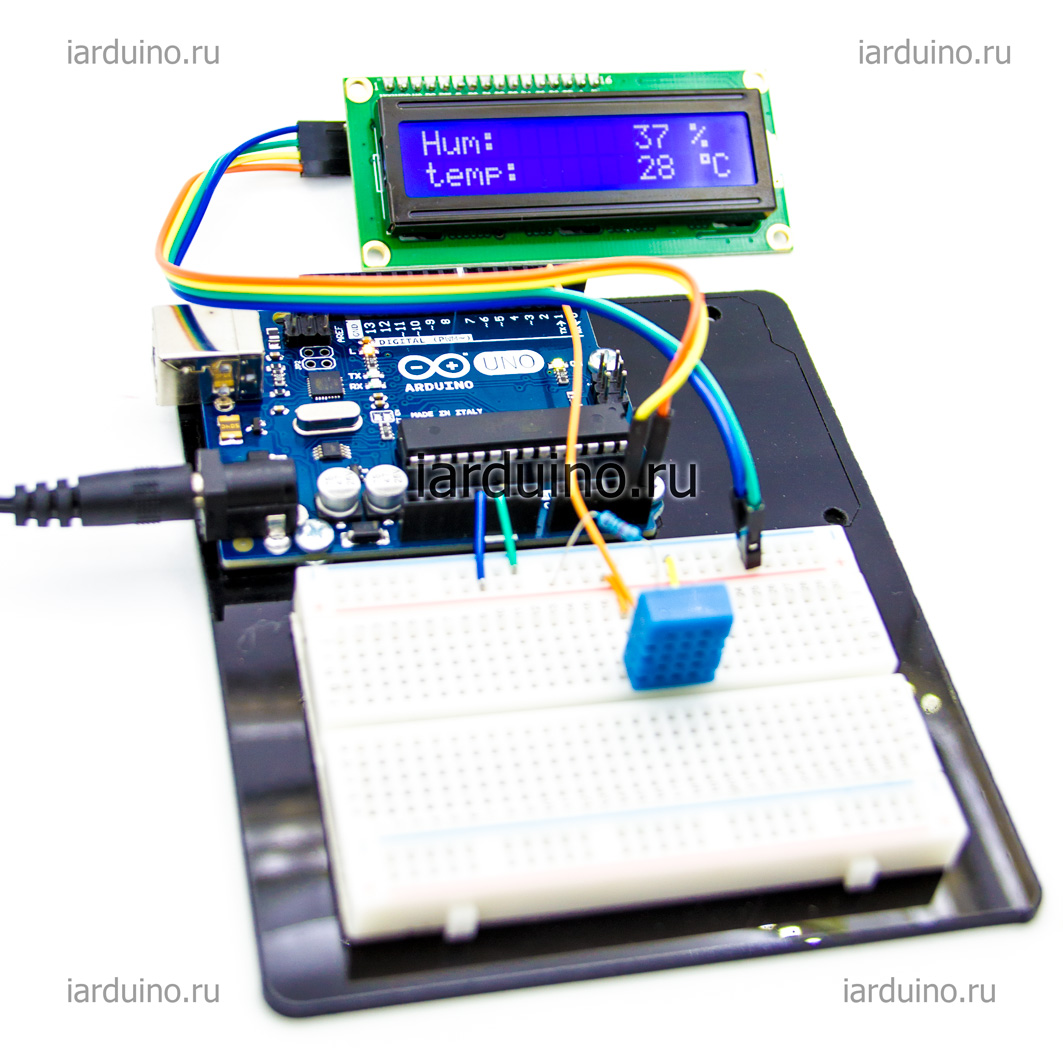

Урок 16. Подключение датчика DHT11 к Arduino UNO. Выводим температуру и влажность на LCD 1602 I2C дисплей

В этом уроке мы рассмотрим самый популярный датчик температуры DHT11. Научимся считывать показания датчика и выводить на LCD 1602 I2C дисплей.


Нам понадобится:

Для реализации проекта нам необходимо установить библиотеки:

Схема подключения:

Этом уроке к arduino uno будет подключено два модуля, датчик температуры и влажности DHT11 и символьный дисплей LCD1602 IIC/I2.

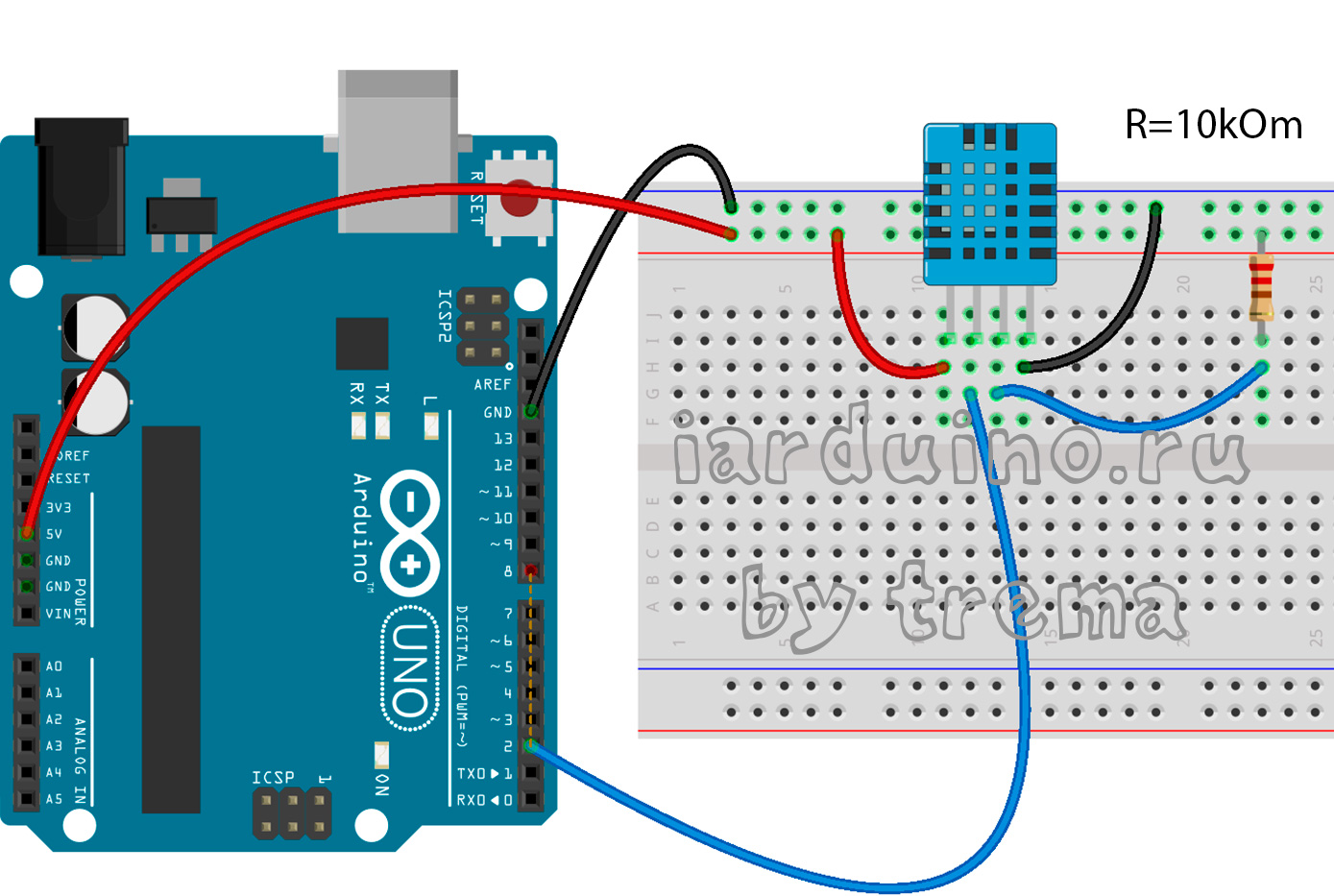

1) Датчик DHT11 с помощью которого будем получать данные о температуре и влажности окружающей среды, подключается следующим образом.


Описание подключения DHT11 к Arduino:

DHT11 Arduino
1 контакт 5V
2 контакт Pin 2
3 контакт Через резистор 10 kOm к 5V
4 контакт GND

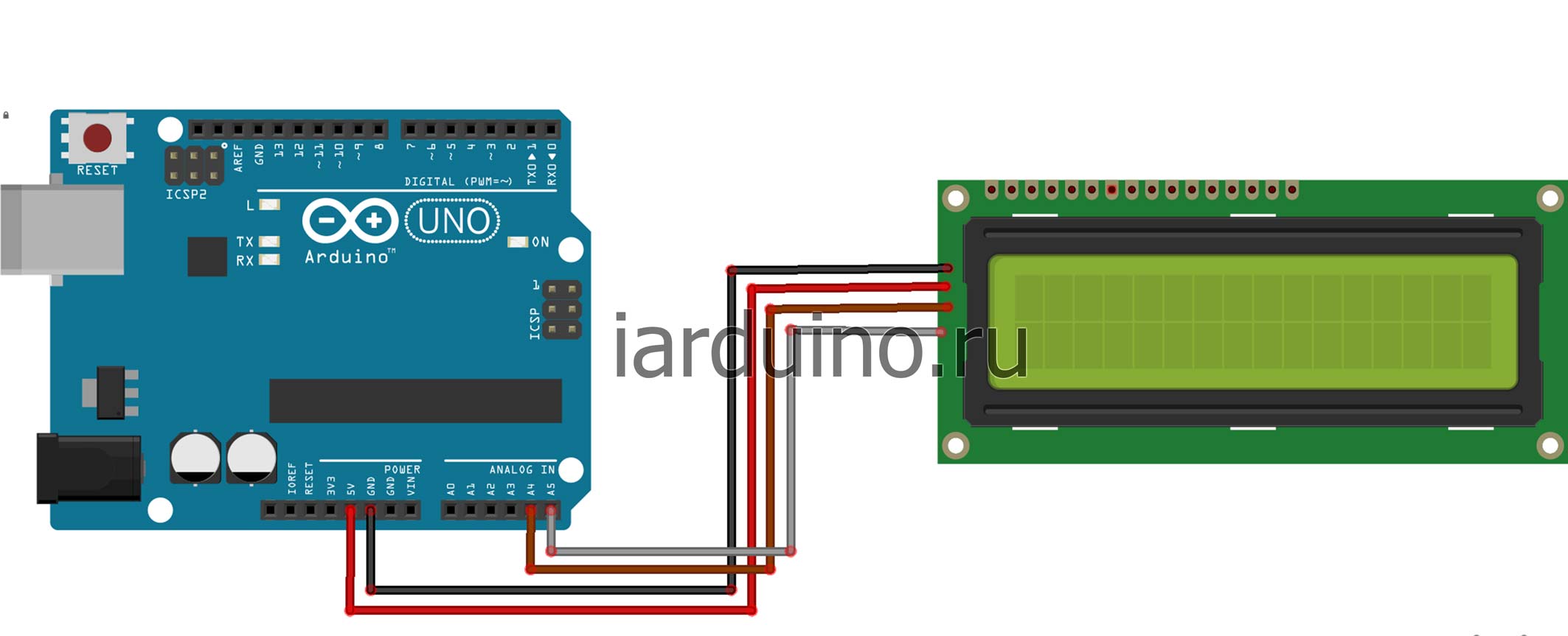

2) Теперь подключаем символьный дисплей LCD1602 IIC/I2C к Arduino uno, на который будет выводиться информация о температуре и влажности.

Описание подключения LCD1602 IIC/I2C к Arduino:

Arduino LCD1602 IIC/I2C Цвет проводов на фото
GND GND Черный
5V VCC Красный
A4 SDA Коричневый
A5 SCL Серый

Скетч:

Не забудьте установить библиотеки указанные в начале урока.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
#include <dht11.h>
dht11 sensor;
#define DHT11PIN 2
byte degree[8] = // кодируем символ градуса
{
  B00111,
  B00101,
  B00111,
  B00000,
  B00000,
  B00000,
  B00000,
};
void setup()
{
  lcd.init();
  lcd.backlight();
  lcd.createChar(1, degree); // Создаем символ под номером 1
}
void loop()
{
  int chk = sensor.read(DHT11PIN);
  lcd.setCursor(0, 0);
  lcd.print("Hum:          %");
  lcd.setCursor(11, 0);
  lcd.print(sensor.humidity);
  lcd.setCursor(0, 1);
  lcd.print("temp:         1C");
  lcd.setCursor(11, 1);
  lcd.print(sensor.temperature);
  delay(2000);
}

Скачать скетч текущего

Демонстрация работы:
