Урок 10. Контроль доступа. RFID-rc522 + Servo + Arduino

Необходимые детали
Видео уроки

В данном уроке мы научимся делать простую систему, которая будет отпирать замок по электронному ключу (Метке).

В дальнейшем Вы можете доработать и расширить функционал. Например, добавить функцию "добавление новых ключей и удаления их из памяти". В базовом случае рассмотрим простой пример, когда уникальный идентификатор ключа предварительно задается в коде программы.

В этом уроке нам понадобится:

Для реализации проекта нам необходимо установить библиотеки:

Сборка:

1) RFID-модуль RC522 подключается к arduino проводами Папа-Мама в следующей последовательности:

MFRC522 Arduino Uno Arduino Mega Arduino Nano v3 Arduino Leonardo/Micro Arduino Pro Micro
RST 9 5 D9 RESET/ICSP-5 RST
SDA(SS) 10 53 D10 10 10
MOSI 11 (ICSP-4) 51 D11 ICSP-4 16
MISO 12 (ICSP-1) 50 D12 ICSP-1 14
SCK 13 (ICSP-3) 52 D13 ICSP-3 15
3.3V 3.3V 3.3V Стабилизатор 3,3В Стабилизатор 3,3В Стабилизатор 3,3В
GND GND GND GND GND GND

Более подробно о подключении Rfid модуля.

2) Теперь нужно подключить Зуммер, который будет подавать сигнал, если ключ сработал и замок открывается, а второй сигнал, когда замок закрывается.

Зуммер подключаем в следующей последовательности:


Arduino Зуммер
5V VCC
GND GND
pin 5 IO

3) В роли отпирающего механизма будет использоваться сервопривод. Сервопривод может быть выбран любой, в зависимости от требуемых вам размеров и усилий, который создает сервопривод. У сервопривода имеется 3 контакта:

Arduino Сервопривод
5V * Красный (Центральный)
GND Черный или Коричневый (Левый)
pin 6 Белый или Оранжевый (Правый)

*Сервопривод рекомендуется питать от внешнего источника питания, если запитать сервопривод от ардуины, то могут возникнуть помехи и перебои в работе arduino. Организовать это можно с помощью источника питания 9V и комбинированного стабилизатора 5V ,3.3V.

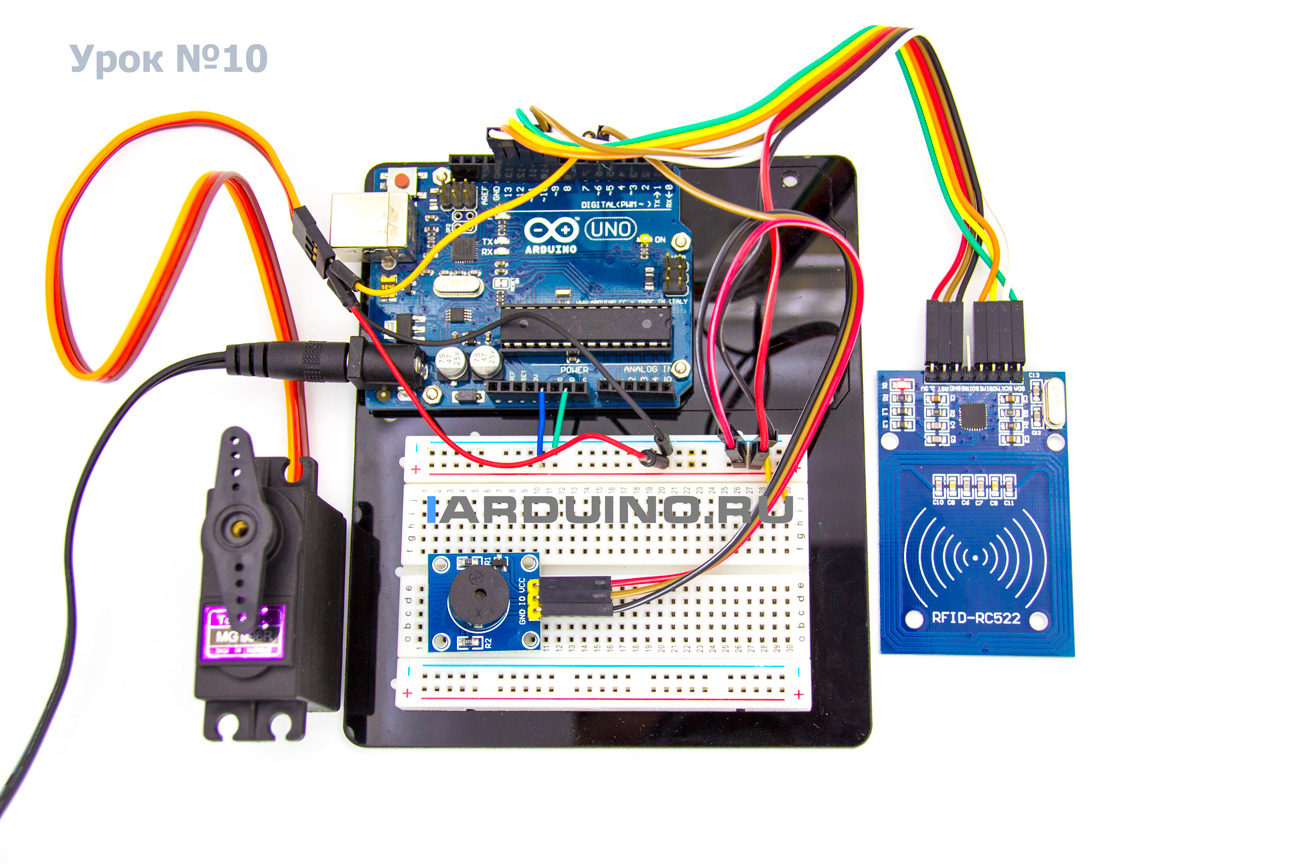

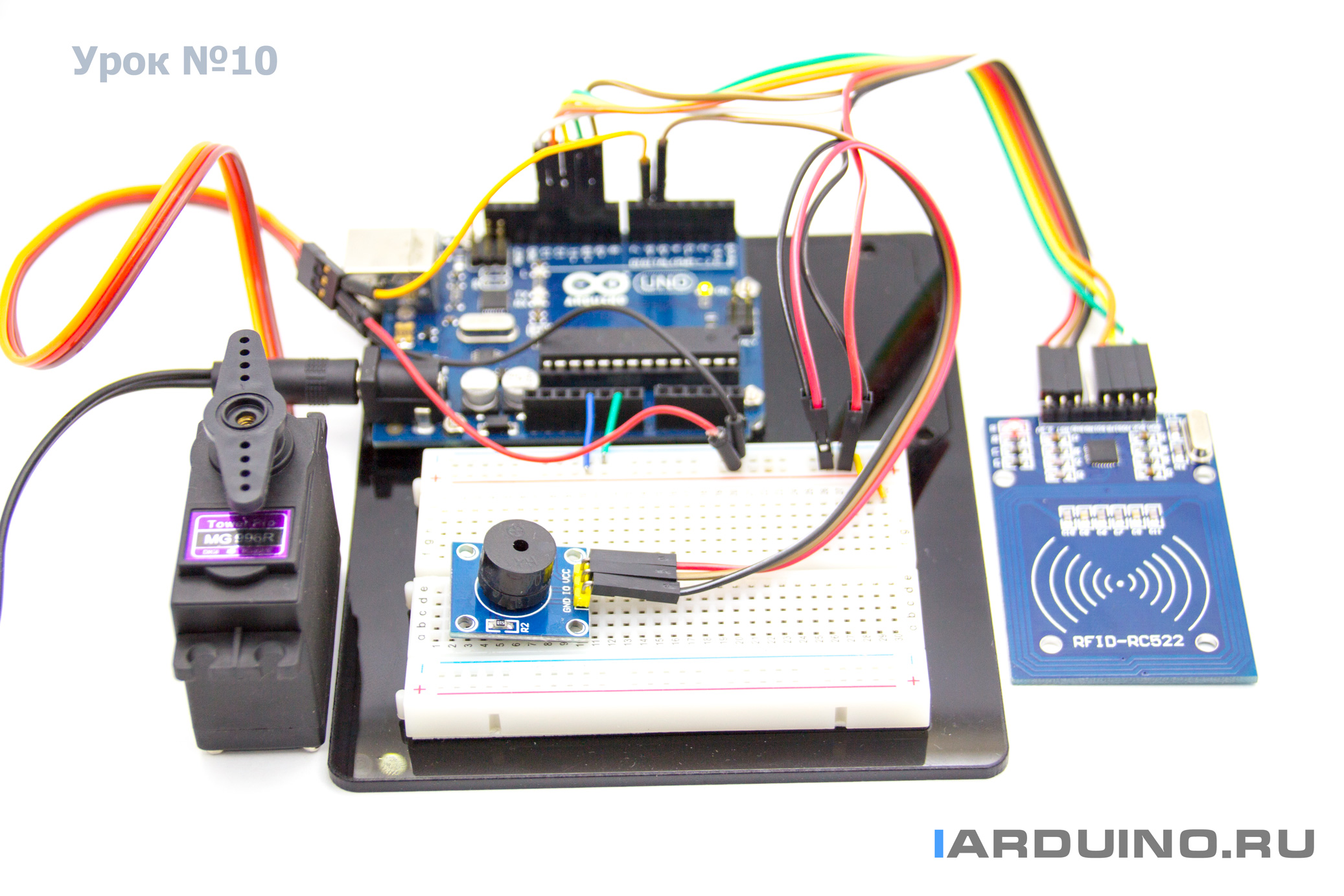

Более наглядно Вы можете посмотреть, как мы подключили все модули на картинке ниже:

Контроль доступа. RFID-rc522 Servo Arduino

Теперь, если все подключено, то можно переходить к программированию.

Скетч:

#include <Servo.h>
#include <SPI.h>
#include <MFRC522.h> // библиотека "RFID".
#define SS_PIN 10
#define RST_PIN 9
MFRC522 mfrc522(SS_PIN, RST_PIN);
unsigned long uidDec, uidDecTemp;  // для храниения номера метки в десятичном формате
Servo servo;
void setup() {
  Serial.begin(9600);
  Serial.println("Waiting for card...");
  SPI.begin();  //  инициализация SPI / Init SPI bus.
  mfrc522.PCD_Init();     // инициализация MFRC522 / Init MFRC522 card.
  servo.attach(6);
  servo.write(0);  // устанавливаем серву в закрытое сосотояние
}
void loop() {
  // Поиск новой метки
  if ( ! mfrc522.PICC_IsNewCardPresent()) {
    return;
  }
  // Выбор метки
  if ( ! mfrc522.PICC_ReadCardSerial()) {
    return;
  }
  uidDec = 0;
  // Выдача серийного номера метки.
  for (byte i = 0; i < mfrc522.uid.size; i++)
  {
    uidDecTemp = mfrc522.uid.uidByte[i];
    uidDec = uidDec * 256 + uidDecTemp;
  }
  Serial.println("Card UID: ");
  Serial.println(uidDec); // Выводим UID метки в консоль.
  if (uidDec == 3763966293) // Сравниваем Uid метки, если он равен заданому то серва открывает.
  {
    tone(5, 200, 500); // Делаем звуковой сигнал, Открытие
    servo.write(90); // Поворациваем серву на угол 90 градусов(Отпираем какой либо механизм: задвижку, поворациваем ключ и т.д.)
    delay(3000); // пауза 3 сек и механизм запирается.
    tone(5, 500, 500); // Делаем звуковой сигнал,  Закрытие
  }
  servo.write(0);  // устанавливаем серву в закрытое сосотояние
}

Разберем скетч более детально:

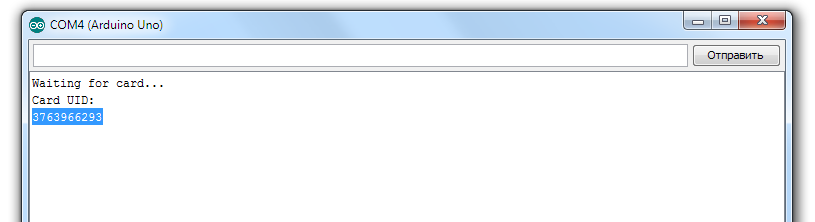

Для того, что бы узнать UID карточки(Метки), необходимо записать данный скетч в arduino, собрать схему, изложенную выше, и открыть Консоль (Мониторинг последовательного порта). Когда вы поднесете метку к RFID, в консоли выведется номер

Полученный UID необходимо ввести в следующую строчку:

if (uidDec == 3763966293) // Сравниваем Uid метки, если он равен заданному то сервопривод открывает задвижку.

У каждой карточки данный идентификатор уникальный и не повторяется. Таком образом, когда вы поднесете карточку, идентификатор которой вы задали в программе, система откроет доступ с помощью сервопривода.
