Урок 15. Bluetooth модуль HC-06 подключение к Arduino. Управление устройствами с телефона.

Необходимые детали
Видео уроки

Очень часто в ваших проектах возникает необходимость в дистанционном управлении или передачи данных с ваших телефонных гаджетов.


Один из самых популярных и распространенных методов обмена данными посредством Bluetooth.

Сегодня мы разберем простые примеры как можно подключить Bluetooth модуль к Arduino и настроить дистанционное управление с телефона.

Нам понадобится:

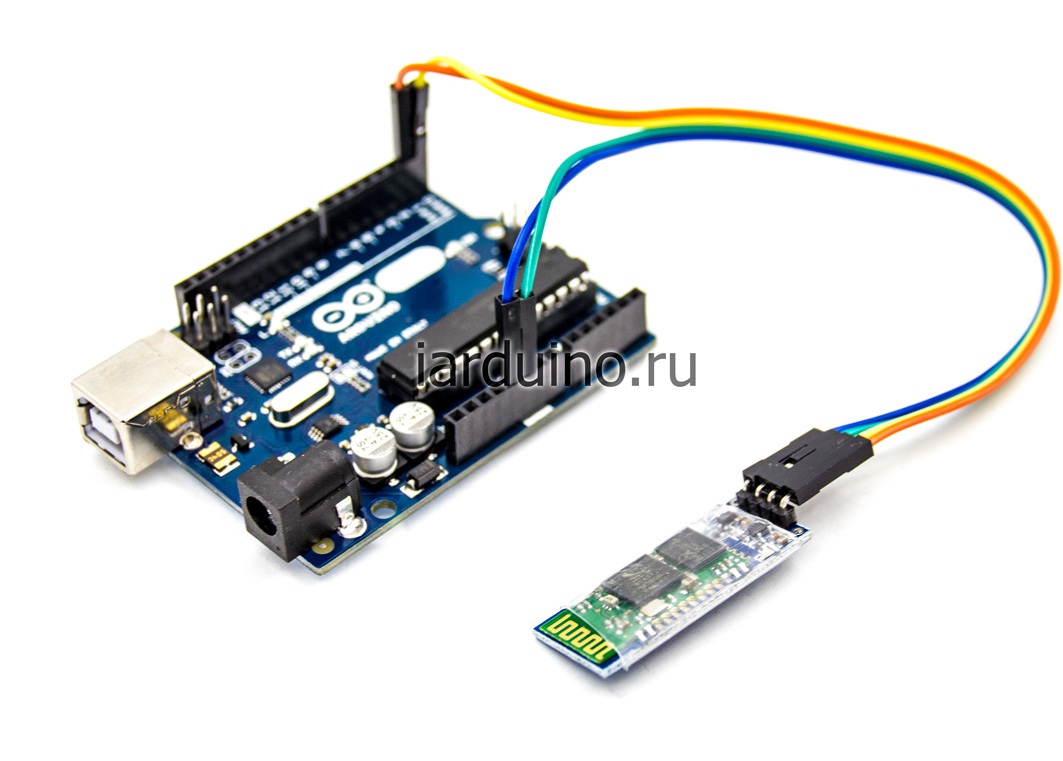

Схема подключения Bluetooth к Arduino:

Подключать Bluetooth модуль к микроконтроллеру Arduino удобнее всего с помощью проводков ПАПА-МАМА.

Arduino Bluetooth
Pin 1 (TX) RXD
Pin 0 (RX) TXD
GND GND
5V VCC

Будьте внимательны, подключать подключать нужно TX -> RXD ,RX -> TXD.

Теперь необходимо записать пробный код программы:

Во время загрузки скетча необходимо что бы Bluetooth модуль был отключен от микроконтроллера arduino. В противном случае скетч не запишется, потому что связь с Bluetooth модулем происходит по одному и томуже порту RX и TX, что и USB.

int val;
int LED = 13;
void setup()
{
  Serial.begin(9600);
  pinMode(LED, OUTPUT);
  digitalWrite(LED, HIGH);
}
void loop()
{
  if (Serial.available())
  {
    val = Serial.read();
    // При символе "1" включаем светодиод
    if (val == '1')
    {
      digitalWrite(LED, HIGH);
    }
    // При символе "0" выключаем светодиод
    if ( val == '0')
    {
      digitalWrite(LED, LOW);
    }
  }
}

Скачать скетч можно по ссылке.

После того как скетч записан и Bluetooth модуль подключен к Arduino, можно перейти к следующему шагу.

Подключение Bluetooth к телефону

Желательно в качестве источника питания для arduino использовать не USB, а внешний Блок питания на 9 В.

  1. Включаем Bluetooth на телефоне и ищем новые устройства
  2. Находим в списке расстройств "HC-06" и подключаемся к нему.
  3. Телефон спросит пин-код. необходимо ввести "1234" или "0000"
  4. Ура. Устройство подключено.

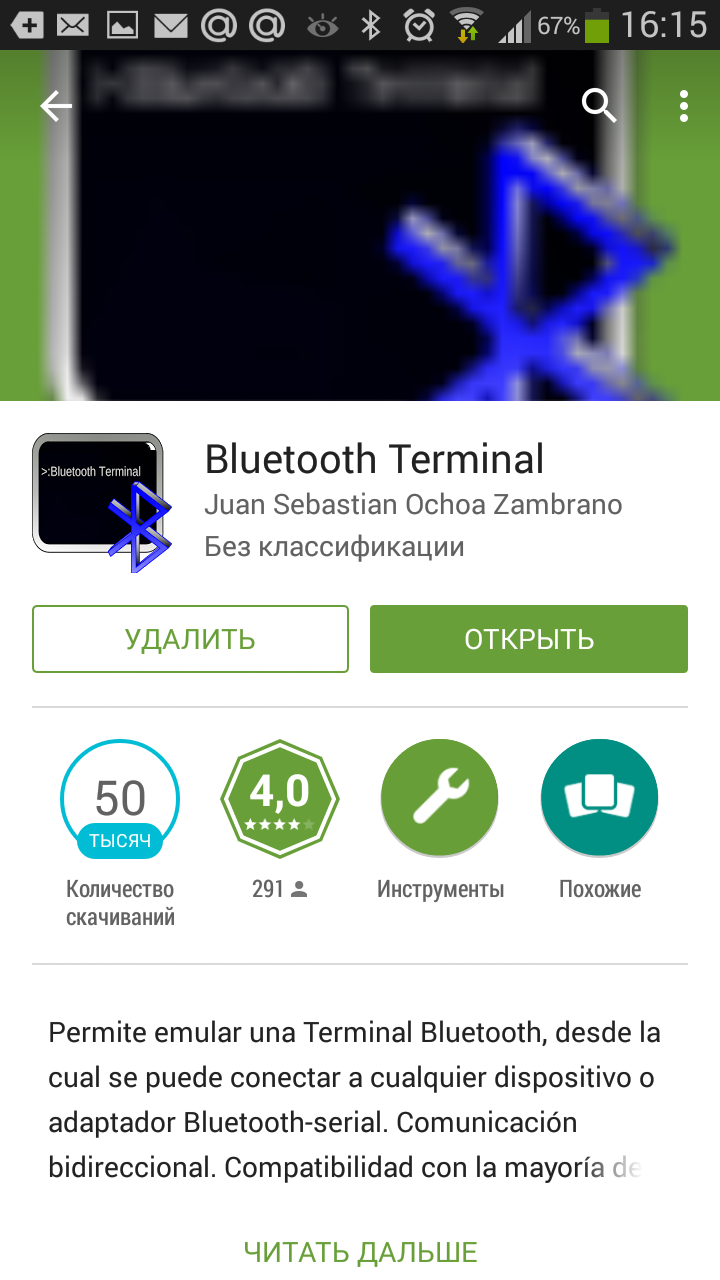

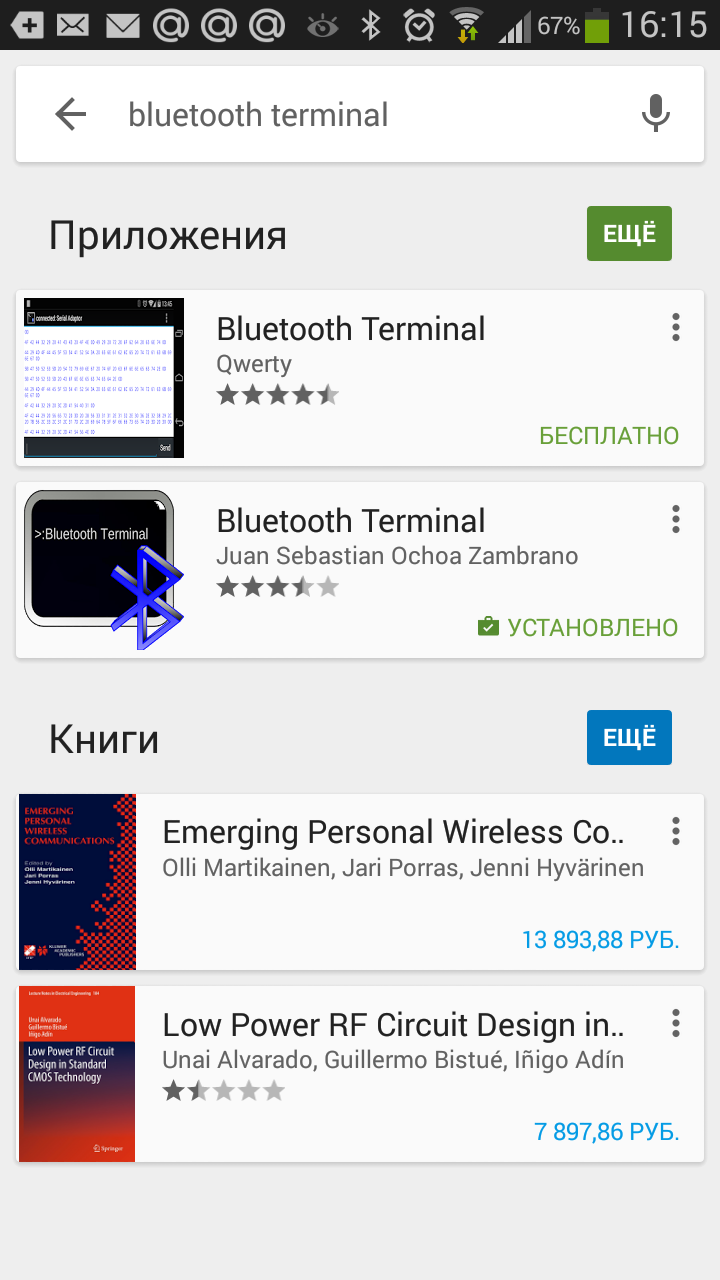

Теперь нужно скачать bluetooth terminal на ваш телефон. Мы рассмотрим на примере платформы Android.

Вы можете установить разные bluetooth терминалы, как правило они отличаются только разными дизайнами, функционал от этого не меняется. Так же можно найти и терминал и для продуктов ios.

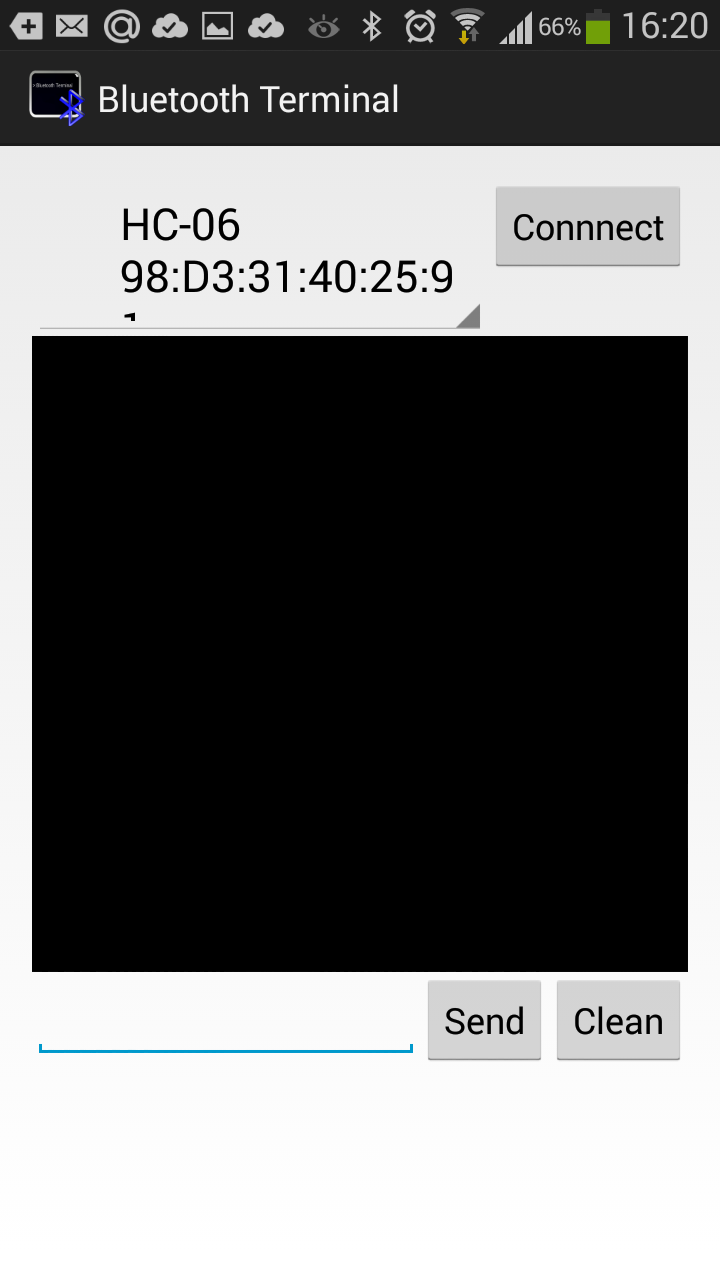

После того как мы установили терминал, запускаем его выбираем наш bluetooth модуль HC-06 и подключаемся к нему.

Пришло время попробовать проект в деле. Пишем в терминале цифру "0" и отправляем. Светодиод L который находится на плате arduino рядом с pin 13, должен погаснуть. Теперь отправим через терминал цифру "1" и светодиод L должен зажечься.

Демонстрация работы:


Домашняя работа:

  • Изменить скетч так, что бы светодиод зажигался и потухал с помощью одной и той же команды например "G".
  • Дописать скетч и научить его преобразовывать текстовые данные приходящие через блютус в цифровые и реализовать димер, зажигать светодиод с помощью ШИМ, на заданную яркость от 0 до 254 приходящую через bluetooth.
