Умная теплица на Arduino с управлением/мониторингом по GSM/GPRS

Описание:

В данном проекте мы создадим умную теплицу, которая способна управлять освещением, проветриванием и автополивом, имеет на борту часы реального времени и GSM/GPRS Shield для удалённого управления всей системой, а так же для мониторинга текущего состояния.

Видео:

Логика:

Данное устройство позволит вам организовать полностью автоматический режим работы вашей теплицы или гроу-бокса (на случай, если вы выращиваете овощи/фрукты зимой в домашних условиях). Система позволяет управлять сразу 3 важными параметрами: освещение, температура, орошение.

Логика довольна проста:

  • Датчик освещённости фиксирует количество света, попадающего на растение и при понижении его ниже критической отметки - включает дополнительное освещение;
  • Датчики влажности и температуры фиксируют влажность и температуру как воздуха, так и земли, благодаря чему вовремя происходит проветривание или закрытие теплицы, дабы урожай не вымерз и не сгорел;
  • Наличие модуля часов реального времени позволит задать точное время дня (или ночи), когда насос будет подавать воду к растению. При этом длительность полива тоже можно задать!
  • И дополнением к данной системе станет наш GSM/GPRS Shield, благодаря которому вы сможете как следить за состоянием вашего зелёного друга, так и вовремя задать требуемый режим или выполнить команду просто отправив смс на устройство;

Следуя инструкциям нашего урока в скором времени вы сможете обзавестить своей собственной "умной теплицей", которая будет радовать вас круглый год!

Нам понадобится:

Для реализации проекта необходимо установить следующие библиотеки:

О том, как устанавливать библиотеки, Вы можете ознакомиться на странице Wiki - Установка библиотек в Arduino IDE.

Подключение:

Для удобства подключения мы воспользуемся Trema Shield для Arduino.

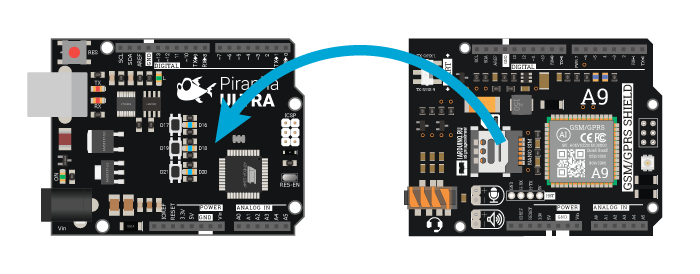

Для начала подключим GSM/GPRS Shield к Piranha ULTRA:

Стоит добавить, что в том, случае, если вы не будете использовать в проекте GSM/GPRS Shield, для нормальной работы устройства будет достаточно и версии Arduino/Piranha UNO.

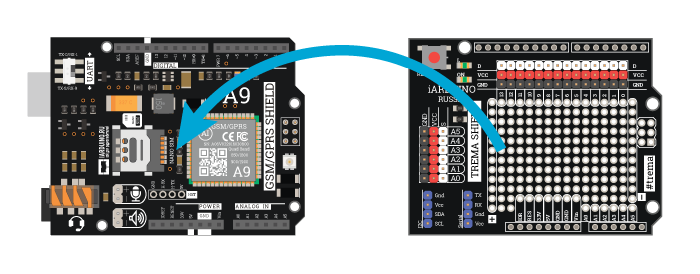

Подключим Trema Shield к GSM/GPRS Shield:

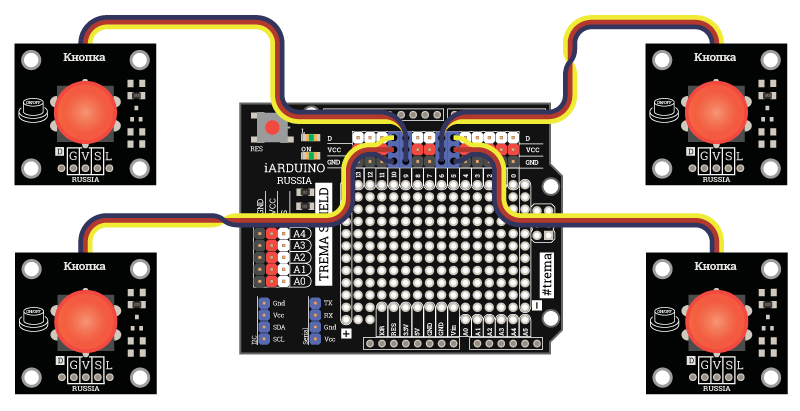

Подключим к Trema Shield 4 Trema-кнопки:

Кнопка "НАЗАД"Trema Shield
SD5
VVCC
GGND
Кнопка "ВПЕРЁД"Trema Shield
SD6
VVCC
GGND
Кнопка "ПРИНЯТЬ/ВОЙТИ"Trema Shield
SD9
VVCC
GGND
Кнопка "ОТМЕНИТЬ/ВЫЙТИ"Trema Shield
SD10
VVCC
GGND

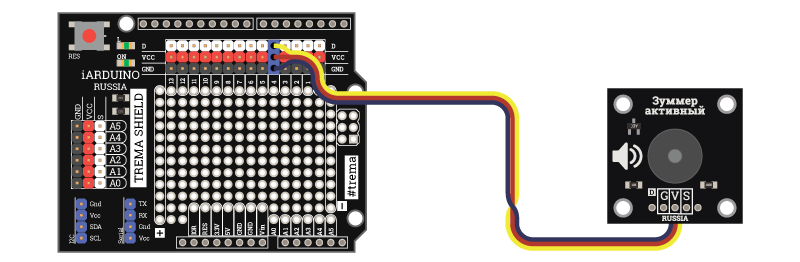

Подключим к Trema Shield Trema Зуммер:

ЗуммерTrema Shield
SD4
VVCC
GGND

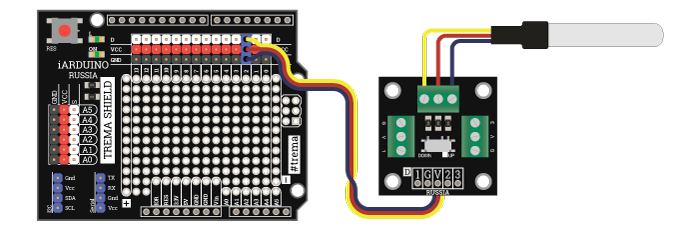

Подключим к Trema Shield Trema Датчик температуры:

Датчик температуры DS18B20Модуль PULL SWITCH UP/DOWNTrema Shield
Жёлтый провод2D2
Красный проводVVCC
Синий проводGGND

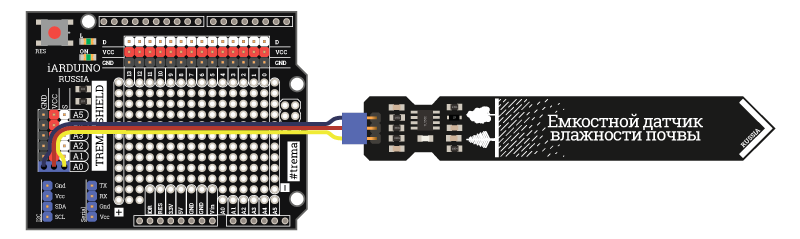

Подключим к Trema Shield емкостной Trema Датчик влажности почвы:

Датчик влажности почвыTrema Shield
SA0
VVCC
GGND

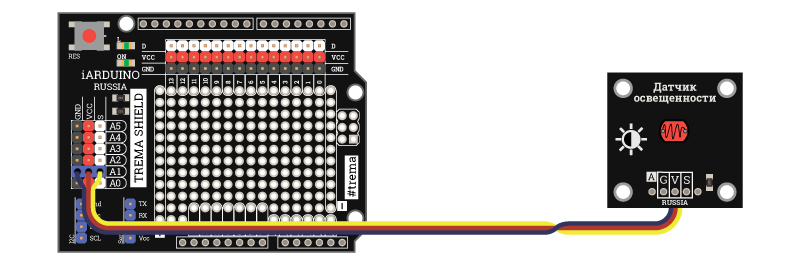

Подключим к Trema Shield Trema Датчик освещённости:

Датчик освещённостиTrema Shield
SA1
VVCC
GGND

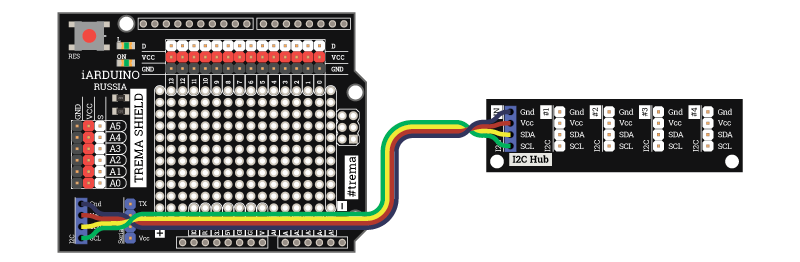

Подключим к Trema Shield Trema I2C Hub:

I2C HubTrema Shield
SCLSCL
SDASDA
VccVcc
GNDGnd

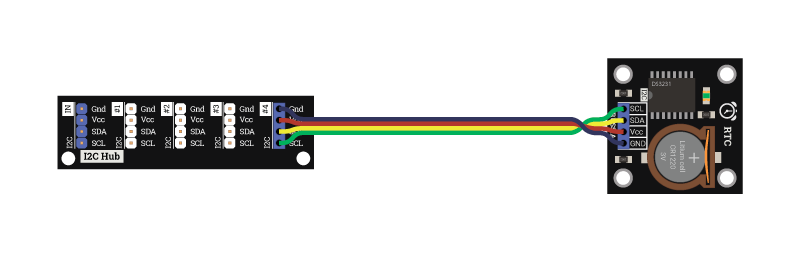

Подключим к Trema I2C Hub через I2C Trema Часы реального времени:

Часы реального времениI2C Hub
SCLSCL
SDASDA
VccVcc
GNDGnd

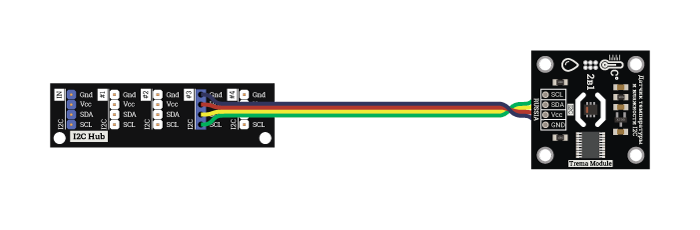

Подключим к Trema I2C Hub через I2C Trema Датчик температуры и влажности I2C-Flash:

Датчик температуры и влажностиI2C Hub
SCLSCL
SDASDA
VccVcc
GNDGnd

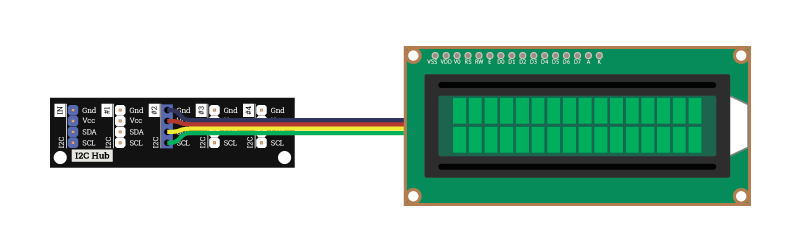

Подключим к Trema I2C Hub через I2C ЖК Дисплей:

ЖК ДисплейI2C Hub
SCLSCL
SDASDA
VccVcc
GNDGnd

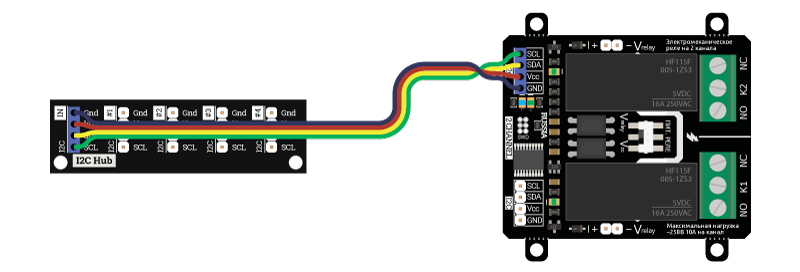

Подключим к Trema I2C Hub через I2C Flash электромеханическое реле:

Прежде, чем переходить к подключению I2C реле к проекту, их необходимо заранее настроить на правильные адреса. О том, как это сделать, подробно рассказано (и показано) в нашей статье о данных реле: НАЖМИ МЕНЯ!

Электромеханическое релеI2C Hub
SCLSCL
SDASDA
VccVcc
GNDGnd

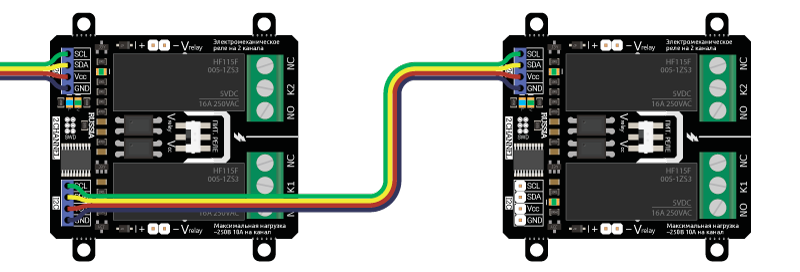

Подключим второе I2C Flash электромеханическое реле к первому:

Электромеханическое релеЭлектромеханическое реле
SCLSCL
SDASDA
VccVcc
GNDGnd

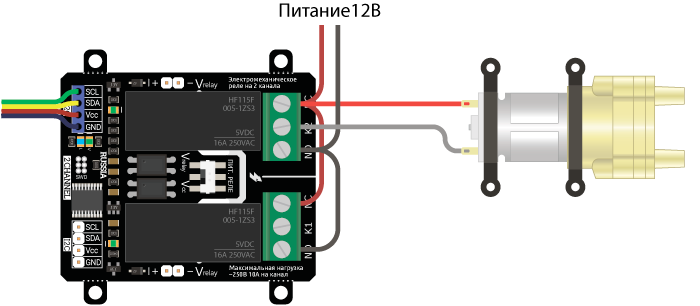

Подключим к первому реле мембранный насос:

Подключим к первому реле светодиодную ленту:

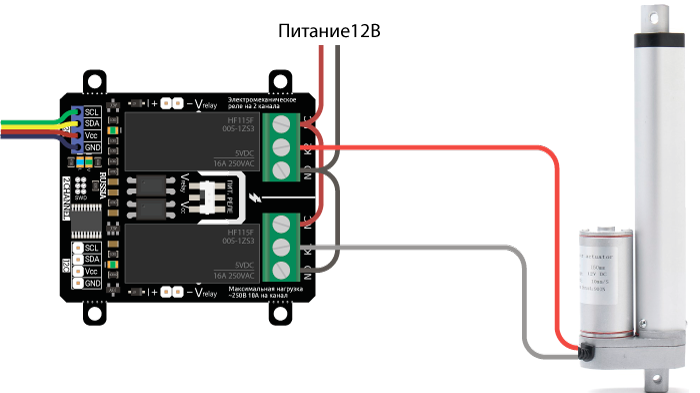

Подключим ко второму реле линейный толкатель:

Скетч проекта:

#include "Wire.h"
#include "iarduino_I2C_Relay.h"
#include "LiquidCrystal_I2C.h"
#include "iarduino_I2C_SHT.h"
#include "iarduino_RTC.h"
#include "OneWire.h"
#include "DallasTemperature.h"
#include "EEPROM.h"

//------------------------------------------------------------------------//
#define GSM_USING_FLAG                    0
//------------------------------------------------------------------------//
#define DEFAULT_SCREEN                    0
//------------------------------------------------------------------------//
#define LIGHT_SCREEN                      1
#define AIRING_ROOM_SCREEN                2
#define PUMP_SCREEN                       3
#define SETTINGS_SCREEN                   4
//------------------------------------------------------------------------//
#define LIGHT_RESUME_SCREEN               11
#define LIGHT_MIN_LIGHT_SCREEN            12
#define AIRING_ROOM_RESUME_SCREEN         21
#define AIRING_ROOM_MIN_TEMP_SCREEN       22
#define AIRING_ROOM_MAX_TEMP_SCREEN       23
#define PUMP_RESUME_SCREEN                31
#define PUMP_WORKING_TIME_SCREEN          32
#define PUMP_DELAY_TIME_SCREEN            33
#define SETTINGS_RTC_SCREEN               41
#define SETTINGS_RELE_SCREEN              42
#define SETTINGS_ZUMMER_SCREEN            43
//------------------------------------------------------------------------//
#define LIGHTING_RESUME_SET               111
#define LIGHTING_MIN_VALUE_SET            121
#define AIRING_ROOM_RESUME_SET            211
#define AIRING_ROOM_MIN_TEMP_SET          221
#define AIRING_ROOM_MAX_TEMP_SET          231
#define AUTOPUMP_RESUME_SET               311
#define AUTOPUMP_TIME_SET                 321
#define AUTOPUMP_WORKING_DELAY_SET        331
#define SETTINGS_RTC_HOUR_SCREEN          411
#define SETTINGS_RTC_MINUTES_SCREEN       412
#define SETTINGS_RTC_SECONDS_SCREEN       413
#define SETTINGS_RTC_WEEK_DAY_SCREEN      414
#define SETTINGS_RTC_DAY_SCREEN           415
#define SETTINGS_RTC_MONTH_SCREEN         416
#define SETTINGS_RTC_YEAR_SCREEN          417
#define SETTINGS_RELE_1_SCREEN            421
#define SETTINGS_RELE_2_SCREEN            422
#define SETTINGS_RELE_3_SCREEN            423
#define SETTINGS_RELE_4_SCREEN            424
#define ZUMMER_RESUME_SET                 431
//------------------------------------------------------------------------//
#define RTC_HOUR_SET                      4111
#define RTC_MINUTE_SET                    4121
#define RTC_SECONDS_SET                   4131
#define RTC_WEEK_DAY_SET                  4141
#define RTC_DAY_SET                       4151
#define RTC_MONTH_SET                     4161
#define RTC_YEAR_SET                      4171
#define RELE_1_TEST_SET                   4211
#define RELE_2_TEST_SET                   4221
#define RELE_3_TEST_SET                   4231
#define RELE_4_TEST_SET                   4241
//------------------------------------------------------------------------//
#define HOURS                             0
#define MINUTES                           1
#define SECONDS                           2
#define WEEK_DAY                          3
#define DAY                               4
#define MONTH                             5
#define YEAR                              6
//------------------------------------------------------------------------//
#define BTN_UP                            0
#define BTN_DWN                           1
#define BTN_OK                            2
#define BTN_ESC                           3
//------------------------------------------------------------------------//
#define  MIN_HUMIDITY                     0
#define  MIN_TEMPERATURE_FOR_AIRING_ROOM  1
#define  MAX_TEMPERATURE_FOR_AIRING_ROOM  2
#define  TIME_FOR_START_PUMP              3
#define  DELAY_TIME_FOR_PUMP_WORKING      4
#define  SELECTED_LIGHTING_RESUME         5
#define  SELECTED_AIRING_ROOM_RESUME      6
#define  SELECTED_PUMP_WORK_RESUME        7
#define  SELECTED_RELE_1_RESUME           8
#define  SELECTED_RELE_2_RESUME           9
#define  SELECTED_RELE_3_RESUME           10
#define  SELECTED_RELE_4_RESUME           11
#define  SELECTED_ZUMMER_RESUME           12
//------------------------------------------------------------------------//
#define SMS_LIGHT_RESUME                  0
#define SMS_LIGHTING_MIN_VALUE_SET        1
#define SMS_AIRING_ROOM_RESUME            2
#define SMS_AIRING_ROOM_MIN_TEMP_SET      3
#define SMS_AIRING_ROOM_MAX_TEMP_SET      4
#define SMS_AUTOPUMP_RESUME               5
#define SMS_AUTOPUMP_WORKING_TIME         6
#define SMS_AUTOPUMP_WORKING_DELAY        7
#define SMS_SET_NEW_RTC_TIME              8
#define SMS_GET_FULL_STATE_INFO           9
#define SMS_GET_ALL_COMMAND_LIST          10
//------------------------------------------------------------------------//
#define LIGHT_OFF                         0
#define LIGHT_ON                          1
#define LIGHT_AUTO                        2
//------------------------------------------------------------------------//
#define AIRING_ROOM_OFF                   0
#define AIRING_ROOM_OPEN                  1
#define AIRING_ROOM_CLOSE                 2
#define AIRING_ROOM_AUTO                  3
//------------------------------------------------------------------------//
#define PUMP_OFF                          0
#define PUMP_ON                           1
#define PUMP_AUTO                         2
//------------------------------------------------------------------------//
#define ZUMMER_OFF                        0
#define ZUMMER_ON                         1
#define ZUMMER_AUTO                       2
//------------------------------------------------------------------------//
#define RELE_OFF                          0
#define RELE_ON                           1
//------------------------------------------------------------------------//
const int TEMPERATURE_SENSOR_PIN = 2;
OneWire oneWire(TEMPERATURE_SENSOR_PIN);
DallasTemperature TEMPERATURE_SENSOR(&oneWire);

LiquidCrystal_I2C LCD(0x27, 16, 2);

iarduino_RTC RTC_MODULE(RTC_DS3231);

iarduino_I2C_Relay I2C_RELAY_1(0x09);
iarduino_I2C_Relay I2C_RELAY_2(0x0A);

iarduino_I2C_SHT TEMPERATURE_AND_HUMIDITY_SENSOR;

#if GSM_USING_FLAG
    #include "iarduino_GSM.h"
    iarduino_GSM GSM_MODULE;
    #include "SoftwareSerial.h"
    SoftwareSerial SOFT_SERIAL(7, 8);

    const char*     SMS_REQUEST_TEXT[] = { "LR", "LMIN", "ARR", "ARMIN", "ARMAX", "APR", "APTIME", "APDELAY", "TIME", "INFO", "HELP"};
    String          StrSmsTxt;
    char            SmsTxt[161];
    char            SmsNum[13];
    char            Number[13]  = "7_ВАШ_НОМЕР_ТЕЛЕФОНА";
    uint8_t         ColonSymbol;
    uint8_t         SmsCommandNumber;
    String          SmsTextAnswer_1, SmsTextAnswer_2, SmsTextAnswer_3, SmsTextAnswer_4, SmsTextAnswer_5, SmsTextAnswer_6;
#endif

const uint8_t   GROUND_HUMIDITY_PIN                   = A0;
const uint8_t   LIGHT_SENSOR_PIN                      = A1;
const uint8_t   ZUMMER_PIN                            = 4;
const uint8_t   DOWN_BUTTON_PIN                       = 5;
const uint8_t   UP_BUTTON_PIN                         = 6;
const uint8_t   OK_BUTTON_PIN                         = 9;
const uint8_t   ESC_BUTTON_PIN                        = 10;

const uint32_t  SENSOR_CHECK_TIME                     = 1000;
const uint16_t  MIN_GROUND_RAW_HUMIDITY               = 650;
const uint16_t  MAX_GROUND_RAW_HUMIDITY               = 325;
const uint8_t   MIN_GROUND_HUMIDITY_PERCENT           = 60;
const uint8_t   MAX_GROUND_HUMIDITY_PERCENT           = 99;
const uint8_t   HUMIDITY_GAP                          = 50;
const uint32_t  EEPROM_UPDATE_TIME                    = 30000;
const uint32_t  DEFAULT_SCREEN_RETURNING_TIME         = 10000;
const uint32_t  RELE_TEST_FULL_TIME                   = 2000;
const uint32_t  ZUMMER_WORKING_TIME                   = 1000;
const uint32_t  ZUMMER_NOT_WORKING_TIME               = 1000;
const uint32_t  OPEN_WINDOW_TIME                      = 10000;
const uint32_t  CLOSE_WINDOW_TIME                     = 10000;
const uint32_t  DEFAULT_SCREEN_CHANGE_PAGE_TIME       = 10000;
const uint8_t   DEGREE_SYMBOL[8]                      = {0xC, 0x12, 0x12, 0xC, 0x0, 0x0, 0x0, 0x0};

int             RealGroundTemperature                 = 0;
uint16_t        RealRawGroundHumidity                 = 0;
uint8_t         RealGroundHumidityPercent             = 0;
uint16_t        RealLightingValue                     = 0;
int             RealAirTemperature                    = 0;
uint8_t         RealAirHumidityPercent                = 0;
int             MenuItem                              = 0;
int32_t         RtcCurrentValue[]                     = {  0,  0,  0, 0,  0, 0, 0                   };
bool            ButtonState[]                         = {  0,  0,  0, 0                             };
int32_t         CurrentResumeOrBorderSettingValue[]   = {  0,  0,  0, 0,  0, 0, 0, 0, 0, 0, 0, 0, 0 };
const int32_t   DefaultResumeOrBorderSettingValue[]   = {320, 22, 30, 7, 30, 0, 0, 0, 0, 0, 0, 0, 0 };

bool            ButtonUpPushFlag                      = 0;
bool            ButtonDownPushFlag                    = 0;
bool            ButtonOkPushFlag                      = 0;
bool            ButtonEscPushFlag                     = 0;
bool            ChangeMenuScreenFlag                  = 1;
bool            SetNewResumeOrBorderValueFlag         = 1;
bool            LaunchDefaultMenuFlag                 = 1;
bool            StartPumpWorkingFlag                  = 1;
bool            StartZummerWorkingFlag                = 1;
bool            StartOpeningWindowFlag                = 1;
bool            StartClosingWindowFlag                = 1;
int             TemporaryOldValue                     = 0;
int             TemporaryNewValue                     = 0;
uint32_t        ChangeDefaultPageTimer_1              = millis();
uint32_t        ChangeDefaultPageTimer_2              = 0;
uint32_t        DefaultMenuTimer                      = 0;
uint32_t        ReleTestTimer                         = 0;
uint32_t        AutopumpWorkingTimeTimer              = 0;
uint32_t        ZummerWorkingTimeTimer                = 0;
uint32_t        ZummerNotWorkingTimeTimer             = 0;
uint32_t        OpeningWindowTimer                    = 0;
uint32_t        ClosingWindowTimer                    = 0;

void menu_depth_func();
void sensors_polling_func();
void button_up_func();
void button_down_func();
void button_ok_func();
void button_esc_func();
void scenario_func();
void eeprom_update_func();
void gsm_use_func();
void notification_new_value_saved_func();

void setup() {
  pinMode(GROUND_HUMIDITY_PIN,  INPUT);
  pinMode(LIGHT_SENSOR_PIN,     INPUT);
  pinMode(ZUMMER_PIN,           OUTPUT);
  pinMode(UP_BUTTON_PIN,        INPUT_PULLUP);
  pinMode(DOWN_BUTTON_PIN,      INPUT_PULLUP);
  pinMode(OK_BUTTON_PIN,        INPUT_PULLUP);
  pinMode(ESC_BUTTON_PIN,       INPUT_PULLUP);

  TEMPERATURE_AND_HUMIDITY_SENSOR.begin();
  TEMPERATURE_SENSOR.begin();

  I2C_RELAY_1.begin();
  I2C_RELAY_2.begin();
  I2C_RELAY_1.digitalWrite(ALL_CHANNEL, LOW);
  I2C_RELAY_2.digitalWrite(ALL_CHANNEL, LOW);

  RTC_MODULE.begin();
  RTC_MODULE.gettime();

  LCD.createChar(1, DEGREE_SYMBOL);

  LCD.init();
  LCD.backlight();
  LCD.clear();
  LCD.setCursor(4, 0);
  LCD.print("Welcome!");

#if GSM_USING_FLAG
  GSM_MODULE.begin(SOFT_SERIAL);
  while (GSM_MODULE.status() != GSM_OK) {
    LCD.clear();
    LCD.setCursor(0, 0);
    LCD.print("Waiting GSM...");
    delay(1000);
  }
  GSM_MODULE.TXTsendCodingDetect("п");
  GSM_MODULE.SMSsend( F("Инициализация прошла успешно."), Number);
#endif

  RtcCurrentValue[HOURS]    = RTC_MODULE.Hours;   // часы (в 24 часовом формате)
  RtcCurrentValue[MINUTES]  = RTC_MODULE.minutes; // минуты
  RtcCurrentValue[SECONDS]  = RTC_MODULE.seconds; // секунды
  RtcCurrentValue[WEEK_DAY] = RTC_MODULE.weekday; // день недели: 0 (воскресение), 1 (понедельник), ... , 6 (суббота)
  RtcCurrentValue[DAY]      = RTC_MODULE.day;     // день
  RtcCurrentValue[MONTH]    = RTC_MODULE.month;   // месяц
  RtcCurrentValue[YEAR]     = RTC_MODULE.year;    // год

  /*

    // ОЧИСТКА ВСЕЙ ПАМЯТИ EEPROM
    for (int i = 0 ; i < EEPROM.length() ; i++) {
    EEPROM.write(i, 0);
    }

  */

  if (EEPROM.read(100) == 1) {
    for (int i = 0; i < (sizeof(CurrentResumeOrBorderSettingValue) / sizeof(CurrentResumeOrBorderSettingValue[0])); i++) {
      byte HiByte           = EEPROM.read(i * 2);
      byte LowByte          = EEPROM.read(i * 2 + 1);
      int  EepromValue      = word(HiByte, LowByte);
      CurrentResumeOrBorderSettingValue[i] = EepromValue;
    }
  }

  else {
    for (int i = 0; i < (sizeof(CurrentResumeOrBorderSettingValue) / sizeof(CurrentResumeOrBorderSettingValue[0])); i++) {
      CurrentResumeOrBorderSettingValue[i] = DefaultResumeOrBorderSettingValue[i];
    }
  }

  RealLightingValue         = analogRead(LIGHT_SENSOR_PIN);
  TEMPERATURE_SENSOR.requestTemperatures();

  RealGroundTemperature     = TEMPERATURE_SENSOR.getTempCByIndex(0);

  RealAirTemperature        = TEMPERATURE_AND_HUMIDITY_SENSOR.getTem();
  RealAirHumidityPercent    = TEMPERATURE_AND_HUMIDITY_SENSOR.getHum();

  RealRawGroundHumidity     = analogRead(GROUND_HUMIDITY_PIN);
  RealGroundHumidityPercent = map(RealRawGroundHumidity, MIN_GROUND_RAW_HUMIDITY, MAX_GROUND_RAW_HUMIDITY, 0, 100 );

  delay(1000);
  LCD.clear();
}

void loop() {
  sensors_polling_func();
  menu_depth_func();
  scenario_func();
  button_up_func();
  button_down_func();
  button_ok_func();
  button_esc_func();

  #if GSM_USING_FLAG
    gsm_use_func();
  #endif

  eeprom_update_func();
  if ((DefaultMenuTimer + DEFAULT_SCREEN_RETURNING_TIME) < millis() && MenuItem < 10) {
    MenuItem = 0;
  }
}

void notification_new_value_saved_func(){
  LCD.clear();
  LCD.setCursor(0, 0);
  LCD.print("NEW VALUE SAVED!");
  delay(500);
}

void eeprom_update_func() {
  if (millis() % EEPROM_UPDATE_TIME < 10) {
    delay(10);
    EEPROM.update(100, 1);
    for (int i = 0; i < (sizeof(CurrentResumeOrBorderSettingValue) / sizeof(CurrentResumeOrBorderSettingValue[0])); i++) {
      byte HiByte  = highByte(CurrentResumeOrBorderSettingValue[i]);
      byte LowByte = lowByte(CurrentResumeOrBorderSettingValue[i]);
      EEPROM.update((i * 2),     HiByte);
      EEPROM.update((i * 2 + 1), LowByte);
    }
  }
}

void sensors_polling_func() {
  ButtonState[BTN_UP]         = digitalRead(UP_BUTTON_PIN);
  ButtonState[BTN_DWN]        = digitalRead(DOWN_BUTTON_PIN);
  ButtonState[BTN_OK]         = digitalRead(OK_BUTTON_PIN);
  ButtonState[BTN_ESC]        = digitalRead(ESC_BUTTON_PIN);

  RTC_MODULE.gettime();

  RtcCurrentValue[HOURS]      = RTC_MODULE.Hours;   // часы в 24 часовом формате
  RtcCurrentValue[MINUTES]    = RTC_MODULE.minutes; // минуты
  RtcCurrentValue[SECONDS]    = RTC_MODULE.seconds; // секунды
  RtcCurrentValue[WEEK_DAY]   = RTC_MODULE.weekday; // день недели: 0 (воскресение), 1 (понедельник), ... , 6 (суббота)
  RtcCurrentValue[DAY]        = RTC_MODULE.day;     // день
  RtcCurrentValue[MONTH]      = RTC_MODULE.month;   // месяц
  RtcCurrentValue[YEAR]       = RTC_MODULE.year;    // год

  if (millis() % SENSOR_CHECK_TIME < 20) {
    delay(20);

    RealLightingValue           = analogRead(LIGHT_SENSOR_PIN);

    TEMPERATURE_SENSOR.requestTemperatures();
    RealGroundTemperature     = TEMPERATURE_SENSOR.getTempCByIndex(0);

    RealAirTemperature        = TEMPERATURE_AND_HUMIDITY_SENSOR.getTem();
    RealAirHumidityPercent    = TEMPERATURE_AND_HUMIDITY_SENSOR.getHum();

    RealRawGroundHumidity       = analogRead(GROUND_HUMIDITY_PIN);
    RealGroundHumidityPercent   = map(RealRawGroundHumidity, MIN_GROUND_RAW_HUMIDITY, MAX_GROUND_RAW_HUMIDITY, 0, 100 );
  }
}

void button_down_func() {
  if (ButtonState[BTN_DWN] && !ButtonDownPushFlag) {
    DefaultMenuTimer      = millis();
    ButtonDownPushFlag    = true;
    ChangeMenuScreenFlag  = true;

    if (MenuItem == DEFAULT_SCREEN)                                         MenuItem = 1;     else

    if (MenuItem > 0   && MenuItem < 10 ){ MenuItem++; if (MenuItem > 4 )   MenuItem =  1;}   else
    if (MenuItem > 10  && MenuItem < 20 ){ MenuItem++; if (MenuItem > 12)   MenuItem = 11;}   else
    if (MenuItem > 20  && MenuItem < 30 ){ MenuItem++; if (MenuItem > 23)   MenuItem = 21;}   else
    if (MenuItem > 30  && MenuItem < 40 ){ MenuItem++; if (MenuItem > 33)   MenuItem = 31;}   else
    if (MenuItem > 40  && MenuItem < 50 ){ MenuItem++; if (MenuItem > 43)   MenuItem = 41;}   else
    if (MenuItem > 410 && MenuItem < 420){ MenuItem++; if (MenuItem > 417)  MenuItem = 411;}  else
    if (MenuItem > 420 && MenuItem < 430){ MenuItem++; if (MenuItem > 424)  MenuItem = 421;}  else

    if (MenuItem == LIGHTING_RESUME_SET)       { TemporaryNewValue++;     if(TemporaryNewValue > 2)                                                                   TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == LIGHTING_MIN_VALUE_SET)    { TemporaryNewValue += 50; if(TemporaryNewValue >= 1000)                                                               TemporaryNewValue = 1023;                                                                   } else
    if (MenuItem == AIRING_ROOM_RESUME_SET)    { TemporaryNewValue++;     if(TemporaryNewValue > 3)                                                                   TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == AIRING_ROOM_MIN_TEMP_SET)  { TemporaryNewValue++;     if(TemporaryNewValue >= CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM]) TemporaryNewValue = CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] - 1; } else
    if (MenuItem == AIRING_ROOM_MAX_TEMP_SET)  { TemporaryNewValue++;     if(TemporaryNewValue > 50)                                                                  TemporaryNewValue = 50;                                                                     } else
    if (MenuItem == AUTOPUMP_RESUME_SET)       { TemporaryNewValue++;     if(TemporaryNewValue > 2)                                                                   TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == AUTOPUMP_TIME_SET)         { TemporaryNewValue++;     if(TemporaryNewValue > 23)                                                                  TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == AUTOPUMP_WORKING_DELAY_SET){ TemporaryNewValue += 10; if(TemporaryNewValue > 300)                                                                 TemporaryNewValue = 10;                                                                     } else
    if (MenuItem == ZUMMER_RESUME_SET)         { TemporaryNewValue++;     if(TemporaryNewValue > 2)                                                                   TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == RTC_HOUR_SET)              { TemporaryNewValue++;     if(TemporaryNewValue > 23)                                                                  TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == RTC_MINUTE_SET)            { TemporaryNewValue++;     if(TemporaryNewValue > 59)                                                                  TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == RTC_SECONDS_SET)           { TemporaryNewValue++;     if(TemporaryNewValue > 59)                                                                  TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == RTC_WEEK_DAY_SET)          { TemporaryNewValue++;     if(TemporaryNewValue > 6)                                                                   TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == RTC_DAY_SET)               { TemporaryNewValue++;     if(TemporaryNewValue > 31)                                                                  TemporaryNewValue = 1;                                                                      } else
    if (MenuItem == RTC_MONTH_SET)             { TemporaryNewValue++;     if(TemporaryNewValue > 12)                                                                  TemporaryNewValue = 1;                                                                      } else
    if (MenuItem == RTC_YEAR_SET)              { TemporaryNewValue++;     if(TemporaryNewValue > 99)                                                                  TemporaryNewValue = 0;                                                                      }
  }
  else if (!ButtonState[BTN_DWN] && ButtonDownPushFlag) {
    ButtonDownPushFlag = false;
  }
}

void button_up_func() {
    if (ButtonState[BTN_UP] && !ButtonUpPushFlag) {
    DefaultMenuTimer = millis();
    ButtonUpPushFlag = true;
    ChangeMenuScreenFlag = true;

    if (MenuItem == DEFAULT_SCREEN)                                      MenuItem = 1;                   else

    if (MenuItem > 0    &&  MenuItem < 10   ) { MenuItem--; if (MenuItem < 1 )   MenuItem =  4;        } else
    if (MenuItem > 10   &&  MenuItem < 20   ) { MenuItem--; if (MenuItem < 11)   MenuItem = 12;        } else
    if (MenuItem > 20   &&  MenuItem < 30   ) { MenuItem--; if (MenuItem < 21)   MenuItem = 23;        } else
    if (MenuItem > 30   &&  MenuItem < 40   ) { MenuItem--; if (MenuItem < 31)   MenuItem = 33;        } else
    if (MenuItem > 40   &&  MenuItem < 50   ) { MenuItem--; if (MenuItem < 41)   MenuItem = 43;        } else
    if (MenuItem > 410  &&  MenuItem < 420  ) { MenuItem--; if (MenuItem < 411)  MenuItem = 417;       } else
    if (MenuItem > 420  &&  MenuItem < 430  ) { MenuItem--; if (MenuItem < 421)  MenuItem = 424;       } else

    if (MenuItem == LIGHTING_RESUME_SET)        { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 2;                                                                      } else
    if (MenuItem == LIGHTING_MIN_VALUE_SET)     { TemporaryNewValue -= 50;        if(TemporaryNewValue < 50)                                                                  TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == AIRING_ROOM_RESUME_SET)     { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 3;                                                                      } else
    if (MenuItem == AIRING_ROOM_MIN_TEMP_SET)   { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 0;                                                                      } else
    if (MenuItem == AIRING_ROOM_MAX_TEMP_SET)   { TemporaryNewValue--;            if(TemporaryNewValue <= CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM]) TemporaryNewValue = CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] + 1; } else
    if (MenuItem == AUTOPUMP_RESUME_SET)        { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 2;                                                                      } else
    if (MenuItem == AUTOPUMP_TIME_SET)          { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 23;                                                                     } else
    if (MenuItem == AUTOPUMP_WORKING_DELAY_SET) { TemporaryNewValue -= 10;        if(TemporaryNewValue < 10)                                                                  TemporaryNewValue = 300;                                                                    } else
    if (MenuItem == ZUMMER_RESUME_SET)          { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 2;                                                                      } else
    if (MenuItem == RTC_HOUR_SET)               { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 23;                                                                     } else
    if (MenuItem == RTC_MINUTE_SET)             { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 59;                                                                     } else
    if (MenuItem == RTC_SECONDS_SET)            { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 59;                                                                     } else
    if (MenuItem == RTC_WEEK_DAY_SET)           { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 6;                                                                      } else
    if (MenuItem == RTC_DAY_SET)                { TemporaryNewValue--;            if(TemporaryNewValue < 1)                                                                   TemporaryNewValue = 31;                                                                     } else
    if (MenuItem == RTC_MONTH_SET)              { TemporaryNewValue--;            if(TemporaryNewValue < 1)                                                                   TemporaryNewValue = 12;                                                                     } else
    if (MenuItem == RTC_YEAR_SET)               { TemporaryNewValue--;            if(TemporaryNewValue < 0)                                                                   TemporaryNewValue = 99;                                                                     }
  }
  else if (!ButtonState[BTN_UP] && ButtonUpPushFlag) {
    ButtonUpPushFlag = false;
  }
}

void button_esc_func() {
  if (ButtonState[BTN_ESC] && !ButtonEscPushFlag) {
    DefaultMenuTimer = millis();
    ButtonEscPushFlag = true;
    ChangeMenuScreenFlag = true;
    if (MenuItem > 0 && MenuItem < 10)  MenuItem = 0;                   else
    if (MenuItem > 10)                  MenuItem = (MenuItem - 1) / 10;
  }

  else if (!ButtonState[BTN_ESC] && ButtonEscPushFlag) {
    ButtonEscPushFlag = false;
  }
}

void button_ok_func() {
  if (ButtonState[BTN_OK] && !ButtonOkPushFlag) {
    DefaultMenuTimer = millis();
    ButtonOkPushFlag = true;
    ChangeMenuScreenFlag = true;
    SetNewResumeOrBorderValueFlag = true;
    if (MenuItem == DEFAULT_SCREEN)                                   MenuItem = 1;
    else if (MenuItem > 0    &&  MenuItem < 50   )                    MenuItem = MenuItem * 10 + 1;
    else if (MenuItem > 400  &&  MenuItem < 500 && MenuItem != 431 )  MenuItem = MenuItem * 10 + 1;
    else if (MenuItem == RELE_1_TEST_SET) {
      CurrentResumeOrBorderSettingValue[SELECTED_RELE_1_RESUME]             = 1;
      ReleTestTimer = millis();
    }
    else if (MenuItem == RELE_2_TEST_SET) {
      CurrentResumeOrBorderSettingValue[SELECTED_RELE_2_RESUME]             = 1;
      ReleTestTimer = millis();
    }
    else if (MenuItem == RELE_3_TEST_SET) {
      CurrentResumeOrBorderSettingValue[SELECTED_RELE_3_RESUME]             = 1;
      ReleTestTimer = millis();
    }
    else if (MenuItem == RELE_4_TEST_SET) {
      CurrentResumeOrBorderSettingValue[SELECTED_RELE_4_RESUME]             = 1;
      ReleTestTimer = millis();
    }
    else {
      if (     MenuItem == LIGHTING_RESUME_SET)         CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME]         = TemporaryNewValue;
      else if (MenuItem == LIGHTING_MIN_VALUE_SET)      CurrentResumeOrBorderSettingValue[MIN_HUMIDITY]                     = TemporaryNewValue;
      else if (MenuItem == AIRING_ROOM_RESUME_SET)     {
                                                        CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]      = TemporaryNewValue;
                                                     if(CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]    == AIRING_ROOM_AUTO)     {StartClosingWindowFlag = true;  StartOpeningWindowFlag = true;  } else
                                                     if(CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]    == AIRING_ROOM_CLOSE)    {StartClosingWindowFlag = false; StartOpeningWindowFlag = true;  } else
                                                     if(CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]    == AIRING_ROOM_OPEN)     {StartClosingWindowFlag = true;  StartOpeningWindowFlag = false; }
      }
      else if (MenuItem == AIRING_ROOM_MIN_TEMP_SET)    CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM]  = TemporaryNewValue;
      else if (MenuItem == AIRING_ROOM_MAX_TEMP_SET)    CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM]  = TemporaryNewValue;
      else if (MenuItem == AUTOPUMP_RESUME_SET)        {
                                                        CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME]        = TemporaryNewValue;
                                                        if (CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME]  == PUMP_AUTO)            StartPumpWorkingFlag = true;
      }
      else if (MenuItem == AUTOPUMP_TIME_SET)          {CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP]              = TemporaryNewValue;   StartPumpWorkingFlag = true;}
      else if (MenuItem == AUTOPUMP_WORKING_DELAY_SET)  CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING]      = TemporaryNewValue;
      else if (MenuItem == ZUMMER_RESUME_SET)           CurrentResumeOrBorderSettingValue[SELECTED_ZUMMER_RESUME]           = TemporaryNewValue;
      else if (MenuItem == RTC_HOUR_SET)               {
                                                        RtcCurrentValue[HOURS]                                              = TemporaryNewValue;
                                                        RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, RtcCurrentValue[HOURS],  -1, -1, -1, -1);
      }
      else if (MenuItem == RTC_MINUTE_SET)             {
                                                        RtcCurrentValue[MINUTES]                                            = TemporaryNewValue;
                                                        RTC_MODULE.settime( RtcCurrentValue[SECONDS],  RtcCurrentValue[MINUTES], -1,  -1, -1, -1, -1);
      }
      else if (MenuItem == RTC_SECONDS_SET)            {
                                                        RtcCurrentValue[SECONDS]                                            = TemporaryNewValue;
                                                        RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, -1,  -1, -1, -1, -1);
      }
      else if (MenuItem == RTC_WEEK_DAY_SET)           {
                                                        RtcCurrentValue[WEEK_DAY]                                           = TemporaryNewValue;
                                                        RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, -1,  -1, -1, -1, RtcCurrentValue[WEEK_DAY]);
      }
      else if (MenuItem == RTC_DAY_SET)                {
                                                        RtcCurrentValue[DAY]                                                = TemporaryNewValue;
                                                        RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, -1,  RtcCurrentValue[DAY], -1, -1, -1);
      }
      else if (MenuItem == RTC_MONTH_SET)              {
                                                        RtcCurrentValue[MONTH]                                              = TemporaryNewValue;
                                                        RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, -1,  -1, RtcCurrentValue[MONTH], -1, -1);
      }
      else if (MenuItem == RTC_YEAR_SET)               {
                                                        RtcCurrentValue[YEAR]                                               = TemporaryNewValue;
                                                        RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, -1,  -1, -1, RtcCurrentValue[YEAR], -1);
      }
        notification_new_value_saved_func();
    }
  }
  else if (!ButtonState[BTN_OK] && ButtonOkPushFlag) {
    ButtonOkPushFlag = false;
  }
}

void scenario_func() {

  if (CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME]         == LIGHT_AUTO) {
    if ( RealLightingValue < CurrentResumeOrBorderSettingValue[MIN_HUMIDITY])                                             I2C_RELAY_2.digitalWrite(1, HIGH);
    else if(RealLightingValue > CurrentResumeOrBorderSettingValue[MIN_HUMIDITY] + HUMIDITY_GAP)                           I2C_RELAY_2.digitalWrite(1, LOW);
  }
  else if (CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME]    == LIGHT_ON)                                    I2C_RELAY_2.digitalWrite(1, HIGH);
  else                                                                                                                    I2C_RELAY_2.digitalWrite(1, LOW);

  if (CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]      == AIRING_ROOM_AUTO) {

    if (RealAirTemperature > CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM]) {
      if (StartOpeningWindowFlag) {
        StartOpeningWindowFlag = false;
        StartClosingWindowFlag = true;
        OpeningWindowTimer = millis();
      }
      if (OpeningWindowTimer + OPEN_WINDOW_TIME > millis()){                                                              I2C_RELAY_1.digitalWrite(1, HIGH);  I2C_RELAY_1.digitalWrite(2, LOW);}
      else {                                                                                                              I2C_RELAY_1.digitalWrite(1, LOW);   I2C_RELAY_1.digitalWrite(2, LOW);}
    }

    else if (RealAirTemperature <= CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM]) {
      if (StartClosingWindowFlag) {
        StartClosingWindowFlag = false;
        StartOpeningWindowFlag = true;
        ClosingWindowTimer = millis();
      }
      if (ClosingWindowTimer + CLOSE_WINDOW_TIME > millis()){                                                             I2C_RELAY_1.digitalWrite(1, LOW);   I2C_RELAY_1.digitalWrite(2, HIGH);}
      else  {                                                                                                             I2C_RELAY_1.digitalWrite(1, LOW);   I2C_RELAY_1.digitalWrite(2, LOW); }
    }
  }
  else if (CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME] == AIRING_ROOM_CLOSE){                          I2C_RELAY_1.digitalWrite(1, LOW);   I2C_RELAY_1.digitalWrite(2, HIGH);}
  else if (CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME] == AIRING_ROOM_OPEN){                           I2C_RELAY_1.digitalWrite(1, HIGH);  I2C_RELAY_1.digitalWrite(2, LOW);}
  else {                                                                                                                  I2C_RELAY_1.digitalWrite(1, LOW);   I2C_RELAY_1.digitalWrite(2, LOW);}

  if (CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME]        == PUMP_AUTO) {

    if (CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP] == RtcCurrentValue[HOURS] && RtcCurrentValue[MINUTES] == 0 && RtcCurrentValue[SECONDS] >= 0 && RtcCurrentValue[SECONDS] <= 1 && StartPumpWorkingFlag) {
        StartPumpWorkingFlag = false;
        AutopumpWorkingTimeTimer = millis();
    }
    if ((AutopumpWorkingTimeTimer + (CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING] * 1000)) > millis() && !StartPumpWorkingFlag){
                                                                                                                          I2C_RELAY_2.digitalWrite(2, HIGH);
    }
    else {                                                                                                                I2C_RELAY_2.digitalWrite(2, LOW);
                                                                                                                          if(RtcCurrentValue[HOURS] == 0 && RtcCurrentValue[MINUTES] == 0 && RtcCurrentValue[SECONDS] >= 0 && RtcCurrentValue[SECONDS] <= 1){
                                                                                                                            StartPumpWorkingFlag = true;
                                                                                                                          }
    }
  }
  else if (CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME]   == PUMP_ON)                                     I2C_RELAY_2.digitalWrite(2, HIGH);
  else                                                                                                                    I2C_RELAY_2.digitalWrite(2, LOW);

  if (CurrentResumeOrBorderSettingValue[SELECTED_RELE_1_RESUME]           == RELE_ON) {
    while ((ReleTestTimer + RELE_TEST_FULL_TIME) > millis())                                                             {I2C_RELAY_1.digitalWrite(1, HIGH);}
                                                                                                                          I2C_RELAY_1.digitalWrite(1, LOW);
    CurrentResumeOrBorderSettingValue[SELECTED_RELE_1_RESUME] = RELE_OFF;
  }

  if (CurrentResumeOrBorderSettingValue[SELECTED_RELE_2_RESUME]           == RELE_ON) {
    while ((ReleTestTimer + RELE_TEST_FULL_TIME) > millis())                                                             {I2C_RELAY_1.digitalWrite(2, HIGH);}
                                                                                                                          I2C_RELAY_1.digitalWrite(2, LOW);
    CurrentResumeOrBorderSettingValue[SELECTED_RELE_2_RESUME] = RELE_OFF;
  }

  if (CurrentResumeOrBorderSettingValue[SELECTED_RELE_3_RESUME]           == RELE_ON) {
    while ((ReleTestTimer + RELE_TEST_FULL_TIME) > millis())                                                             {I2C_RELAY_2.digitalWrite(1, HIGH);}
                                                                                                                          I2C_RELAY_2.digitalWrite(1, LOW);
    CurrentResumeOrBorderSettingValue[SELECTED_RELE_3_RESUME] = RELE_OFF;
  }
  if (CurrentResumeOrBorderSettingValue[SELECTED_RELE_4_RESUME]           == RELE_ON) {
    while ((ReleTestTimer + RELE_TEST_FULL_TIME) > millis())                                                             {I2C_RELAY_2.digitalWrite(2, HIGH);}
                                                                                                                          I2C_RELAY_2.digitalWrite(2, LOW);
    CurrentResumeOrBorderSettingValue[SELECTED_RELE_4_RESUME] = RELE_OFF;
  }
  if (CurrentResumeOrBorderSettingValue[SELECTED_ZUMMER_RESUME]           == ZUMMER_AUTO) {
    if (CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME] != LIGHT_AUTO || CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME] != AIRING_ROOM_AUTO || CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME] != PUMP_AUTO) {
      if (RealAirTemperature < CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] || RealAirTemperature > CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] || RealGroundHumidityPercent < MIN_GROUND_HUMIDITY_PERCENT || RealGroundHumidityPercent > MAX_GROUND_HUMIDITY_PERCENT ) {
        if (StartZummerWorkingFlag) {
          StartZummerWorkingFlag = false;
          ZummerWorkingTimeTimer = millis();
        }
      }
      if ((ZummerWorkingTimeTimer + ZUMMER_WORKING_TIME) > millis())                                                     {digitalWrite(ZUMMER_PIN, HIGH); ZummerNotWorkingTimeTimer = millis();}
      else {                                                                                                              digitalWrite(ZUMMER_PIN, LOW);  if(millis() > (ZummerNotWorkingTimeTimer + ZUMMER_NOT_WORKING_TIME)) StartZummerWorkingFlag = true;}
    }
    else                                                                                                                  digitalWrite(ZUMMER_PIN, LOW);
  }
  else if (CurrentResumeOrBorderSettingValue[SELECTED_ZUMMER_RESUME]      == ZUMMER_ON)                                   digitalWrite(ZUMMER_PIN, HIGH);
  else                                                                                                                    digitalWrite(ZUMMER_PIN, LOW);
}

void menu_depth_func() {
  if (ChangeMenuScreenFlag) {
    ChangeMenuScreenFlag = false;
    LCD.clear();
  }
  switch (MenuItem) {
    case DEFAULT_SCREEN:
      if (ChangeDefaultPageTimer_1 + DEFAULT_SCREEN_CHANGE_PAGE_TIME > millis()) {

        LCD.setCursor(0, 0);          LCD.print("T/B(g)=");
        if (RealGroundTemperature < 10) {
          LCD.setCursor(8, 0);        LCD.print(" ");
          LCD.setCursor(9, 0);        LCD.print(RealGroundTemperature);
        }
        else{LCD.setCursor(8, 0);     LCD.print(RealGroundTemperature);}
        LCD.setCursor(10, 0);         LCD.print("\1");
        LCD.setCursor(11, 0);         LCD.print("/");
        if (RealGroundHumidityPercent < 10) {
          LCD.setCursor(12, 0);       LCD.print("  ");
          LCD.setCursor(14, 0);       LCD.print(RealGroundHumidityPercent);
        }
        else if (RealGroundHumidityPercent < 100) {
          LCD.setCursor(12, 0);       LCD.print(" ");
          LCD.setCursor(13, 0);       LCD.print(RealGroundHumidityPercent);
        }
        else{LCD.setCursor(12, 0);    LCD.print(RealGroundHumidityPercent);}
        LCD.setCursor(15, 0);         LCD.print("%");

        LCD.setCursor(0, 1);          LCD.print("T/B(a)=");
        if (RealAirTemperature < 10) {
          LCD.setCursor(8, 1);        LCD.print(" ");
          LCD.setCursor(9, 1);        LCD.print(RealAirTemperature);
        }
        else{LCD.setCursor(8, 1);     LCD.print(RealAirTemperature);}
        LCD.setCursor(10, 1);         LCD.print("\1");
        LCD.setCursor(11, 1);         LCD.print("/");
        if (RealAirHumidityPercent < 10) {
          LCD.setCursor(12, 1);       LCD.print("  ");
          LCD.setCursor(14, 1);       LCD.print(RealAirHumidityPercent);
        }
        else if (RealAirHumidityPercent < 100) {
          LCD.setCursor(12, 1);       LCD.print(" ");
          LCD.setCursor(13, 1);       LCD.print(RealAirHumidityPercent);
        }
        else{LCD.setCursor(13, 1);    LCD.print(RealAirHumidityPercent);}
        LCD.setCursor(15, 1);         LCD.print("%");
        ChangeDefaultPageTimer_2 = millis();
      }

      else {
        if (ChangeDefaultPageTimer_2 + DEFAULT_SCREEN_CHANGE_PAGE_TIME > millis()) {

          if (RtcCurrentValue[HOURS] > 10) {
            LCD.setCursor(0, 0);      LCD.print(RtcCurrentValue[HOURS]);
          }
          else {
            LCD.setCursor(0, 0);      LCD.print("0");
            LCD.setCursor(1, 0);      LCD.print(RtcCurrentValue[HOURS]);
          }
          LCD.setCursor(2, 0);        LCD.print(":");

          if (RtcCurrentValue[MINUTES] > 10) {
            LCD.setCursor(3, 0);      LCD.print(RtcCurrentValue[MINUTES]);
          }
          else {
            LCD.setCursor(3, 0);      LCD.print("0");
            LCD.setCursor(4, 0);      LCD.print(RtcCurrentValue[MINUTES]);
          }
          LCD.setCursor(5, 0);        LCD.print(" ");
          LCD.setCursor(6, 0);        LCD.print("LIGHT=");

          if (RealLightingValue < 10) {
            LCD.setCursor(12, 0);     LCD.print("   ");
            LCD.setCursor(15, 0);     LCD.print(RealLightingValue);
          }

          else if (RealLightingValue < 100 ) {
            LCD.setCursor(12, 0);     LCD.print("  ");
            LCD.setCursor(14, 0);     LCD.print(RealLightingValue);
          }

          else if (RealLightingValue < 1000 ) {
            LCD.setCursor(12, 0);     LCD.print(" ");
            LCD.setCursor(13, 0);     LCD.print(RealLightingValue);
          }

          else {LCD.setCursor(12, 0); LCD.print(RealLightingValue);}

          LCD.setCursor(0, 1);        LCD.print("LR=");
          LCD.setCursor(3, 1);
          switch (CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME]) {
            case LIGHT_OFF:           LCD.print("-"); break;
            case LIGHT_ON:            LCD.print("+"); break;
            case LIGHT_AUTO:          LCD.print("A"); break;
          }

          LCD.setCursor(4, 1);        LCD.print(" ");
          LCD.setCursor(5, 1);        LCD.print("ARR=");
          LCD.setCursor(9, 1);
          switch (CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]) {
            case AIRING_ROOM_OFF:     LCD.print("-"); break;
            case AIRING_ROOM_OPEN:    LCD.print("O"); break;
            case AIRING_ROOM_CLOSE:   LCD.print("C"); break;
            case AIRING_ROOM_AUTO:    LCD.print("A"); break;
          }

          LCD.setCursor(10, 1);       LCD.print(" ");
          LCD.setCursor(11, 1);       LCD.print("APR=");
          LCD.setCursor(15, 1);
          switch (CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME]) {
            case PUMP_OFF:            LCD.print("-"); break;
            case PUMP_ON:             LCD.print("+"); break;
            case PUMP_AUTO:           LCD.print("A"); break;
          }
        }
        else { ChangeDefaultPageTimer_1 = millis();  LCD.clear();}
      }
      break;

    case LIGHT_SCREEN:
      LCD.setCursor(0, 0);            LCD.print(">");
      LCD.setCursor(1, 0);            LCD.print("LIGHT");
      break;

    case LIGHT_RESUME_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("LIGHT");
      LCD.setCursor(6, 0);            LCD.print("REAL=");
      LCD.setCursor(11, 0);

      if ( RealLightingValue < 10) {
        LCD.setCursor(11, 0);         LCD.print("   ");
        LCD.setCursor(14, 0);         LCD.print(RealLightingValue);
      }
      else if ( RealLightingValue < 100) {
        LCD.setCursor(11, 0);         LCD.print("  ");
        LCD.setCursor(13, 0);         LCD.print(RealLightingValue);
      }
      else if (RealLightingValue < 1000) {
        LCD.setCursor(11, 0);         LCD.print(" ");
        LCD.setCursor(12, 0);         LCD.print(RealLightingValue);
      }
      else {
        LCD.setCursor(11, 0);         LCD.print(RealLightingValue);
      }
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RESUME");
      LCD.setCursor(11, 1);
      switch (CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME]) {
        case LIGHT_OFF:               LCD.print(" OFF");  break;
        case LIGHT_ON:                LCD.print("  ON");  break;
        case LIGHT_AUTO:              LCD.print("AUTO");  break;
      }
      break;

    case LIGHT_MIN_LIGHT_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("LIGHT");
      LCD.setCursor(6, 0);            LCD.print("REAL=");
      LCD.setCursor(11, 0);
      if ( RealLightingValue < 10) {
        LCD.setCursor(11, 0);         LCD.print("   ");
        LCD.setCursor(14, 0);         LCD.print(RealLightingValue);
      }
      else if ( RealLightingValue < 100) {
        LCD.setCursor(11, 0);         LCD.print("  ");
        LCD.setCursor(13, 0);         LCD.print(RealLightingValue);
      }
      else if (RealLightingValue < 1000) {
        LCD.setCursor(11, 0);         LCD.print(" ");
        LCD.setCursor(12, 0);         LCD.print(RealLightingValue);
      }
      else {LCD.setCursor(11, 0);     LCD.print(RealLightingValue);}
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("MIN VALUE");
      LCD.setCursor(11, 1);           LCD.print(CurrentResumeOrBorderSettingValue[MIN_HUMIDITY]);
      break;

    case LIGHTING_RESUME_SET:
      LCD.setCursor(0, 0);            LCD.print("LIGHT");
      LCD.setCursor(6, 0);            LCD.print("REAL=");
      LCD.setCursor(11, 0);

      if ( RealLightingValue < 10) {
        LCD.setCursor(11, 0);         LCD.print("   ");
        LCD.setCursor(14, 0);         LCD.print(RealLightingValue);
      }
      else if ( RealLightingValue < 100) {
        LCD.setCursor(11, 0);         LCD.print("  ");
        LCD.setCursor(13, 0);         LCD.print(RealLightingValue);
      }
      else if (RealLightingValue < 1000) {
        LCD.setCursor(11, 0);         LCD.print(" ");
        LCD.setCursor(12, 0);         LCD.print(RealLightingValue);
      }
      else {
        LCD.setCursor(11, 0);         LCD.print(RealLightingValue);
      }
      LCD.setCursor(0, 1);            LCD.print("RESUME");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME];
        TemporaryNewValue = TemporaryOldValue;
      }
      switch (TemporaryNewValue) {
        case LIGHT_OFF:               LCD.print(" OFF");  break;
        case LIGHT_ON:                LCD.print("  ON");  break;
        case LIGHT_AUTO:              LCD.print("AUTO");  break;
      }
      break;

    case LIGHTING_MIN_VALUE_SET:
      LCD.setCursor(0, 0);            LCD.print("LIGHT");
      LCD.setCursor(6, 0);            LCD.print("REAL=");
      LCD.setCursor(11, 0);

      if ( RealLightingValue < 10) {
        LCD.setCursor(11, 0);         LCD.print("   ");
        LCD.setCursor(14, 0);         LCD.print(RealLightingValue);
      }
      else if ( RealLightingValue < 100) {
        LCD.setCursor(11, 0);         LCD.print("  ");
        LCD.setCursor(13, 0);         LCD.print(RealLightingValue);
      }
      else if (RealLightingValue < 1000) {
        LCD.setCursor(11, 0);         LCD.print(" ");
        LCD.setCursor(12, 0);         LCD.print(RealLightingValue);
      }
      else {LCD.setCursor(11, 0);     LCD.print(RealLightingValue);}
      LCD.setCursor(0, 1);            LCD.print("MIN VALUE");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[MIN_HUMIDITY];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case AIRING_ROOM_SCREEN:
      LCD.setCursor(0, 0);            LCD.print(">");
      LCD.setCursor(1, 0);            LCD.print("AIRING ROOM");
      break;

    case AIRING_ROOM_RESUME_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("AIRING ROOM");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RESUME");
      LCD.setCursor(11, 1);
      switch (CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]) {
        case AIRING_ROOM_OFF:         LCD.print("  OFF"); break;
        case AIRING_ROOM_OPEN:        LCD.print(" OPEN"); break;
        case AIRING_ROOM_CLOSE:       LCD.print("CLOSE"); break;
        case AIRING_ROOM_AUTO:        LCD.print(" AUTO"); break;
      }
      break;

    case AIRING_ROOM_MIN_TEMP_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("AIRING ROOM");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("MIN VALUE");
      LCD.setCursor(11, 1);           LCD.print(CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM]);
      LCD.setCursor(13, 1);           LCD.print("\1");
      break;

    case AIRING_ROOM_MAX_TEMP_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("AIRING ROOM");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("MAX VALUE");
      LCD.setCursor(11, 1);           LCD.print(CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM]);
      LCD.setCursor(13, 1);           LCD.print("\1");
      break;

    case AIRING_ROOM_RESUME_SET:
      LCD.setCursor(0, 0);            LCD.print("AIRING ROOM");
      LCD.setCursor(0, 1);            LCD.print("RESUME");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME];
        TemporaryNewValue = TemporaryOldValue;
      }
      switch (TemporaryNewValue) {
        case AIRING_ROOM_OFF:         LCD.print("  OFF"); break;
        case AIRING_ROOM_OPEN:        LCD.print(" OPEN"); break;
        case AIRING_ROOM_CLOSE:       LCD.print("CLOSE"); break;
        case AIRING_ROOM_AUTO:        LCD.print(" AUTO"); break;
      }
      break;

    case AIRING_ROOM_MIN_TEMP_SET:
      LCD.setCursor(0, 0);            LCD.print("AIRING ROOM");
      LCD.setCursor(0, 1);            LCD.print("MIN VALUE");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      LCD.setCursor(13, 1);           LCD.print("\1");
      break;

    case AIRING_ROOM_MAX_TEMP_SET:
      LCD.setCursor(0, 0);            LCD.print("AIRING ROOM");
      LCD.setCursor(0, 1);            LCD.print("MAX VALUE");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      LCD.setCursor(13, 1);           LCD.print("\1");
      break;

    case PUMP_SCREEN:
      LCD.setCursor(0, 0);            LCD.print(">");
      LCD.setCursor(1, 0);            LCD.print("AUTOPUMP");
      break;

    case PUMP_RESUME_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("AUTOPUMP");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RESUME");
      LCD.setCursor(11, 1);
      switch (CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME]) {
        case PUMP_OFF:                LCD.print(" OFF");  break;
        case PUMP_ON:                 LCD.print("  ON");  break;
        case PUMP_AUTO:               LCD.print("AUTO");  break;
      }
      break;

    case PUMP_WORKING_TIME_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("AUTOPUMP");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("HOUR");
      LCD.setCursor(11, 1);           LCD.print(CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP]);
      break;

    case PUMP_DELAY_TIME_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("AUTOPUMP");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("HOW LONG");
      LCD.setCursor(11, 1);           LCD.print(CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING]);
      break;

    case AUTOPUMP_RESUME_SET:
      LCD.setCursor(0, 0);            LCD.print("AUTOPUMP");
      LCD.setCursor(0, 1);            LCD.print("RESUME");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME];
        TemporaryNewValue = TemporaryOldValue;
      }
      switch (TemporaryNewValue) {
        case PUMP_OFF:                LCD.print(" OFF");  break;
        case PUMP_ON:                 LCD.print("  ON");  break;
        case PUMP_AUTO:               LCD.print("AUTO");  break;
      }
      break;

    case AUTOPUMP_TIME_SET:
      LCD.setCursor(0, 0);            LCD.print("AUTOPUMP");
      LCD.setCursor(0, 1);            LCD.print("HOUR");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case AUTOPUMP_WORKING_DELAY_SET:
      LCD.setCursor(0, 0);            LCD.print("AUTOPUMP");
      LCD.setCursor(0, 1);            LCD.print("HOW LONG");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case SETTINGS_SCREEN:
      LCD.setCursor(0, 0);            LCD.print(">");
      LCD.setCursor(1, 0);            LCD.print("SETTINGS");
      break;

    case SETTINGS_RTC_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RTC SETTINGS");
      break;

    case SETTINGS_RTC_HOUR_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("HOURS");
      LCD.setCursor(11, 1);           LCD.print(RtcCurrentValue[HOURS]);
      break;

    case SETTINGS_RTC_MINUTES_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("MINUTES");
      LCD.setCursor(11, 1);           LCD.print(RtcCurrentValue[MINUTES]);
      break;

    case SETTINGS_RTC_SECONDS_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("SECONDS");
      LCD.setCursor(11, 1);           LCD.print(RtcCurrentValue[SECONDS]);
      break;

    case SETTINGS_RTC_WEEK_DAY_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("WEEK DAY");
      LCD.setCursor(11, 1);           LCD.print(RtcCurrentValue[WEEK_DAY]);
      break;

    case SETTINGS_RTC_DAY_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("DAY");
      LCD.setCursor(11, 1);           LCD.print(RtcCurrentValue[DAY]);
      break;

    case SETTINGS_RTC_MONTH_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("MONTH");
      LCD.setCursor(11, 1);           LCD.print(RtcCurrentValue[MONTH]);
      break;

    case SETTINGS_RTC_YEAR_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("YEAR");
      LCD.setCursor(11, 1);           LCD.print(RtcCurrentValue[YEAR]);
      break;

    case RTC_HOUR_SET:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("HOURS");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = RtcCurrentValue[HOURS];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case RTC_MINUTE_SET:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("MINUTES");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = RtcCurrentValue[MINUTES];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case RTC_SECONDS_SET:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("SECONDS");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = RtcCurrentValue[SECONDS];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case RTC_WEEK_DAY_SET:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("WEEK DAY");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = RtcCurrentValue[WEEK_DAY];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case RTC_DAY_SET:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("DAY");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = RtcCurrentValue[DAY];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case RTC_MONTH_SET:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("MONTH");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = RtcCurrentValue[MONTH];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case RTC_YEAR_SET:
      LCD.setCursor(0, 0);            LCD.print("RTC SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("YEAR");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = RtcCurrentValue[YEAR];
        TemporaryNewValue = TemporaryOldValue;
      }
                                      LCD.print(TemporaryNewValue);
      break;

    case SETTINGS_RELE_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RELE SETTINGS");
      break;

    case SETTINGS_RELE_1_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RELE 1");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case SETTINGS_RELE_2_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RELE 2");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case SETTINGS_RELE_3_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RELE 3");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case SETTINGS_RELE_4_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("RELE 4");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case RELE_1_TEST_SET:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("RELE 1");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case RELE_2_TEST_SET:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("RELE 2");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case RELE_3_TEST_SET:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("RELE 3");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case RELE_4_TEST_SET:
      LCD.setCursor(0, 0);            LCD.print("RELE SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("RELE 4");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);           LCD.print("TEST");
      break;

    case SETTINGS_ZUMMER_SCREEN:
      LCD.setCursor(0, 0);            LCD.print("SETTINGS");
      LCD.setCursor(0, 1);            LCD.print(">");
      LCD.setCursor(1, 1);            LCD.print("ZUMMER");
      LCD.setCursor(11, 1);
      switch (CurrentResumeOrBorderSettingValue[SELECTED_ZUMMER_RESUME]) {
        case ZUMMER_OFF:              LCD.print(" OFF");  break;
        case ZUMMER_ON:               LCD.print("  ON");  break;
        case ZUMMER_AUTO:             LCD.print("AUTO");  break;
      }
      break;

    case ZUMMER_RESUME_SET:
      LCD.setCursor(0, 0);            LCD.print("SETTINGS");
      LCD.setCursor(0, 1);            LCD.print("ZUMMER");
      LCD.setCursor(10, 1);           LCD.print(">");
      LCD.setCursor(11, 1);
      if (SetNewResumeOrBorderValueFlag) {
        SetNewResumeOrBorderValueFlag = false;
        TemporaryOldValue = CurrentResumeOrBorderSettingValue[SELECTED_ZUMMER_RESUME];
        TemporaryNewValue = TemporaryOldValue;
      }
      switch (TemporaryNewValue) {
        case ZUMMER_OFF:              LCD.print(" OFF");  break;
        case ZUMMER_ON:               LCD.print("  ON");  break;
        case ZUMMER_AUTO:             LCD.print("AUTO");  break;
      }
      break;
  }
}

#if GSM_USING_FLAG

void gsm_use_func() {
  if (millis() % 1000 < 5) {
    delay(5);
    if (GSM_MODULE.SMSavailable()) {

      GSM_MODULE.SMSread(SmsTxt, SmsNum);

      SmsTextAnswer_1 = "";
      SmsTextAnswer_2 = "";
      SmsTextAnswer_3 = "";
      SmsTextAnswer_4 = "";
      SmsTextAnswer_5 = "";
      SmsTextAnswer_6 = "";

      StrSmsTxt = SmsTxt;
      for (int m = 0; m < sizeof(SMS_REQUEST_TEXT) / sizeof(SMS_REQUEST_TEXT[0]); m++) {
        if (StrSmsTxt.indexOf(SMS_REQUEST_TEXT[m]) > -1 && SMS_REQUEST_TEXT[m] != 0) {
          ColonSymbol = m;


          if (ColonSymbol == SMS_LIGHT_RESUME) {
            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] == '-' || SmsTxt[ColonSymbol + 1] == '+' || SmsTxt[ColonSymbol + 1] == 'A') {
                if (SmsTxt[ColonSymbol + 1] == '-') {
                  CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME] = LIGHT_OFF;
                  SmsTextAnswer_1 = String(F("Режим освещения успешно изменён на: выключено (-)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
                else if (SmsTxt[ColonSymbol + 1] == '+') {
                  CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME] = LIGHT_ON;
                  SmsTextAnswer_1 = String(F("Режим освещения успешно изменён на: включено (+)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
                else if (SmsTxt[ColonSymbol + 1] == 'A') {
                  CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME] = LIGHT_AUTO;
                  SmsTextAnswer_1 = String(F("Режим освещения успешно изменён на: авто (A)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
              }
              else                                          GSM_MODULE.SMSsend(F("Ошибка при изменении режима освещения!"), Number);
            }
          }


          else if (ColonSymbol == SMS_LIGHTING_MIN_VALUE_SET) {

            bool              SetNewHumidityValueOkFlag                 = false;
            bool              SetNewHumidityValueErrorFlag              = false;

            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '9') {
                if (SmsTxt[ColonSymbol + 2] >= '0' && SmsTxt[ColonSymbol + 2] <= '9') {
                  if (SmsTxt[ColonSymbol + 3] >= '0' && SmsTxt[ColonSymbol + 3] <= '9') {
                    if (SmsTxt[ColonSymbol + 4] >= '0' && SmsTxt[ColonSymbol + 4] <= '9' && SmsTxt[ColonSymbol + 1] == '1' && SmsTxt[ColonSymbol + 2] == '0') {
                      if (SmsTxt[ColonSymbol + 3] == '0' || SmsTxt[ColonSymbol + 3] == '1') {
                        CurrentResumeOrBorderSettingValue[MIN_HUMIDITY] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 1000 + uint8_t(SmsTxt[ColonSymbol + 2] - '0') * 100 + uint8_t(SmsTxt[ColonSymbol + 3] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 4] - '0');
                              SetNewHumidityValueOkFlag                 = true;
                      }
                      else if (SmsTxt[ColonSymbol + 3] == '2') {
                        if (SmsTxt[ColonSymbol + 4] <= '3') {
                          CurrentResumeOrBorderSettingValue[MIN_HUMIDITY] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 1000 + uint8_t(SmsTxt[ColonSymbol + 2] - '0') * 100 + uint8_t(SmsTxt[ColonSymbol + 3] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 4] - '0');
                              SetNewHumidityValueOkFlag                 = true;
                        }
                        else  SetNewHumidityValueErrorFlag              = true;
                      }
                      else    SetNewHumidityValueErrorFlag              = true;
                    }
                    else {
                      CurrentResumeOrBorderSettingValue[MIN_HUMIDITY] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 100 + uint8_t(SmsTxt[ColonSymbol + 2] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 3] - '0');
                              SetNewHumidityValueOkFlag                 = true;
                    }
                  }
                  else {
                    CurrentResumeOrBorderSettingValue[MIN_HUMIDITY] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                              SetNewHumidityValueOkFlag                 = true;
                  }
                }
                else {
                  CurrentResumeOrBorderSettingValue[MIN_HUMIDITY] = uint8_t(SmsTxt[ColonSymbol + 1] - '0');
                              SetNewHumidityValueOkFlag                 = true;
                }
              }
              else            SetNewHumidityValueErrorFlag              = true;
            }
            else              SetNewHumidityValueErrorFlag              = true;
            if (SetNewHumidityValueOkFlag) {
              SmsTextAnswer_1 = String(F("Новая граница освещённости успешно изменена на: ")) + CurrentResumeOrBorderSettingValue[MIN_HUMIDITY];
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
            }
            if (SetNewHumidityValueErrorFlag)               GSM_MODULE.SMSsend(F("Ошибка при изменении границы освещённости!"), Number);
          }


          else if (ColonSymbol == SMS_AIRING_ROOM_RESUME) {
            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] == '-' || SmsTxt[ColonSymbol + 1] == 'O' || SmsTxt[ColonSymbol + 1] == 'C' || SmsTxt[ColonSymbol + 1] == 'A') {
                if (SmsTxt[ColonSymbol + 1] == '-') {
                  CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME] = AIRING_ROOM_OFF;
                  SmsTextAnswer_1 = String(F("Режим проветривания успешно изменён на: выключено (-)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
                else if (SmsTxt[ColonSymbol + 1] == 'O') {
                  CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME] = AIRING_ROOM_OPEN;
                              StartClosingWindowFlag                    = true;
                              StartOpeningWindowFlag                    = false;
                  SmsTextAnswer_1 = String(F("Режим проветривания успешно изменён на: открыть (O)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
                else if (SmsTxt[ColonSymbol + 1] == 'C') {
                  CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME] = AIRING_ROOM_CLOSE;
                              StartClosingWindowFlag                    = false;
                              StartOpeningWindowFlag                    = true;
                  SmsTextAnswer_1 = String(F("Режим проветривания успешно изменён на: закрыть (C)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
                else if (SmsTxt[ColonSymbol + 1] == 'A') {
                  CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME] = AIRING_ROOM_AUTO;
                              StartClosingWindowFlag                    = true;
                              StartOpeningWindowFlag                    = true;
                  SmsTextAnswer_1 = String(F("Режим проветривания успешно изменён на: авто (A)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
              }
              else                                          GSM_MODULE.SMSsend(F("Ошибка при изменении режима проветривания!"), Number);
            }
          }


          else if (ColonSymbol == SMS_AIRING_ROOM_MIN_TEMP_SET) {

            bool              SetNewMinTempValueOkFlag                  = false;
            bool              SetNewMinTempValueErrorFlag               = false;

            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '9') {
                if (SmsTxt[ColonSymbol + 2] >= '0' && SmsTxt[ColonSymbol + 2] <= '9') {
                  if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '4') {
                    CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                    if (CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] >= CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM]) {
                      CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] = CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] - 1;
                    }
                              SetNewMinTempValueOkFlag                  = true;
                  }
                  else        SetNewMinTempValueErrorFlag               = true;
                }
                else {
                  CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] = uint8_t(SmsTxt[ColonSymbol + 1] - '0');
                  if (CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] >= CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM]) {
                    CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] = CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] - 1;
                  }
                              SetNewMinTempValueOkFlag                  = true;
                }
              }
              else            SetNewMinTempValueErrorFlag               = true;
            }
            else              SetNewMinTempValueErrorFlag               = true;
            if (SetNewMinTempValueOkFlag) {
              SmsTextAnswer_1 = String(F("Минимальная температура проветривания успешно изменена на: ")) + CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM];
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
            }
            if (SetNewMinTempValueErrorFlag)                GSM_MODULE.SMSsend(F("Ошибка при изменении минимальной температуры проветривания полива!"), Number);
          }


          else if (ColonSymbol == SMS_AIRING_ROOM_MAX_TEMP_SET) {

            bool              SetNewMaxTempValueOkFlag                  = false;
            bool              SetNewMaxTempValueErrorFlag               = false;

            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] >= '1' && SmsTxt[ColonSymbol + 1] <= '9') {
                if (SmsTxt[ColonSymbol + 2] >= '0' && SmsTxt[ColonSymbol + 2] <= '9') {
                  if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '4') {
                    CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                    if (CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] <= CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM]) {
                      CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] = CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] + 1;
                    }
                              SetNewMaxTempValueOkFlag                  = true;
                  }
                  else if (SmsTxt[ColonSymbol + 1] == '5') {
                    if (SmsTxt[ColonSymbol + 1] == '0') {
                      CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                      if (CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] <= CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM]) {
                        CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] = CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] + 1;
                      }
                              SetNewMaxTempValueOkFlag                  = true;
                    }
                    else      SetNewMaxTempValueErrorFlag               = true;
                  }
                  else        SetNewMaxTempValueErrorFlag               = true;
                }
                else {
                  CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] = uint8_t(SmsTxt[ColonSymbol + 1] - '0');
                  if (CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] <= CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM]) {
                    CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] = CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] + 1;
                  }
                              SetNewMaxTempValueOkFlag                  = true;
                }
              }
              else            SetNewMaxTempValueErrorFlag               = true;
            }
            else              SetNewMaxTempValueErrorFlag               = true;
            if (SetNewMaxTempValueOkFlag) {
              SmsTextAnswer_1 = String(F("Минимальная температура проветривания успешно изменена на: ")) + CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM];
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
            }
            if (SetNewMaxTempValueErrorFlag)                GSM_MODULE.SMSsend(F("Ошибка при изменении максимальной температуры проветривания полива!"), Number);
          }


          else if (ColonSymbol == SMS_AUTOPUMP_RESUME) {
            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] == '-' || SmsTxt[ColonSymbol + 1] == '+' || SmsTxt[ColonSymbol + 1] == 'A') {
                if (SmsTxt[ColonSymbol + 1] == '-') {
                  CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME] = PUMP_OFF;
                  SmsTextAnswer_1 = String(F("Режим полива успешно изменён на: выключено (-)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
                else if (SmsTxt[ColonSymbol + 1] == '+') {
                  CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME] = PUMP_ON;
                  SmsTextAnswer_1 = String(F("Режим полива успешно изменён на: включено (+)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
                else if (SmsTxt[ColonSymbol + 1] == 'A') {
                  CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME] = PUMP_AUTO;
                              StartPumpWorkingFlag                      = true;
                  SmsTextAnswer_1 = String(F("Режим полива успешно изменён на: авто (A)"));
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
                }
              }
              else                                          GSM_MODULE.SMSsend(F("Ошибка при изменении режима полива!"), Number);
            }
            else                                            GSM_MODULE.SMSsend(F("Ошибка при изменении режима полива!"), Number);
          }


          else if (ColonSymbol == SMS_AUTOPUMP_WORKING_TIME) {

            bool              SetNewStartPumpTimeValueOkFlag            = false;
            bool              SetNewStartPumpTimeValueErrorFlag         = false;

            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '9') {
                if (SmsTxt[ColonSymbol + 2] >= '0' && SmsTxt[ColonSymbol + 2] <= '9') {
                  if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '2') {
                    if (SmsTxt[ColonSymbol + 1] == '0' || SmsTxt[ColonSymbol + 1] == '1') {
                      CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                              StartPumpWorkingFlag                      = true;
                              SetNewStartPumpTimeValueOkFlag            = true;
                    }
                    else if (SmsTxt[ColonSymbol + 1] == '2') {
                      if (SmsTxt[ColonSymbol + 2] <= '3') {
                        CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                              StartPumpWorkingFlag                      = true;
                              SetNewStartPumpTimeValueOkFlag            = true;
                      }
                      else    SetNewStartPumpTimeValueErrorFlag         = true;
                    }
                  }
                  else        SetNewStartPumpTimeValueErrorFlag         = true;
                }
                else {
                  CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP] = uint8_t(SmsTxt[ColonSymbol + 1] - '0');
                              StartPumpWorkingFlag                      = true;
                              SetNewStartPumpTimeValueOkFlag            = true;
                }
              }
              else            SetNewStartPumpTimeValueErrorFlag         = true;
            }
            else              SetNewStartPumpTimeValueErrorFlag         = true;
            if (SetNewStartPumpTimeValueOkFlag) {
              SmsTextAnswer_1 = String(F("Время включения полива успешно изменено на: ")) + CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP];
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
            }
            if (SetNewStartPumpTimeValueErrorFlag)          GSM_MODULE.SMSsend(F("Ошибка при изменении времени начала полива!"), Number);
          }


          else if (ColonSymbol == SMS_AUTOPUMP_WORKING_DELAY) {

            bool              SetNewStartPumpWorkingDelayValueOkFlag    = false;
            bool              SetNewStartPumpWorkingDelayValueErrorFlag = false;

            if (strchr(SmsTxt, ' ')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ' ' ) - SmsTxt);
              if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '9') {
                if (SmsTxt[ColonSymbol + 2] >= '0' && SmsTxt[ColonSymbol + 2] <= '9') {
                  if (SmsTxt[ColonSymbol + 3] >= '0' && SmsTxt[ColonSymbol + 3] <= '9') {
                    if (SmsTxt[ColonSymbol + 2] >= '0' && SmsTxt[ColonSymbol + 2] < '3') {
                      CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 100 + uint8_t(SmsTxt[ColonSymbol + 2] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 3] - '0');
                              SetNewStartPumpWorkingDelayValueOkFlag    = true;
                    }
                    else if (SmsTxt[ColonSymbol + 1] == '3') {
                      if (SmsTxt[ColonSymbol + 2] == '0') {
                        if (SmsTxt[ColonSymbol + 3] == '0') {
                          CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 100 + uint8_t(SmsTxt[ColonSymbol + 2] - '0') * 100 + uint8_t(SmsTxt[ColonSymbol + 3] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 4] - '0');
                              SetNewStartPumpWorkingDelayValueOkFlag    = true;
                        }
                        else  SetNewStartPumpWorkingDelayValueErrorFlag = true;
                      }
                      else    SetNewStartPumpWorkingDelayValueErrorFlag = true;
                    }
                    else      SetNewStartPumpWorkingDelayValueErrorFlag = true;
                  }
                  else {
                    CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                              SetNewStartPumpWorkingDelayValueOkFlag    = true;
                  }
                }
                else          SetNewStartPumpWorkingDelayValueErrorFlag = true;
              }
              else            SetNewStartPumpWorkingDelayValueErrorFlag = true;
            }
            else              SetNewStartPumpWorkingDelayValueErrorFlag = true;
            if (SetNewStartPumpWorkingDelayValueOkFlag) {
              SmsTextAnswer_1 = String(F("Новая длительность полива успешно изменена на: ")) + CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING] + F(" секунд");
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
            }
            if (SetNewStartPumpWorkingDelayValueErrorFlag)  GSM_MODULE.SMSsend(F("Ошибка при изменении длительности полива!"), Number);
          }


          else if (ColonSymbol == SMS_SET_NEW_RTC_TIME) {

            bool              SetNewRtcHoursValueOkFlag                 = false;
            bool              SetNewRtcHoursValueErrorFlag              = false;
            bool              SetNewRtcMinutesValueOkFlag               = false;
            bool              SetNewRtcMinutesValueErrorFlag            = false;

            if (strchr(SmsTxt, ':')) {
              ColonSymbol = uint8_t(strchr(SmsTxt, ':' ) - SmsTxt);
              if (SmsTxt[ColonSymbol - 1] >= '0' && SmsTxt[ColonSymbol - 1] <= '9') {
                if (SmsTxt[ColonSymbol - 2] >= '0' && SmsTxt[ColonSymbol - 2] <= '9') {
                  if (SmsTxt[ColonSymbol - 2] == '1') {
                    RtcCurrentValue[HOURS] = uint8_t(SmsTxt[ColonSymbol - 2] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol - 1] - '0');
                    //                                     s        m                   h       d    m   y  wd
                    RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, RtcCurrentValue[HOURS],  -1, -1, -1, -1);
                              SetNewRtcHoursValueOkFlag                 = true;
                  }
                  else if (SmsTxt[ColonSymbol - 2] >= '2') {
                    if (SmsTxt[ColonSymbol - 1] < '3') {
                      RtcCurrentValue[HOURS] = uint8_t(SmsTxt[ColonSymbol - 2] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol - 1] - '0');
                      RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, RtcCurrentValue[HOURS],  -1, -1, -1, -1);
                              SetNewRtcHoursValueOkFlag                 = true;
                    }
                    else      SetNewRtcHoursValueErrorFlag              = true;
                  }
                }
                else {
                  RtcCurrentValue[HOURS] = uint8_t(SmsTxt[ColonSymbol - 1] - '0');
                  RTC_MODULE.settime( RtcCurrentValue[SECONDS],  -1, RtcCurrentValue[HOURS],  -1, -1, -1, -1);
                              SetNewRtcHoursValueOkFlag                 = true;
                }
              }
              else            SetNewRtcHoursValueErrorFlag              = true;
              if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '9') {
                if (SmsTxt[ColonSymbol + 2] >= '0' && SmsTxt[ColonSymbol + 2] <= '9') {
                  if (SmsTxt[ColonSymbol + 1] >= '0' && SmsTxt[ColonSymbol + 1] <= '5') {
                    RtcCurrentValue[MINUTES] = uint8_t(SmsTxt[ColonSymbol + 1] - '0') * 10 + uint8_t(SmsTxt[ColonSymbol + 2] - '0');
                    RTC_MODULE.settime( RtcCurrentValue[SECONDS],  RtcCurrentValue[MINUTES], -1,  -1, -1, -1, -1);
                              SetNewRtcMinutesValueOkFlag               = true;
                  }
                  else        SetNewRtcMinutesValueErrorFlag            = true;
                }
                else {
                  RtcCurrentValue[MINUTES] = uint8_t(SmsTxt[ColonSymbol + 1] - '0');
                  RTC_MODULE.settime( RtcCurrentValue[SECONDS],  RtcCurrentValue[MINUTES], -1,  -1, -1, -1, -1);
                              SetNewRtcMinutesValueOkFlag               = true;
                }
              }
              else            SetNewRtcMinutesValueErrorFlag            = true;
              if (SetNewRtcHoursValueErrorFlag || SetNewRtcMinutesValueErrorFlag)
                                                            GSM_MODULE.SMSsend(F("Ошибка при изменении времени!"), Number);
              if (SetNewRtcHoursValueOkFlag && SetNewRtcMinutesValueOkFlag) {
                SmsTextAnswer_1 = String(F("Время успешно изменено на: ")) + RtcCurrentValue[HOURS] + ":" + RtcCurrentValue[MINUTES];
                                                            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number);
              }
            }
            else                                            GSM_MODULE.SMSsend(F("Ошибка при изменении времени RTC!"), Number);
          }


          else if (ColonSymbol == SMS_GET_FULL_STATE_INFO) {
            SmsTextAnswer_1 += String (F("Время:")) + RtcCurrentValue[HOURS] + ":" + RtcCurrentValue[MINUTES] + "\r\n";
            SmsTextAnswer_1 += String (F("Температура:")) + "\r\n" + F("Земли:") + RealGroundTemperature + "\r\n" + F("Воздуха:") + RealAirTemperature + "\r\n";
            SmsTextAnswer_2 += String (F("Влажность:")) + "\r\n" + F("Земли:") + RealGroundHumidityPercent + "\r\n" + F("Воздуха:") + RealAirHumidityPercent + "\r\n";
            SmsTextAnswer_2 += String (F("Освещённость:")) + RealLightingValue + "\r\n";

            switch (CurrentResumeOrBorderSettingValue[SELECTED_LIGHTING_RESUME]) {
              case LIGHT_OFF:         SmsTextAnswer_3 += String (F("LR: off(-)\r\n"));     break;
              case LIGHT_ON:          SmsTextAnswer_3 += String (F("LR: on(+)\r\n"));      break;
              case LIGHT_AUTO:        SmsTextAnswer_3 += String (F("LR: auto(A)\r\n"));    break;
            }

            SmsTextAnswer_3 += String(F("Граница включения света:")) + CurrentResumeOrBorderSettingValue[MIN_HUMIDITY] + "\r\n";

            switch (CurrentResumeOrBorderSettingValue[SELECTED_AIRING_ROOM_RESUME]) {
              case AIRING_ROOM_OFF:   SmsTextAnswer_3 += String (F("ARR: off(-)\r\n"));    break;
              case AIRING_ROOM_OPEN:  SmsTextAnswer_3 += String (F("ARR: open(O)\r\n"));   break;
              case AIRING_ROOM_CLOSE: SmsTextAnswer_3 += String (F("ARR: close(C)\r\n"));  break;
              case AIRING_ROOM_AUTO:  SmsTextAnswer_3 += String (F("ARR: auto(A)\r\n"));   break;
            }

            SmsTextAnswer_4 += String(F("Заданная MIN T:")) + CurrentResumeOrBorderSettingValue[MIN_TEMPERATURE_FOR_AIRING_ROOM] + F("\r\nЗаданная MAX T:") + CurrentResumeOrBorderSettingValue[MAX_TEMPERATURE_FOR_AIRING_ROOM] + "\r\n";

            switch (CurrentResumeOrBorderSettingValue[SELECTED_PUMP_WORK_RESUME]) {
              case PUMP_OFF:          SmsTextAnswer_4 += String (F("APR: off(-)\r\n"));    break;
              case PUMP_ON:           SmsTextAnswer_4 += String (F("APR: on(+)\r\n"));     break;
              case PUMP_AUTO:         SmsTextAnswer_4 += String (F("APR: auto(A)\r\n"));   break;
            }

            SmsTextAnswer_5 += String("Час включения насоса:") + CurrentResumeOrBorderSettingValue[TIME_FOR_START_PUMP] + "\r\nДлительность работы:" + CurrentResumeOrBorderSettingValue[DELAY_TIME_FOR_PUMP_WORKING] + "\r\n";

            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number, 0x1234, 5, 1); // Отправляем 1 часть составного (длинного) SMS
            GSM_MODULE.SMSsend(SmsTextAnswer_2, Number, 0x1234, 5, 2); // Отправляем 1 часть составного (длинного) SMS
            GSM_MODULE.SMSsend(SmsTextAnswer_3, Number, 0x1234, 5, 3); // Отправляем 1 часть составного (длинного) SMS
            GSM_MODULE.SMSsend(SmsTextAnswer_4, Number, 0x1234, 5, 4); // Отправляем 1 часть составного (длинного) SMS
            GSM_MODULE.SMSsend(SmsTextAnswer_5, Number, 0x1234, 5, 5); // Отправляем 1 часть составного (длинного) SMS
          }

          else if (ColonSymbol == SMS_GET_ALL_COMMAND_LIST) {

            SmsTextAnswer_1 = String(F("Режим света:\r\nLR -/+/A\r\nЗадать MIN освещённость:\r\nLMIN 0-1023\r"));
            SmsTextAnswer_2 = String(F("\nРежим проветривания:\r\nARR -/O/C/A\r\nЗадать MIN температуру:\r\nAR"));
            SmsTextAnswer_3 = String(F("MIN 0-49\r\nЗадать MAX температуру:\r\nARMAX 1-50\r\nРежим автополива:"));
            SmsTextAnswer_4 = String(F("\r\nAPR -/+/A\r\nЗадать час полива:\r\nAPTIME 0-23\r\nЗадать длительно"));
            SmsTextAnswer_5 = String(F("сть полива:\r\nAPDELAY 10-300\r\nЗадать время RTC:\r\nTIME 0-23:0-59\r"));
            SmsTextAnswer_6 = String(F("\nОтчёт о состоянии:\r\nINFO\r\nПолный список команд:\r\nHELP"));

            GSM_MODULE.SMSsend(SmsTextAnswer_1, Number, 0x1234, 6, 1);
            GSM_MODULE.SMSsend(SmsTextAnswer_2, Number, 0x1234, 6, 2);
            GSM_MODULE.SMSsend(SmsTextAnswer_3, Number, 0x1234, 6, 3);
            GSM_MODULE.SMSsend(SmsTextAnswer_4, Number, 0x1234, 6, 4);
            GSM_MODULE.SMSsend(SmsTextAnswer_5, Number, 0x1234, 6, 5);
            GSM_MODULE.SMSsend(SmsTextAnswer_6, Number, 0x1234, 6, 6);
          }
        }
      }
    }
  }
}

#endif

Алгоритм работы всех систем:

Всю логику работы теплицы можно разбить на несколько частей:

  • Информационное табло;
  • Освещение;
  • Проветривание;
  • Полив;

Рассмотрим работу каждой части более подробно.

Информационное табло.

После подачи питания на устройство, происходит:

  • настройка сенсоров и датчиков;
  • устанавливаются режимы работы всех систем, взятые либо из постоянной памяти (должны были быть записаны в массив CurrentResumeOrBorderSettingValue при предыдущем запуске), либо из массива с настройками по умолчанию (DefaultResumeOrBorderSettingValue);
  • опрос всех датчиков и вывод их значений на ЖК-дисплей. Обратите внимание, что на дисплее поочерёдно отображаются 2 страницы, а время смены страниц задано переменной CHANGE_DEFAULT_SCREEN_TIME:
    • 1 страница отображает показатели температуры и влажности земли и воздуха;
    • 2 страница отображает время, значение освещённости и состояние установленных режимов работы каждой из систем (освещение, проветривание, полив);
  • дополнительно в скетч добавлена функция автовозврата к стартовому табло при простое устройства дольше, чем указано в DEFAULT_SCREEN_RETURNING_TIME;

Освещение.

После нажатия на любую клавишу, кроме ESC, на дисплей выводится меню. И первым разделом на экране будет "Настройка работы системы освещения". При нажатии на кнопку ОК вы перейдёте во внутреннее меню данной настройки. Что она в себя включает:

  • Настройка режима работы системы освещения. Варианты значений: Выкл/Вкл/Авто
    • Выкл - выключить питание реле, отвечающее за подачу напряжения на освещение;
    • Вкл - включить питание реле, отвечающее за подачу напряжения на освещение;
    • Авто - перевести работу системы в автоматический режим, где освещение будет включаться или выключаться самостоятельно по условию. Про само условие и его настройку будет сказано далее.
  • Настройка границы минимальной освещённости. Интервал значений: от 0 до 1023
    • Условие работы системы освещения в автоматическом режиме, где заданное число будет являться нижней границей, при переходе которой сверху вниз на реле будет подано питание и освещение будет включено.
    • Дополнительно, в условие добавлен порог HUMIDITY_GAP , который исключит переключения питания реле на границе освещённости.
  • Реальный показатель освещённости. В правом верхнем углу дисплея отображается реальное значение освещённости в настоящий момент. Это сделано для удобства установки порога освещённости, так как в этом случае есть на что ориентироваться.

Проветривание

Вторым пунктом основного меню после "Настройка работы системы освещения" идёт "Настройка работы системы проветривания". При нажатии на кнопку ОК вы переходите во внутреннее меню настройки, включающее:

  • Настройка режима работы системы проветривания. Варианты значений: Выкл/Открыть/Закрыть/Авто
    • Выкл - выключить питание реле, отвечающее за подачу напряжения на линейный толкатель;
    • Открыть - включить питание реле, отвечающее за подачу напряжения на линейный толкатель для открытия окна;
    • Закрыть - включить питание реле, отвечающее за подачу напряжения на линейный толкатель для закрытия окна;
    • Авто - перевести работу системы в автоматический режим, где проветривание будет включаться или выключаться самостоятельно по условию.
  • Настройка минимальной температуры. Интервал значений: от 0 до 49
    • Условие закрытия окна в автоматическом режиме при переходе установленного значения сверху вниз.
    • Если установлено значение, превышающее значение установленной максимальной температуры, то значение будет автоматически снижено до значения (Максимальная температура - 1);
  • Настройка максимальной температуры. Интервал значений: от 1 до 50
    • Условие открытия окна в автоматическом режиме при превышении установленного значения.
    • Если установлено значение меньше, чем значение установленной минимальной температуры, то значение будет автоматически увеличено до значения (Минимальная температура + 1);

Полив.

Следующим пунктом меню будет "Настройка работы системы полива". При нажатии кнопки ОК на дисплей будет выведено внутреннее меню, состоящее из следующих пунктов:

  • Настройка режима работы системы полива. Варианты значений: Выкл/Вкл/Авто
    • Выкл - выключить питание реле, отвечающее за подачу напряжения на насос;
    • Вкл - включить питание реле, отвечающее за подачу напряжения на насос;
    • Авто - перевести работу системы в автоматический режим, где полив будет включаться по условию.
  • Настройка времени суток для старта полива (час). Интервал значений: от 0 до 23
    • Параметр, отвечающий за время дня (конкретный час), когда полив будет включен автоматически.
  • Время (длительность) работы полива (в секундах). Интервал значений: от 10 до 300
    • Параметр, отвечающий за продолжительность работы насоса.

Дополнительные настройки:

Последним в списке меню идёт раздел "Дополнительные настройки". Раздел включает в себя:

  • Настройки часов реального времени. Включает в себя 6 подразделов, с помощью которых можно выставить все необходимые значения:
    • Часы. Интервал значений: от 0 до 23
    • Минуты. Интервал значений: от 0 до 59
    • Секунды. Интервал значений: от 0 до 59
    • День недели. Интервал значений: от 0 до 6
    • День месяца. Интервал значений: от 1 до 31
    • Месяц. Интервал значений: от 1 до 12
    • Год. Интервал значений: от 0 до 99
  • Тест реле. В данный пункт входит 4 подпункта, ассоциированные с каждым из 4-х каналов I2C-реле. При выборе необходимого канала и подтверждения включения тестовой проверки, на реле будет подаваться напряжение в течении времени, указанного в RELE_TEST_FULL_TIME;
  • Настройки работы системы оповещения (зуммер). Данный пункт отвечает за настройку звукового оповещения. Варианты значений: Выкл/Вкл/Авто
    • Выкл - выключить зуммер;
    • Вкл - включить зуммер;
    • Авто - перевести работу системы в автоматический режим, где звуковое оповещение будет включаться или выключаться по следующему условию:
      • Если хотя бы 1 из вышеперечисленных систем (освещение, проветривание, полив) установлена НЕ в автоматический режим работы, то после перевода работы зуммера в автоматический режим будет производиться отслеживание всех необходимых значений датчиков и при превышении или критическом понижении значений относительно установленных границ зуммер будет издавать прерывистый звук (время включения и выключения зуммера задано в ZUMMER_WORKING_TIME и ZUMMER_NOT_WORKING_TIME) до тех пор, пока параметр не вернётся в допустимый диапазон значений;
      • Если хотя бы 1 из вышеперечисленных систем (освещение, проветривание, полив) установлена в ручном режиме на включение, то зуммер так же будет издавать прерывистый звук, сигнализирующий о том, что система включена в ручном режиме;
      • Для того, чтобы зуммер не издавал звуков ни в одной из вышеперечисленных ситуаций, достаточно перевести его в режим "Выкл";

Работа с GSM/GPRS Shield:

Приятным дополнением ко всей системе "умной" теплицы будет использование GSM/GPRS Shield для её удалённого мониторинга и управления.

В скетче есть возможность с помощью флага GSM_USING_FLAG включить или полностью выключить поддержку работы данной платы расширения, тем самым сократив количество используемой памяти:

  • Размеры скетча при выключенной поддержке GSM/GPRS:
    • FLASH: 25802 байт;
    • ОЗУ: 1050 байт;
  • Размеры скетча при включенной поддержке GSM/GPRS:
    • FLASH: 45526 байт;
    • ОЗУ: 1680 байт;

Далее мы рассмотрим те возможности, которые предоставляет эта плата расширения в данном проекте.

Всего в проекте есть 10 команд,  помощью которых можно управлять всей системой или получать от неё данные. Вот эти команды (при отправке кавычки не указываются!):

  • Настройка режима работы системы освещения: команда "LR +" (интервал значений: -/+/A)
  • Настройка минимального значения освещённости: команда "LMIN 200" (интервал значений: 0-1023)
  • Настройка режима работы системы проветривания: команда "ARR A" (интервал значений: -/O/C/A)
  • Настройка минимальной температуры: команда "ARMIN 0" (интервал значений: 0-49)
  • Настройка максимальной температуры: команда "ARMAX 29" (интервал значений: 1-50)
  • Настройка режима работы полива: команда "APR +" (интервал значений: -/+/A)
  • Настройка времени включения полива: команда "APTIME 20" (интервал значений: 0-23)
  • Настройка продолжительности работы команда "APDELAY 150" (интервал значений: 10-300)
  • Задать время для часов реального времени: команда "TIME 12:43" (интервал значений: 0-23:0-59)
  • Получить данные о состоянии системы: команда "INFO"
  • Полный список команд: команда "HELP"

Ссылки:

Обсуждение
