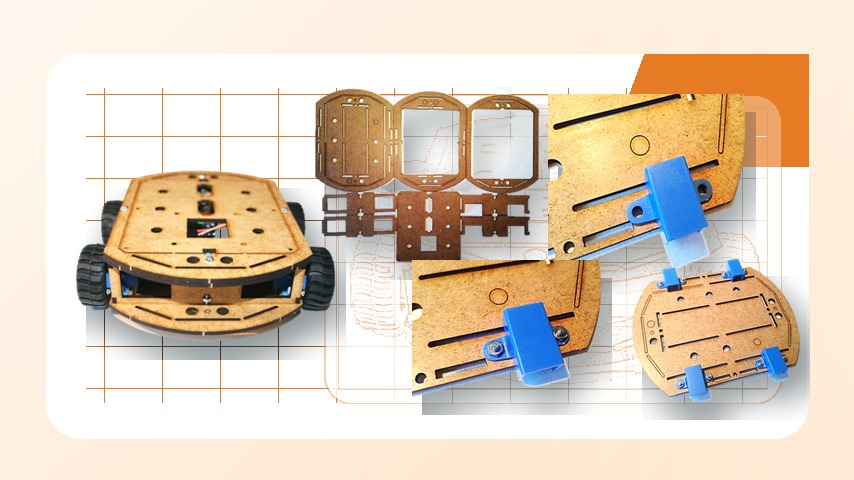

Сборка Робота-шасси. Часть 1

Необходимые детали
Видео уроки

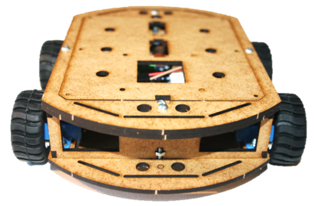

Конструктор послужит хорошей базой для целого ряда различных проектов. На платформе достаточно места для установки датчиков, сервомоторов, манипулятора, фар и многого другого. На его основе можно проводить различные конкурсы и соревнования.

1. Комплект деталей конструктора.

2. Установка крепления двигателя.

3. Крепление привинчиваются двумя винтами с гайками. Сильно затягивать крепление не надо, т.к. это помешает установке двигателя.

Ред.

4. Необходимо таким образом привинтить четыре крепления.


5. Установка стенки шасси.


6. Вид с днища шасси.


7. Необходимо таким образом установить четыре стенки, для этого понадобится четыре винтовых соединения.


8. Вид днища шасси после установки стенок.



9. Установка первой верхней платформы шасси. Крышка ставится в пазы, винты не используются на этом этапе.

10. Установка второй верхней платформы шасси. Для фиксации обоих платформ на данном шаге надо использовать шесть винтов с гайками.

11. Вид снизу на крепления.

12. Установка крышки шасси. Крышка устанавливается свободно и не имеет винтовых соединений.

13. Установка двигателей в крепления. Двигатели вставляются в крепления, после чего необходимо туго затянуть винты креплений.

14.Установка колес на оси двигателей. Колеса одеваются на ось без дополнительных креплений.
