Raspberry Pi Pico: Подключаем датчик температуры 18B20 (Arduino IDE)

Общие сведения

В этом уроке мы рассмотрим работу с цифровым датчиком 18b20. Датчик передаёт данные по протоколу OneWire, те есть по одному проводу. То есть к датчику необходимо подключить питание (VCC, GND) и одну линию данных. Для корректной работы этой линии необходимо "подтянуть" её к положительному напряжению при помощи резистора с сопротивлением от 1 кОм. Для удобства работы и подключения мы воспользуемся Trema-модулем Pull Switch UP/DOWN.

Для этого урока нам понадобится:

• Raspberry Pi Pico
• Датчик температуры 18b20
• Trema-модуль Pull Switch UP/DOWN
• Piranha Pico Hat

Для работы данных примеров в Pi Pico необходимо загрузить прошивку MicroPython и установить Thonny IDE, о том как это сделать можно прочитать в этой статье https://lesson.iarduino.ru/page/pi-pico-python-ide

Подключение

Подключим Trema-модуль Pull Switch UP/DOWN согласно таблице

Установим переключатель на модуле в положение UP и подключим датчик

Установка библиотеки

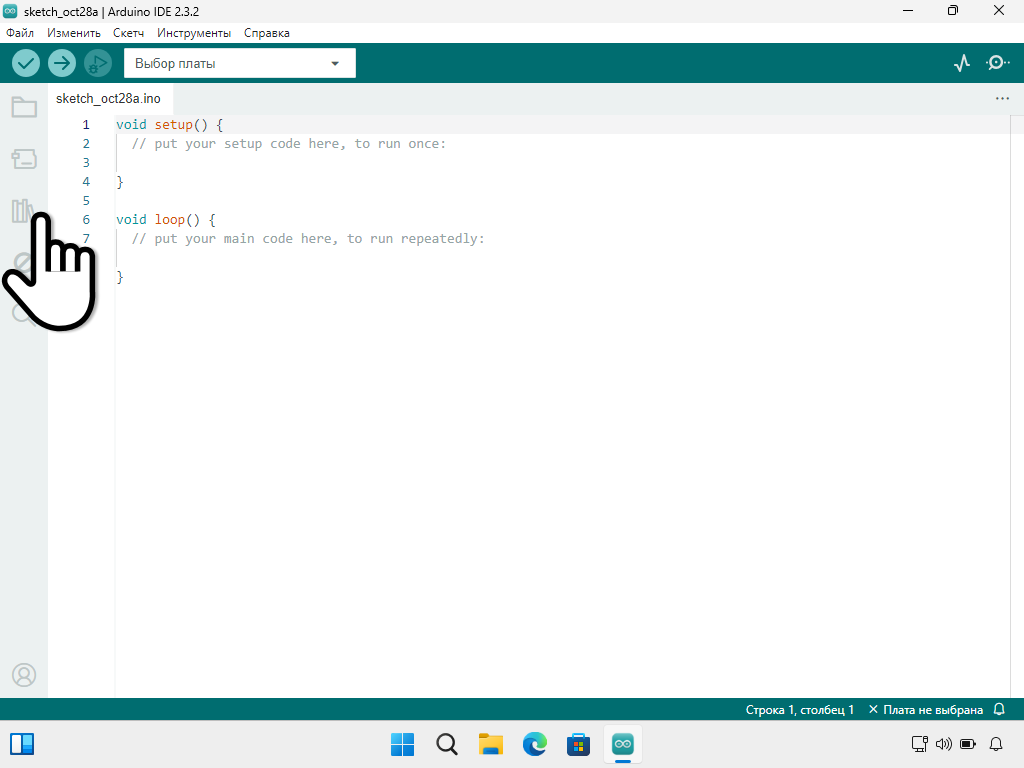

Откроем менеджер библиотек

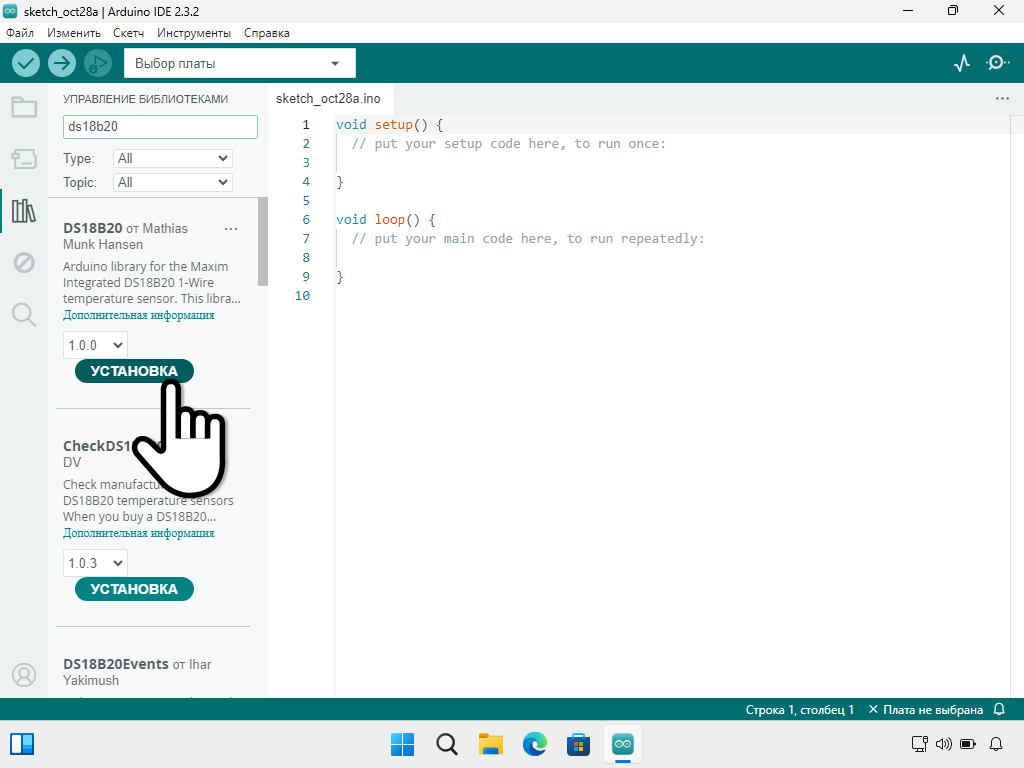

Введём в поле поиска DS18B20 и нажмём "Установить"

Выводим температуру через интервал

Скрипт периодически выводи показания датчика в оболочку. В данном скрипте используются все те же функции, что и выше.

#include <DS18B20.h>

#define DS_PIN 15

DS18B20 ds(DS_PIN);

void setup()
{
    Serial.begin(155200);
    while(!ds.selectNext()) {
      Serial.println("Датчик не найден");
      delay(1000);
    }
}

void loop()
{
    Serial.print("Температура: ");
    Serial.print(ds.getTempC());
    Serial.println(" C");
    delay(500);
}
