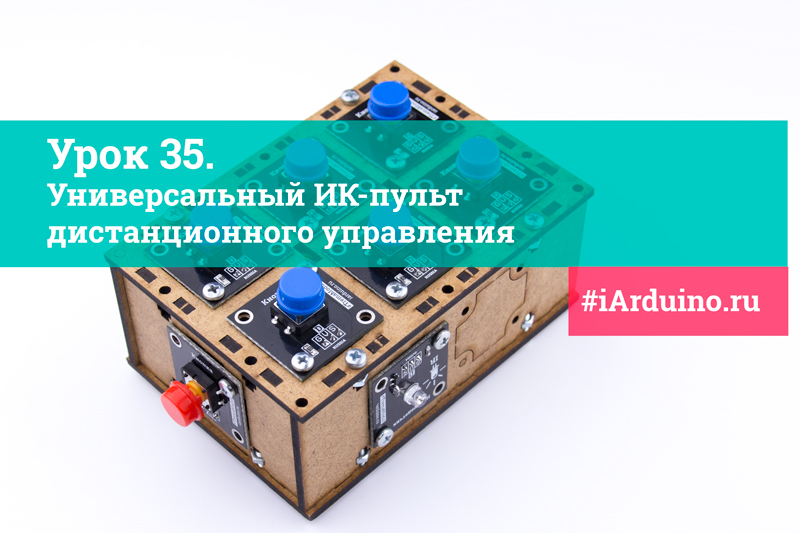

Урок 35. Универсальный ИК-пульт дистанционного управления


В этом уроке мы создадим универсальный ИК-пульт дистанционного управления. Шесть кнопок универсального ИК-пульта позволяют запрограммировать себя на передачу команды любого* другого ИК-пульта. Код кнопок сохраняется в энергонезависимую область памяти Arduino - EEPROM. Это значит, что Вам не придётся программировать кнопки при каждом включении универсального ИК-пульта.

*Универсальный ИК-пульт может воспроизводить сигналы только тех ИК-пультов, которые передают данные одним информационным пакетом не длиннее 32 бит, а также имеют (или нет) одинаковые пакеты удержания (пакеты повторов).

Нам понадобится:

Для реализации проекта нам необходимо установить библиотеку:

  • iarduino_IR для работы с ИК-приёмопередатчиками.
  • EEPROM - входит в стандартный набор Arduino IDE.

О том как устанавливать библиотеки, Вы можете ознакомиться на странице Wiki - Установка библиотек в Arduino IDE.

Видео:

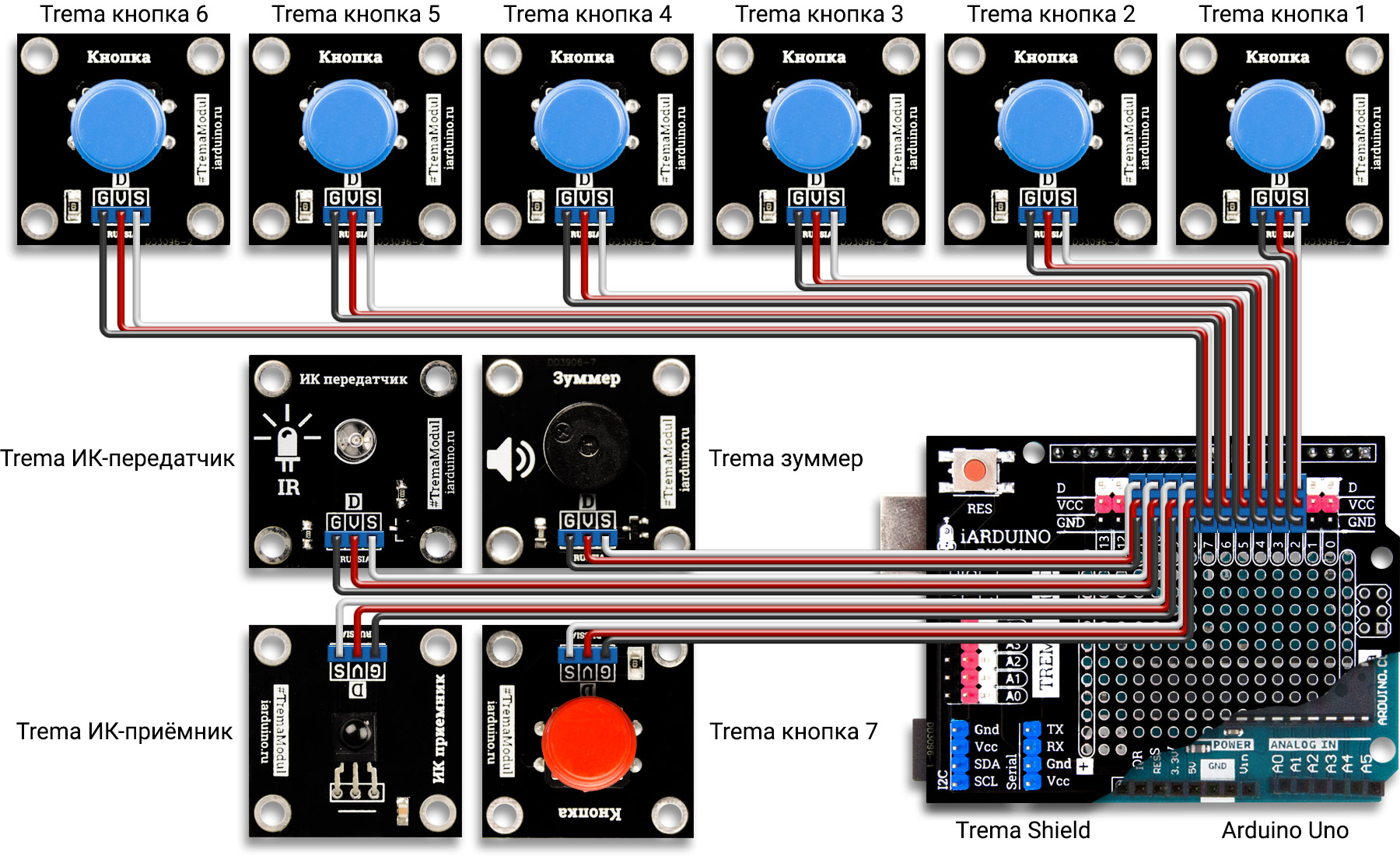

Схема подключения:

Все используемые в уроке модули, можно подключать к любым выводам Arduino, как цифровым, так и аналоговым. Номера выводов к которым подключены модули, указываются в скетче.

Схема подключения универсального ИК-пульта к Arduino

Алгоритм работы:

Отправка команд:
  • При нажатии на одну из 6 кнопок универсального ИК-пульта, он отправит команду, соответствующую нажатой кнопке.
  • Если нажатой кнопке команда не присвоена, то ИК-пульт издаст звуковой сигнал, сигнализирующий об ошибке.
Назначение команд кнопкам:
  • Для назначения команд кнопкам универсального ИК-пульта, нужно выполнить следующие действия:
    • Нажать на кнопку "запись команды" и, не отпуская её, нажать на ту кнопку универсального ИК-пульта, которой мы хотим присвоить команду с другого ИК-пульта.
    • Универсальный ИК-пульт издаст два коротких звуковых сигнала, сигнализируя о готовности принять данные.
    • Нажать на кнопку другого ИК-пульта, код которой мы хотим считать.
    • Как только код будет считан, универсальный ИК-пульт издаст короткий звуковой сигнал, сигнализирующий об успешной записи кода. Теперь можно отпустить все кнопки.
  • Можно присвоить одной кнопке - код одного пульта, а другой кнопке - код другого пульта. Так как для каждой кнопки, сохраняется не только код, но и протокол передачи данных.

Код программы:

#include <iarduino_IR_RX.h>                                                                      // Подключаем библиотеку для работы с ИК-приёмником
#include <iarduino_IR_TX.h>                                                                      // Подключаем библиотеку для работы с ИК-передатчиком
#include <EEPROM.h>                                                                              // Подключаем библиотеку для работы с EEPROM (энергонезависимой областью памяти)
//  Указываем выводы к которым подключены модули:
const uint8_t  PinButton1= 2;                                                                    // Объявляем константу       с указанием вывода к которому подключена кнопка 1
const uint8_t  PinButton2= 3;                                                                    // Объявляем константу       с указанием вывода к которому подключена кнопка 2
const uint8_t  PinButton3= 4;                                                                    // Объявляем константу       с указанием вывода к которому подключена кнопка 3
const uint8_t  PinButton4= 5;                                                                    // Объявляем константу       с указанием вывода к которому подключена кнопка 4
const uint8_t  PinButton5= 6;                                                                    // Объявляем константу       с указанием вывода к которому подключена кнопка 5
const uint8_t  PinButton6= 7;                                                                    // Объявляем константу       с указанием вывода к которому подключена кнопка 6
const uint8_t  PinButton7= 8;                                                                    // Объявляем константу       с указанием вывода к которому подключена кнопка 7 (запись)
iarduino_IR_RX IR_Read   ( 9);                                                                   // Объявляем объект IR_Read  с указанием вывода к которому подключён ИК-приёмник
iarduino_IR_TX IR_Write  (10);                                                                   // Объявляем объект IR_Write с указанием вывода к которому подключён ИК-передатчик
const uint8_t  PinBuzzer= 11;                                                                    // Объявляем константу       с указанием вывода к которому подключен зуммер
//  Объявляем для хранения временных данных:
uint8_t        ValButton= 0;                                                                     // Объявляем переменную      для хранения номера нажатой кнопки
uint32_t       ValCode;                                                                          // Объявляем переменную      для хранения кода кнопки
char           ValProtocol[26];                                                                  // Объявляем строку          для хранения 25 символов протокола передачи данных + символ конца строки
void setup(){
//  Инициируем работу с ИК-приёмником и ИК-передатчиком:
    IR_Read.begin();                                                                             // Инициируем работу с ИК-приёмником
    IR_Write.begin();                                                                            // Инициируем работу с ИК-передатчиком
//  Конфигурируем выводы:
    pinMode(PinButton1, INPUT);                                                                  // Конфигурируем вывод с подключенной кнопкой №1 в режим входа
    pinMode(PinButton2, INPUT);                                                                  // Конфигурируем вывод с подключенной кнопкой №2 в режим входа
    pinMode(PinButton3, INPUT);                                                                  // Конфигурируем вывод с подключенной кнопкой №3 в режим входа
    pinMode(PinButton4, INPUT);                                                                  // Конфигурируем вывод с подключенной кнопкой №4 в режим входа
    pinMode(PinButton5, INPUT);                                                                  // Конфигурируем вывод с подключенной кнопкой №5 в режим входа
    pinMode(PinButton6, INPUT);                                                                  // Конфигурируем вывод с подключенной кнопкой №6 в режим входа
    pinMode(PinButton7, INPUT);                                                                  // Конфигурируем вывод с подключенной кнопкой №7 в режим входа
    pinMode(PinBuzzer, OUTPUT);                                                                  // Конфигурируем вывод с подключенным зуммером в режим выхода
}
void loop(){
//  Проверяем состояние кнопок:
    if(digitalRead(PinButton1)){ ValButton=1;}else                                               // Если нажата кнопка 1,      записываем число 1 в переменную ValButton
    if(digitalRead(PinButton2)){ ValButton=2;}else                                               // Если нажата кнопка 2,      записываем число 2 в переменную ValButton
    if(digitalRead(PinButton3)){ ValButton=3;}else                                               // Если нажата кнопка 3,      записываем число 3 в переменную ValButton
    if(digitalRead(PinButton4)){ ValButton=4;}else                                               // Если нажата кнопка 4,      записываем число 4 в переменную ValButton
    if(digitalRead(PinButton5)){ ValButton=5;}else                                               // Если нажата кнопка 5,      записываем число 5 в переменную ValButton
    if(digitalRead(PinButton6)){ ValButton=6;}else                                               // Если нажата кнопка 6,      записываем число 6 в переменную ValButton
      {delay(100);               ValButton=0;}                                                   // Если кнопки 1-6 не нажаты, записываем число 0 в переменную ValButton и подавляем дребезг
//  Выполняем действия при нажатии на кнопку:
    if(ValButton){                                                                               // Если нажата кнопка 1-6
//      Чтение данных:
        if(digitalRead(PinButton7)){                                                             // Если нажата кнопка 7 (запись), то ...
            myTone(100); delay(100); myTone(100);                                                // Выводим два коротких звуковых сигнала, сигнализирующих о готовности считать данные
            while(digitalRead(PinButton7)){                                                      // Входим в цикл while, пока не будет отпущена кнопка 7 (запись)
                if(IR_Read.check()){                                                             // Если в буфере имеются данные, принятые с другого пульта
//                  Получаем данные, принятые с пульта
                    strcpy(ValProtocol, IR_Read.protocol());                                     // Получаем протокол передачи данных пульта в строку ValProtocol
                    ValCode = IR_Read.data;                                                      // Получаем код кнопки в переменную ValCode
//                  Записываем принятые данные в EEPROM
                    for(uint8_t i=0; i<30; i++){                                                 // Проходим по 30 байтам в EEPROM
                        if(i<26){EEPROM.write(i+(ValButton-1)*30,ValProtocol[i]);}               // Первые 26 байт заполняем данными из строки ValProtocol    (это протокол передачи данных)
                        else    {EEPROM.write(i+(ValButton-1)*30,uint8_t(ValCode>>((29-i)*8)));} // Последние 4 байта заполняем данными из переменной ValCode (это код кнопки)
                    }
                    myTone(100);                                                                 // Выводим короткий звуковой сигнал, сигнализирующий об успешной записи
                }
            }
//      Отправка данных:
        }else{                                                                                   // Если не нажата кнопка 7, то ...
//          Читаем протокол передачи данных и код кнопки из EEPROM:
            for(uint8_t i=0; i<30; i++){                                                         // Проходим по 30 байтам в EEPROM
                if(i<26){ValProtocol[i] =      EEPROM.read(i+(ValButton-1)*30);}                 // Первые 26 байт записываем в строку ValProtocol    (это протокол передачи данных)
                else    {ValCode<<=8; ValCode+=EEPROM.read(i+(ValButton-1)*30);}                 // Последние 4 байта записываем в переменную ValCode (это код кнопки)
            }
//          Отправляем код кнопки с использованием указанного протокола передачи данных:
            if (IR_Write.protocol(ValProtocol)){                                                 // Устанавливаем прочитанный протокол передачи данных ValProtocol
                IR_Write.send(ValCode, true);                                                    // Передаём прочитанный код кнопки ValCode
            }else{myTone(500);}                                                                  // Если строка ValProtocol не является протоколом передачи данных, то выводим звуковой сигнал, сигнализирующий об ошибке
        }
    }
}
//  Функция генерирующая звуковой сигнал на выводе PinBuzzer
void myTone(uint32_t i){ i+=millis(); while(i>millis()){digitalWrite(PinBuzzer, HIGH); delayMicroseconds(500); digitalWrite(PinBuzzer, LOW); delayMicroseconds(500);} }

Для генерации звука написана функция myTone(), вместо стандартной функции tone(), так как стандартная функция использует 2 аппаратный таймер, который уже используется библиотекой iarduino_IR.
