Урок 17. Подключение Mini MP3 плеера к Arduino

Наверное, часто в ваших проектах возникала необходимость воспроизводить определенный звук или мелодию. Например, по завершению какого-нибудь процесса, или просто звуковое сопровождение. В этом нам поможет Mini MP3 Проигрыватель, который обладает очень большим потенциалом.

В данный модуль вставляется microSD карточка, на которую предварительно мы можем записать Mp3 композиции, которые, в дальнейшем, сможем воспроизводить с помощью Mini MP3 Проигрывателя.

Нам понадобится:

Для реализации проекта нам необходимо установить библиотеки:

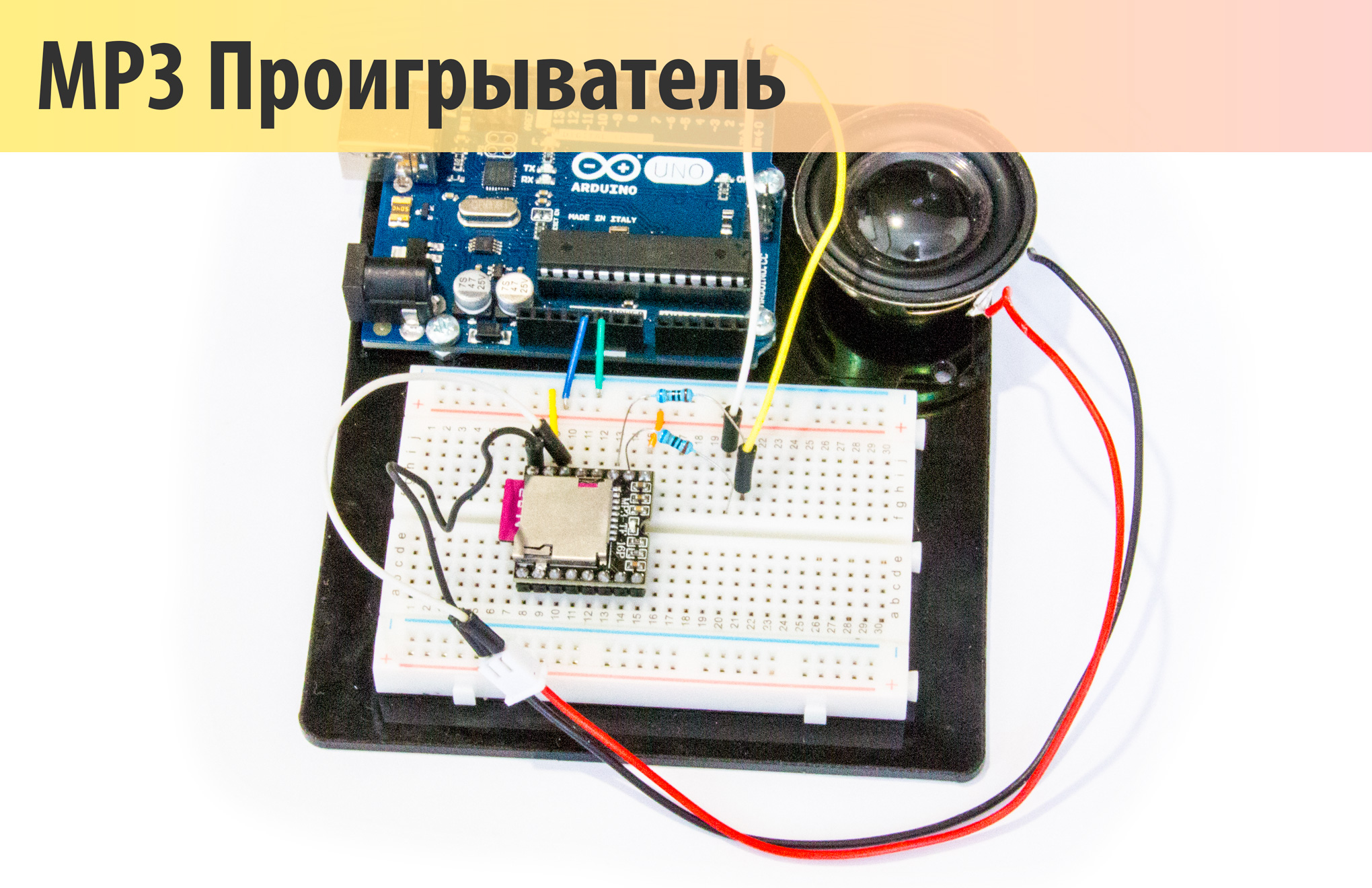

Демонстрация:

Подготавливаем microSD карточку:

Mini MP3 Проигрыватель может распознавать карты объемом до 32G и файловой системой FAT16 , FAT32.

  1. Для начала нам необходимо подключить карту через катридер к компьютеру и отформатировать карточку.

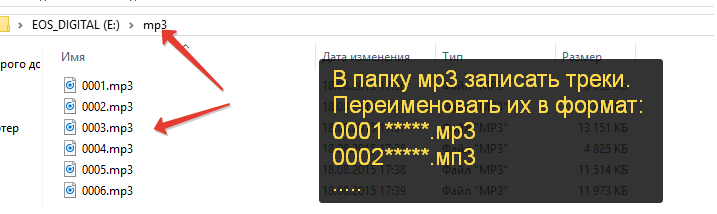

  2. Теперь нам нужно создать папку с названием "mp3".
  3. Записать ваши mp3 композиции в данную папку и дать им имена "0001.mp3" , "0002.mp3", "0003.mp3" и тд. Так же файл можно называть "0001alla-tratata.mp3" главное, указать в самом начале номер трека в четырех символьном формате.

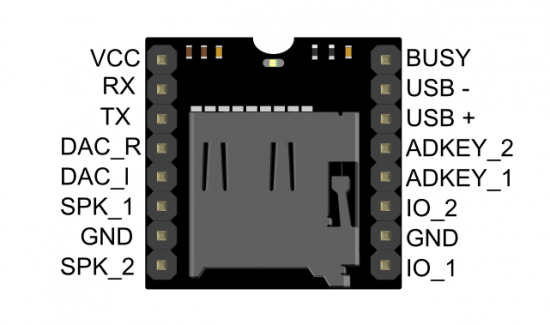

Описание контактов:


Pin Number Pin Description Description Note
1 VCC Питание Питание постоянного тока от 3 до 5 Вольт
2 RX UART serial input
3 TX UART serial output
4 DAC_R Audio output right channel Выход на усилитель, правый канал
5 DAC_L Audio output left channel Выход на динамик, со встроенного усилителя до 3W
9 IO1 Trigger port 1 Короткое нажатие ||◄ (длительное нажатие - уменьшение громкости)
10 GND Ground Выход на динамик, со встроенного усилителя до 3W
11 IO2 Trigger port 2 Короткое нажатие ►|| (длительное нажатие - увеличение громкости)
12 ADKEY1 AD port 1 Trigger play first segment
13 ADKEY2 AD port 2 Trigger play fifth segment
14 USB USB DP USB Port
15 USB- USB- DM USB Port
16 Busy Playing Status Low means playingHigh means no

Модуль имеет сразу два вида выходного сигнала: первый - со встроенным усилителем, а второй вариант - через внешний усилитель например УНЧ модуль 2*3 Вт класса D PAM8403. В наших примерах будет рассматриваться вариант со встроенным усилителем.

  • Подключение к усилителю c помощью выходов DAC_R и DAC_L
  • Подключение к динамику напрямую. динамик подключается одним контактом IO1, а вторым к IO2

Пример 1. Управление с помощью Arduino

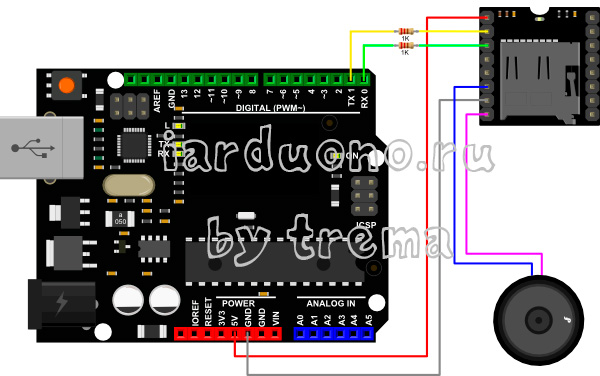

Схема подключения:

Данный Mini MP3 Проигрыватель может быть подключен как обычному Serial порту, так и к виртуальному Serial порту. Это дает возможность arduino подключиться к компьютеру и к mp3 проигрывателю.

Подключать удобнее всего с помощью Breadboard mini и проводков папа-папа. Так же не забудьте подключать Mp3 плеер к Serial порту с через резисторы на 1 кОм.

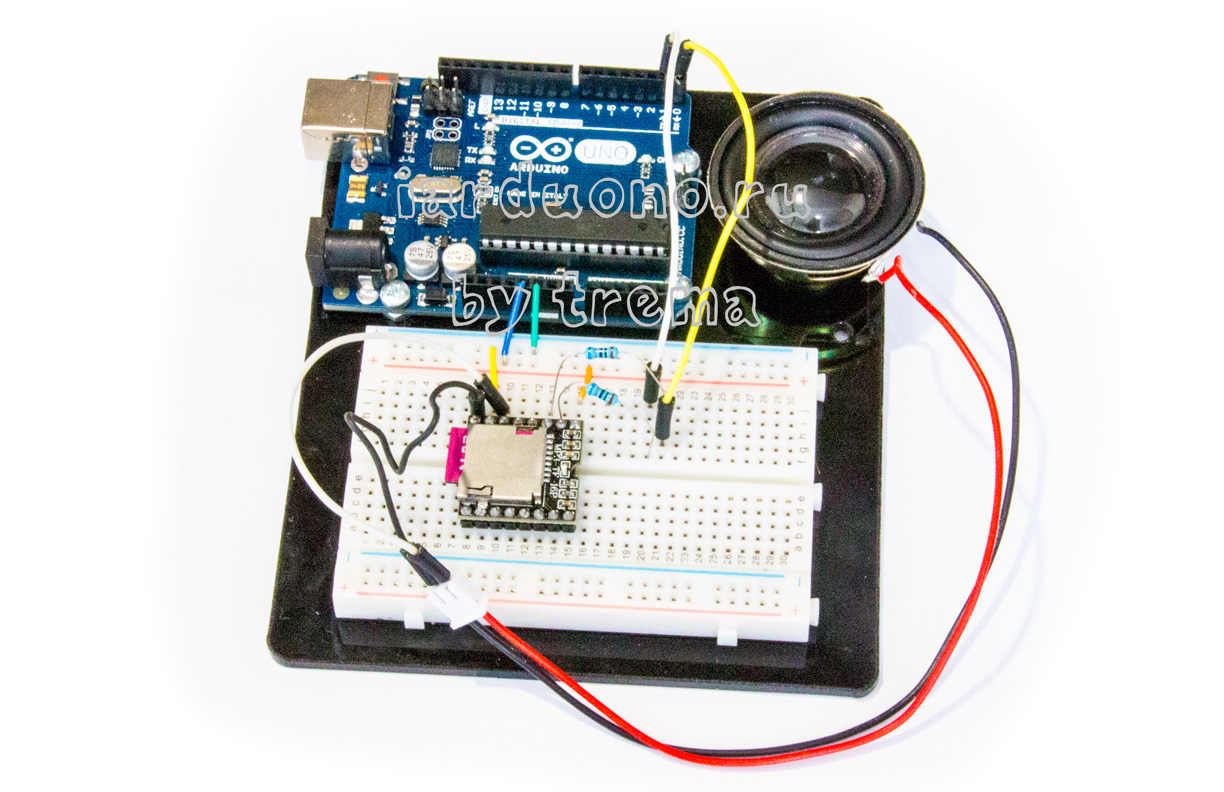

В результате у вас должна получиться примерно следующая картина:

Не забудьте установить библиотеку Mini mp3 Arduino Library V2.0.

Скетч №1:

Данный пример запустит проигрывание треков и каждые 10 секунд будет переключать на следующий трек.

Между двумя командами необходимо делать задержку delay (100); 100 миллисекунд, в противном случае некоторые команды могут работать не стабильно.

#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
void setup () {
    Serial.begin (9600);
    mp3_set_serial (Serial);
    mp3_set_volume (25);
    delay (100);
    mp3_play ();
    delay (100);
}
void loop () {
    mp3_next (); // Следующий трек
    delay (10000); // пуза 10 секунд
}

Скетч №2:

В этом примере мы запускаем плеер, он начинает проигрывать композиции целиком одна за другой в случайном порядке.

#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
void setup () {
    Serial.begin (9600);
    mp3_set_serial (Serial);    //set Serial for DFPlayer-mini mp3 module
  delay (100);
  mp3_set_volume (25);
  delay (100);
  mp3_play (); // запускаем трек
  delay (100);
  mp3_random_play ();  // Даем команду проигрывать треки в случайной последовательности
}
void loop () {
}

Скетч №3:

Для запуска определенной мелодии нужно обязательно задать правильные именна mp3 файлам, которые находятся на флешке как указано в пункте "Подготавливаем microSD карточку". Вы так же можете записывать файлы в любые папки и с любыми названиями, но их вы не сможете запустить выборочно по команде.

#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
void setup () {
    Serial.begin (9600);
    mp3_set_serial (Serial);    //set Serial for DFPlayer-mini mp3 module
  delay (100);
  mp3_set_volume (20);
}
void loop () {
 delay (100);
 mp3_play (2);  // Произрываем "mp3/0002.mp3"
 delay (5000);
 mp3_play (5); // Произрываем "mp3/0005.mp3"
 delay (5000);
 mp3_play (1); // Произрываем "mp3/0001.mp3"
 delay (5000);
 mp3_play (4); // Произрываем "mp3/0004.mp3"
 delay (5000);
 mp3_play (3); // Произрываем "mp3/0003.mp3"
 delay (5000);
}

Полный список функций:

  • mp3_play (); // Запуск воспроизведения
  • mp3_play (5); // Воспроизвести файл "mp3/0005.mp3"
  • mp3_next (); // Следующий трек
  • mp3_prev (); // Предыдущий трек
  • mp3_set_volume (uint16_t volume); // Уровень громкости 0~30
  • mp3_set_EQ (); // Эквалайзер 0~5 (0 - Normal, 1 - Pop, 2 - Rock, 3 - Jazz, 4 - Classic, 5 - Bass)
  • mp3_pause (); // пауза
  • mp3_stop (); // остановить воспроизведение
  • mp3_random_play (); // Воспроизвести в случайнВоспроизвести в случайном порядке.
  • void mp3_get_state (); //send get state command
  • void mp3_get_volume ();
  • void mp3_get_u_sum ();
  • void mp3_get_tf_sum ();
  • void mp3_get_flash_sum ();
  • void mp3_get_tf_current ();
  • void mp3_get_u_current ();
  • void mp3_get_flash_current ();
  • void mp3_single_loop (boolean state); //set single loop
  • void mp3_DAC (boolean state);


Пример 2. Автономное управление без Arduino, с помощью подключенных кнопок.

Данный модуль может работать как под управлением микроконтроллера Arduino, так и автономно, как самостоятельный проигрыватель mp3.

Но модулем нужно как-то управлять, регулировать громкость, переключать треки и тд. Эти возможности мы можем реализовать очень просто, нам нужно подключить управляющие кнопки, и с помощью них мы сможем полноценно управлять mp3 проигрывателем.

Есть несколько вариантов подключения:

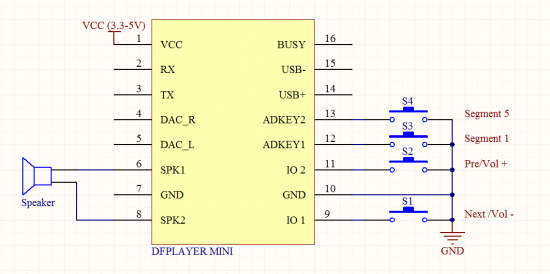

Простой способ (Минимум функций):

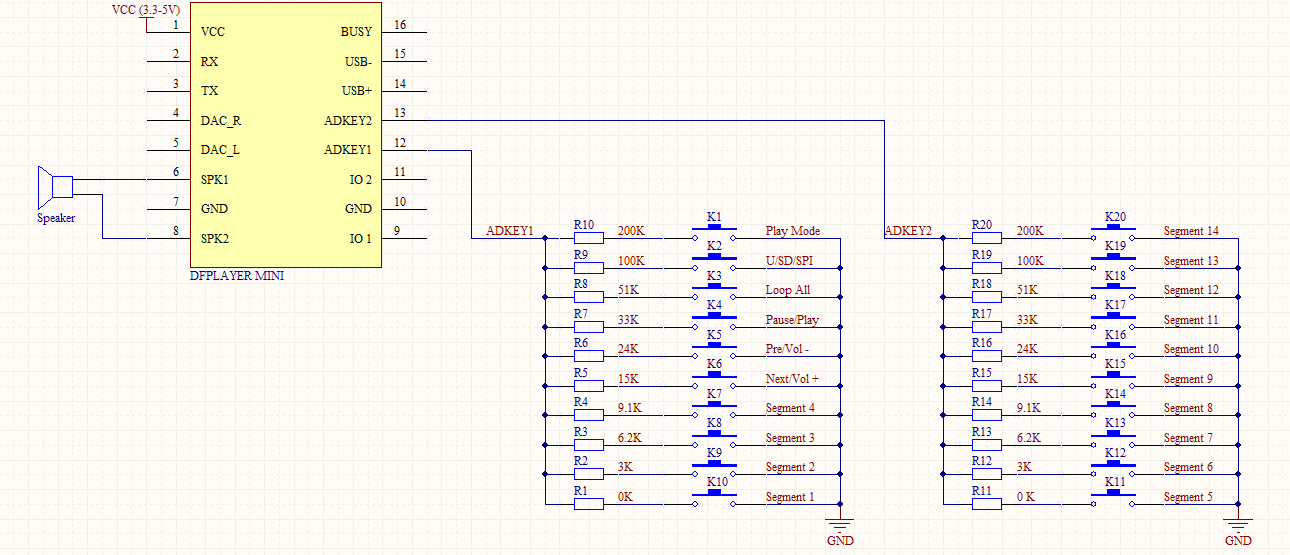

Расширенный способ (Максимальный функционал):
