Измеритель концентрации (TDS/EC) на Arduino, Piranha, ESP

Общие сведения

Измеритель концентрации можно использовать для анализа жидкостей, используемых в гидропонике, аквариумах, колодцах для полива растений и т.д.

Видео

Нам понадобится

• 1х датчик TDS/EC-метр;
• 1х контроллер Arduino или Piranha UNO*;
• 1x Trema Shield;
• 1х I2C LCD дисплей 2004 (с конвертером I2C) или 1602;
• 1х I2C Hub (или в формате Trema);
• в качестве корпуса можно использовать ПВХ-конструктор.

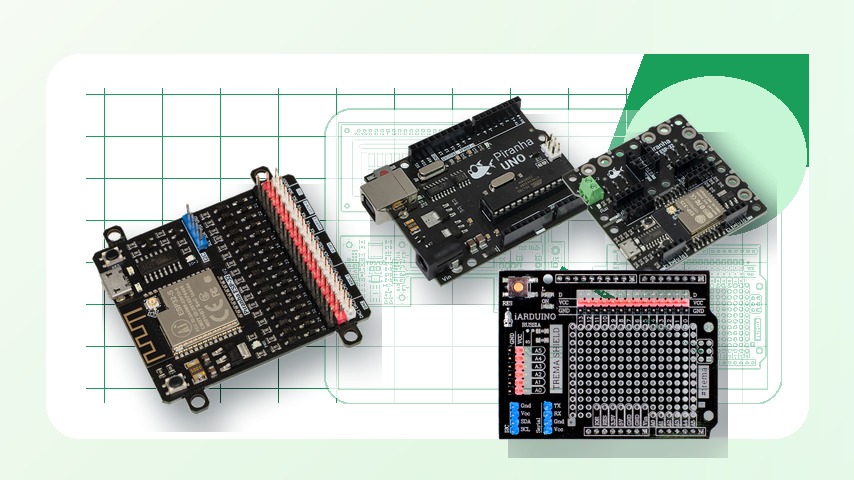

* Можно использовать любой контроллер серии Piranha, Arduino, или ESP-32.

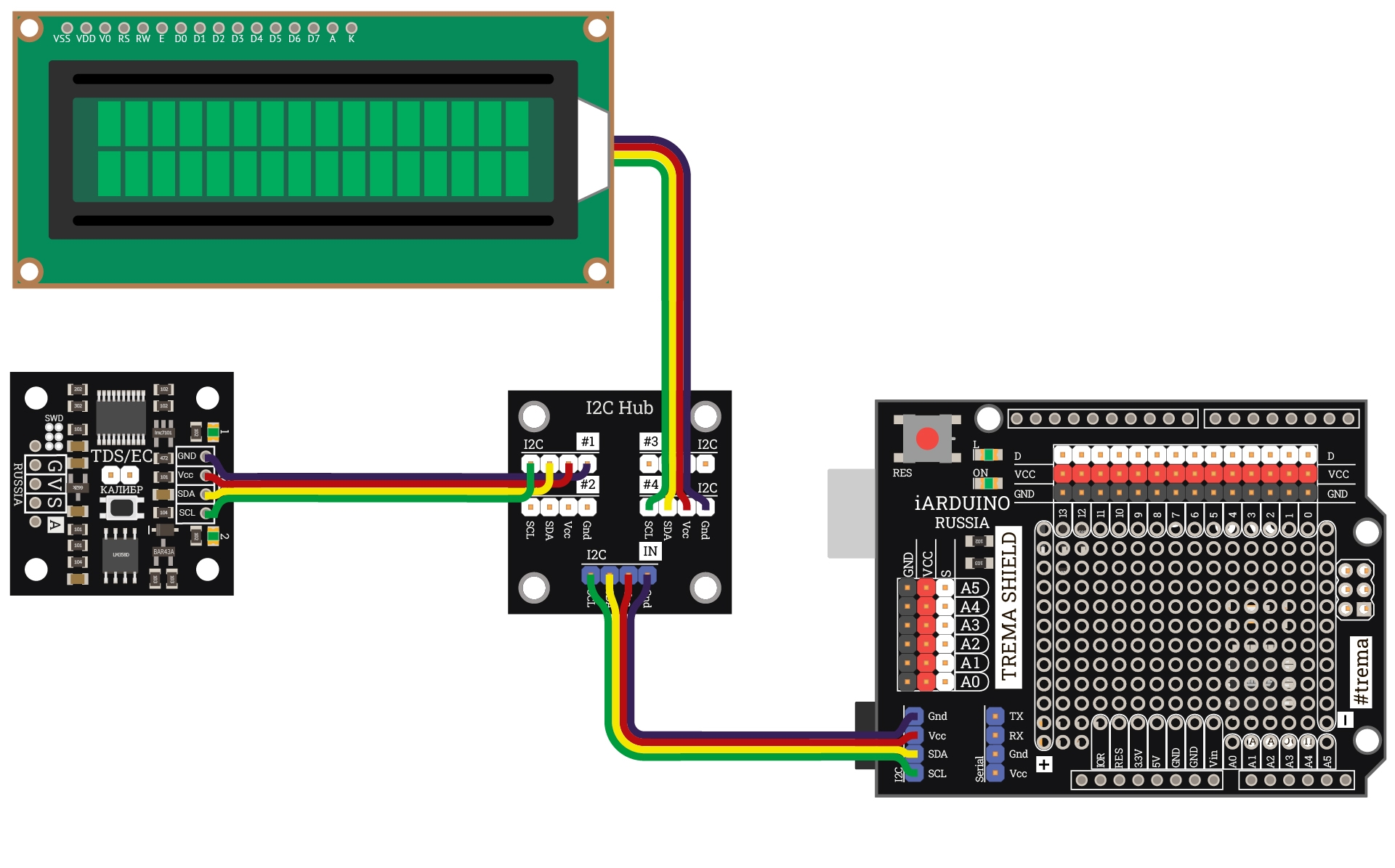

Схема

Установка библиотек

Перед загрузкой кода в контроллер, установите необходимые библиотеки:

• iarduino_I2C_TDS для работы с TDS-метром;
• LiquidCrystal_I2C для работы с дисплеем.

При необходимости воспользуйтесь инструкцией по установке.

Скетч

#include <iarduino_I2C_TDS.h>         // Подключаем библиотеку для работы с TDS/EC-метром I2C-flash.
#include <LiquidCrystal_I2C.h>        //  Подключаем библиотеку для работы с LCD дисплеем по шине I2C

iarduino_I2C_TDS tds;                 // Объявляем объект tds  для работы с функциями и методами библиотеки iarduino_I2C_TDS, адрес модуля на шине I2C не указываем - он будет обнаружен автоматически.
LiquidCrystal_I2C lcd(0x27,20,4);     // Объявляем объект lcd для работы с дисплеем(адрес I2C = 0x27, количество столбцов = 20, количество строк = 4) (для диспления 1602 параметры будут 16 и 2)

void setup(){
  Serial.begin(9600);      // Инициируем работу с шиной UART для передачи данных в монитор последовательного порта на скорости 9600 бит/сек.
  tds.begin();             // Инициируем работу с TDS/EC-метром I2C-flash.
  lcd.init();              // Инициируем работу с LCD дисплеем
  lcd.backlight();         // Включаем подсветку LCD дисплея
}

void loop(){
  lcd.clear();             // Очищаем дисплей
  tds.set_t(18.0f);        // Указываем текущую температуру жидкости.

  // Удельная электрическая проводимость, приведённая к опорной температуре T = 25°C (по умолчанию), мкСм/см
  lcd.setCursor(0, 0);     // Устанавливаем курсор в 0 столбец 0 строку дисплея
  lcd.print("EC  = ");     // Выводим текст на дисплей
  lcd.print(tds.getEC());  // Выводим общее измеренное сопротивление.
  lcd.setCursor(11, 0);    // Устанавливаем курсор
  lcd.print("uS/sm");      // Выводим текст на дисплей

  // Количество растворённых твёрдых веществ в ppm (мг/л воды)
  lcd.setCursor(0, 1);     // Устанавливаем курсор в 0 столбец 1 строку дисплея
  lcd.print("TDS = ");     // Выводим текст на дисплей
  lcd.print(tds.getTDS()); // Выводим общее измеренное сопротивление.
  lcd.setCursor(11, 1);    // Устанавливаем курсор
  lcd.print("mg/l");       // Выводим текст на дисплей

  // Общее измеренное сопротивление, Ом
  lcd.setCursor(0, 2);     // Устанавливаем курсор в 0 столбец 1 строку дисплея
  lcd.print("Ro  = ");     // Выводим текст на дисплей
  lcd.print(tds.getRo());  // Выводим общее измеренное сопротивление.
  lcd.setCursor(11, 2);    // Устанавливаем курсор
  lcd.print(char(244));    // Выводим текст на дисплей

  // Удельная электрическая проводимость, мкСм/см
  lcd.setCursor(0, 3);     // Устанавливаем курсор в 0 столбец 1 строку дисплея
  lcd.print("S   = ");     // Выводим текст на дисплей
  lcd.print(tds.get_S());  // Выводим измеренную удельную электропроводность жидкости.
  lcd.setCursor(11, 3);    // Устанавливаем курсор
  lcd.print("uS/sm");      // Выводим текст на дисплей

  delay(1000);             // Задержка
}

Ссылки

• Полностью автоматизированная гидропоника с управлением через WiFi;
• Инструкция по установке и настройке Arduino IDE;
• Библиотека для работы с TDS-метром;
• Библиотека для работы с дисплеем.
• Инструкция по установке библиотек;
