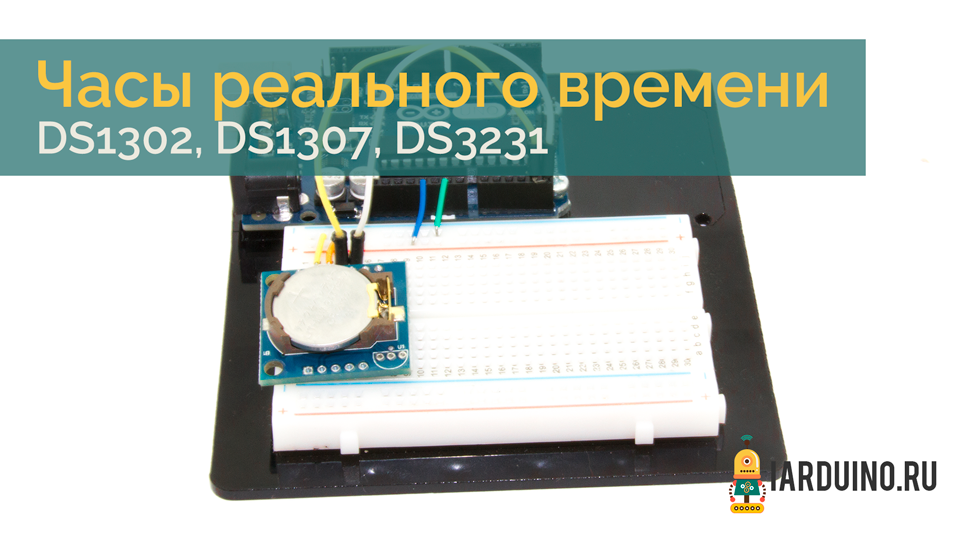

Подключение RTC часы реального времени DS1302, DS1307, DS3231 к Arduino

Необходимые детали
Видео уроки

Для подключения RTC часов реального времени DS1302, DS1307, DS3231, была разработана универсальная библиотека.

Скачать библиотеку можно по ссылке : Универсальная библиотека для RTC DS1302, DS1307, DS3231 к Arduino

Подключение:

Подключение DS1307 к Arduino:

RTC DS1307 Arduino UNO
GND GND
VCC +5V
SDA A4
SCL A5

Подключение DS1302 к Arduino:

RTC DS1302 Arduino UNO
GND GND
VCC +5V
RST 10 (Можно изменить на другие в скетче)
CLK 13 (Можно изменить на другие в скетче)
DAT 12 (Можно изменить на другие в скетче)

Подключение DS3231 к Arduino:

RTC DS3231 Arduino UNO
GND GND
VCC +5V
SDA A4
SCL A5

Программа:

В зависимости от того какой модуль Вы подключаете, необходимо в программе указать

Для DS1307:

time.begin(RTC_DS1307);

Для DS1302:

time.begin(RTC_DS1302,10,13,12);

Для DS3231:

 time.begin(RTC_DS3231);

Пример установки текущего времени в RTC модуль (DS1307):

#include <iarduino_RTC.h>
iarduino_RTC time(RTC_DS1307);
void setup() {
    delay(300);
    Serial.begin(9600);
    time.begin();
    time.settime(0,51,21,27,10,15,2);  // 0  сек, 51 мин, 21 час, 27, октября, 2015 года, вторник
}
void loop(){
    if(millis()%1000==0){ // если прошла 1 секунда
      Serial.println(time.gettime("d-m-Y, H:i:s, D")); // выводим время
      delay(1); // приостанавливаем на 1 мс, чтоб не выводить время несколько раз за 1мс
    }
}

Пример считывания текущего времени с RTC модуля (DS1307) и вывод в "Последовательный порт" :

#include <iarduino_RTC.h>
iarduino_RTC time(RTC_DS1307);
void setup() {
    delay(300);
    Serial.begin(9600);
    time.begin();
}
void loop(){
    if(millis()%1000==0){ // если прошла 1 секунда
      Serial.println(time.gettime("d-m-Y, H:i:s, D")); // выводим время
      delay(1); // приостанавливаем на 1 мс, чтоб не выводить время несколько раз за 1мс
    }
}

Преимущества библиотеки:

- библиотека имеет внутренние функции аппаратной обработки протоколов передачи данных I2C и SPI, а следовательно не требует подключения дополнительных библиотек, но и не конфликтует с ними, если таковые всё же подключены.

- библиотека имеет внутренние функции программой обработки протокола передачи данных 3-Wire

- для инициализации модуля необходимо вызвать функцию begin с названием модуля.

- подключение модулей осуществляется к аппаратным выводам arduino используемой шины (за исключением 3-Wire)

- простота установки и чтения времени функциями settime и gettime

функция settime может устанавливать дату и время, как полностью, так и частично (например только минуты, или только день, и т.д.)

функция gettime работает как функция date в php, возвращая строку со временем, но если её вызвать без параметра, то функция ничего не вернёт, а время можно прочитать из переменных в виде чисел.

- библиотека расширяемая, то есть для того, чтоб она работала с новым модулем, нужно указать параметры этого модуля в уже существующих массивах файла RTC.h (тип шины, частота шины в кГц, режимы работы, адреса регистров и т.д.), как всё это сделать, описано в файле extension.txt

Таким образом добавив новый модуль в библиотеку, мы лишь увеличим область занимаемой динамической памяти на ~ 36 байт, при этом не затронув область памяти программ.

- при вызове функции begin, библиотека читает флаги регистров модуля и при необходимости устанавливает или сбрасывает их так, чтоб модуль мог работать от аккумуляторной батареи, а на программируемом выводе меандра (если таковой у модуля есть) установилась частота 1Гц, тогда этот вывод можно использовать в качестве внешнего посекундного прерывания.

- при работе с модулем DS1302 не нужны никакие резисторы на выводе GND (которые нужны для его работы с другими библиотеками этого модуля), это достигнуто тем, что для шины 3-Wire указана конкретная частота 10кГц, не зависимо от частоты CPU arduino.

- в библиотеке реализована еще одна не обязательная функция period, принимающая в качестве единственного аргумента - количество минут (от 1 до 255)

если в течении указанного времени была вызвана функция gettime несколько раз, то запрос к модулю по шине будет отправлено только в первый раз, а ответом на все остальные запросы будет сумма времени последнего ответа модуля и времени прошедшего с этого ответа.

Функцию period достаточно вызвать один раз.

Подробное описание:

}//    ОПИСАНИЯ ПАРАМЕТРОВ ФУНКЦИЙ:
//
//  Подключение библиотеки:
//  #include <iarduino_RTC.h>
//  iarduino_RTC time(название модуля [, вывод SS/RST [, вывод CLK [, вывод DAT]]]);
//      если модуль работает на шине I2C или SPI, то достаточно указать 1 параметр, например: iarduino_RTC time(RTC_DS3231);
//      если модуль работает на шине SPI, а аппаратный вывод SS занят, то номер назначенного вывода SS для модуля указывается вторым параметром, например: iarduino_RTC time(RTC_DS1305,22);
//      если модуль работает на трехпроводной шине, то указываются номера всех выводов, например: iarduino_RTC time(RTC_DS1302, 1, 2, 3); // RST, CLK, DAT
//
//  Для работы с модулями, в библиотеке реализованы 5 функции:
//      инициировать модуль  begin();
//      указать время        settime(секунды [, минуты [, часы [, день [, месяц [, год [, день недели]]]]]]);
//      получить время       gettime("строка с параметрами");
//      мигать времем        blinktime(0-не_мигать / 1-мигают_сек / 2-мигают_мин / 3-мигают_час / 4-мигают_дни / 5-мигают_мес / 6-мигает_год / 7-мигают_дни_недели / 8-мигает_полдень)
//      разгрузить шину      period (минуты);
//
//  Функция begin():
//      функция инициирует модуль: проверяет регистры модуля, запускает генератор модуля и т.д.
//
//  Функция settime(секунды [, минуты [, часы [, день [, месяц [, год [, день недели]]]]]]):
//      записывает время в модуль
//      год указывается без учёта века, в формате 0-99
//      часы указываются в 24-часовом формате, от 0 до 23
//      день недели указывается в виде числа от 0-воскресенье до 6-суббота
//      если предыдущий параметр надо оставить без изменений, то можно указать отрицательное или заведомо большее значение
//      пример: settime(-1, 10); установит 10 минут, а секунды, часы и дату, оставит без изменений
//      пример: settime(0, 5, 13); установит 13 часов, 5 минут, 0 секунд, а дату оставит без изменений
//      пример: settime(-1, -1, -1, 1, 10, 15); установит дату 01.10.2015 , а время и день недели оставит без изменений
//
//  Функция gettime("строка с параметрами"):
//      функция получает и выводит строку заменяя описанные ниже символы на текущее время
//      пример: gettime("d-m-Y, H:i:s, D"); ответит строкой "01-10-2015, 14:00:05, Thu"
//      пример: gettime("s");               ответит строкой "05"
//      указанные символы идентичны символам для функции date() в PHP
//  s   секунды                       от      00    до       59  (два знака)
//  i   минуты                        от      00    до       59  (два знака)
//  h   часы в 12-часовом формате     от      01    до       12  (два знака)
//  H   часы в 24-часовом формате     от      00    до       23  (два знака)
//  d   день месяца                   от      01    до       31  (два знака)
//  w   день недели                   от       0    до        6  (один знак: 0-воскресенье, 6-суббота)
//  D   день недели наименование      от     Mon    до      Sun  (три знака: Mon Tue Wed Thu Fri Sat Sun)
//  m   месяц                         от      01    до       12  (два знака)
//  M   месяц наименование            от     Jan    до      Dec  (три знака: Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec)
//  Y   год                           от    2000    до     2099  (четыре знака)
//  y   год                           от      00    до       99  (два знака)
//  a   полдень                               am   или       pm  (два знака, в нижнем регистре)
//  A   полдень                               AM   или       PM  (два знака, в верхнем регистре)
//      строка не должна превышать 50 символов
//
//  если требуется получить время в виде цифр, то можно вызвать функцию gettime() без параметра, после чего получить время из переменных
//      seconds  секунды     0-59
//      minutes  минуты      0-59
//      hours    часы        1-12
//      Hours    часы        0-23
//      midday   полдень     0-1 (0-am, 1-pm)
//      day      день месяца 1-31
//      weekday  день недели 0-6 (0-воскресенье, 6-суббота)
//      month    месяц       1-12
//      year     год         0-99
//
//  Функция blinktime(параметр):
//      указывает функции gettime мигать одним из параметров времени (заменять параметр пробелами)
//      функция может быть полезна, для отображения на дисплее, устанавливаемого параметра времени
//      функция получает один параметр в виде числа от 0 до 8
//  0   не мигать
//  1   мигают сек
//  2   мигают мин
//  3   мигают час
//  4   мигают дни
//  5   мигают мес
//  6   мигает год
//  7   мигают дни недели
//  8   мигает полдень
//
//  Функция period(минуты):
//      устанавливает минимальный период обращения к модулю в минутах (от 0 до 255)
//      функция может быть полезна, если шина сильно нагружена, на ней имеются несколько устройств
//      period(10); период 10 минут, означает что каждые 10 минут к модулю может быть отправлен только 1 запрос на получение времени
//      ответом на все остальные запросы будет результат последнего полученного от модуля времени + время прошедшее с этого запроса
