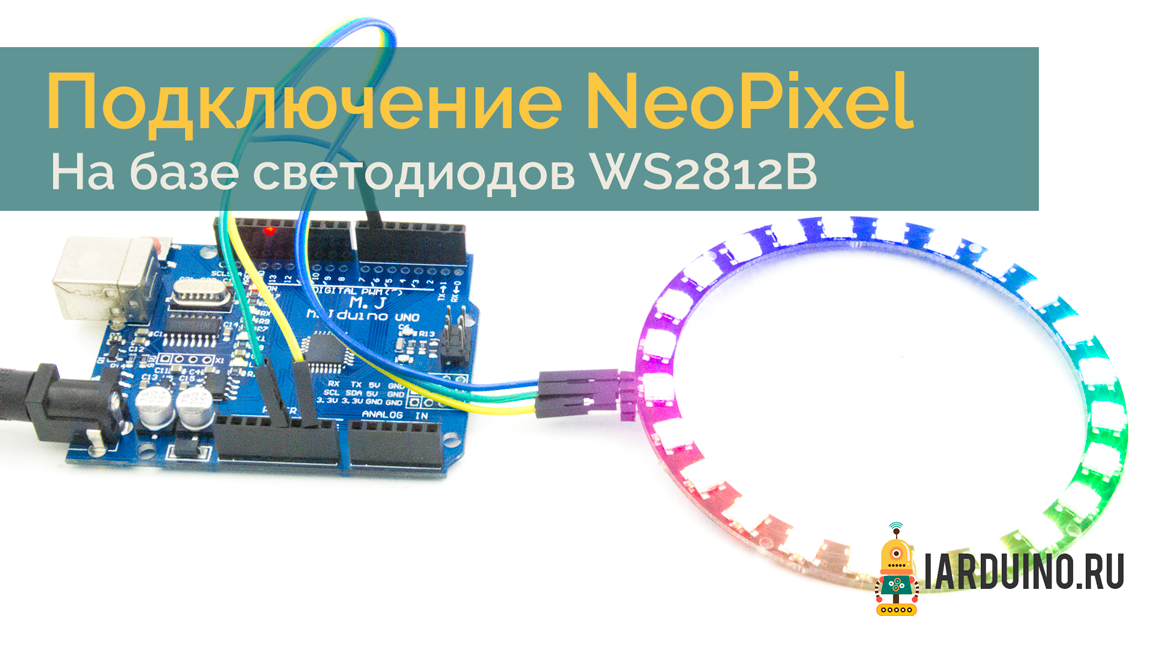

Подключаем модули NeoPixel на базе WS2812B светодиодов к Arduino

Необходимые детали
Видео уроки

Нам понадобится:

Для реализации проекта нам необходимо установить библиотеки:

Схема подключения

Подключаем модуль следующим образом:

NeoPixel (WS281B) Arduino
DI pin6 (Можно подключить у другому пину)
5V 5V
GND GND
D0 не подключается

Пример кода

Для начала рассмотрим простой пример, в котором мы научимся управлять необходимым нам светодиодом.

#include <Adafruit_NeoPixel.h>
#define PIN 6 // номер порта к которому подключен модуль
#define count_led 24 // количество светодиодов
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(count_led, PIN, NEO_GRB + NEO_KHZ800); //first number change does distance between colors
void setup() {
  pixels.begin();
  pixels.show(); // Устанавливаем все светодиоды в состояние "Выключено"
}
void loop() {
pixels.setPixelColor(1, pixels.Color(0,150,0)); // Назначаем для первого светодиода цвет "Зеленый"
pixels.setPixelColor(2, pixels.Color(250,150,0)); // Назначаем для первого светодиода цвет "Зеленый"
pixels.setPixelColor(3, pixels.Color(0,0,250)); // Назначаем для первого светодиода цвет "Синий"
 pixels.show();
}

В этом примере показана основа управления данными светодиодами. Для начала рекомендуем попробовать зажигать различные светодиоды, первый последний. После того как все освоите, можно переходить к созданию крутых световых устройств. Один из них приведен ниже.

Световое шоу NeoPixel

В качестве бонуса представим вам световое анимационное шоу огоньков, мы использовали кольцо NeoPixel из 24 светодиодов.

#include <Adafruit_NeoPixel.h>
#define PIN 6
#define count_led 24 // количество светодиодов
Adafruit_NeoPixel strip = Adafruit_NeoPixel(count_led, PIN, NEO_GRB + NEO_KHZ800); //first number change does distance between colors
void setup() {
  strip.begin();
  strip.show(); // Initialize all pixels to 'off'
}
void loop() {
  // Some example procedures showing how to display to the pixels:
  rainbowCycle(2); // change for speed
}
// Fill the dots one after the other with a color
void colorWipe(uint32_t c, uint8_t wait) {
  for(uint16_t i=0; i<strip.numPixels(); i++) {
      strip.setPixelColor(i, c);
      strip.show();
      delay(wait);
  }
}
// Slightly different, this makes the rainbow equally distributed throughout
void rainbowCycle(uint8_t wait) {
  uint16_t i, j;
  for(j=0; j<256*5; j++) { // 5 cycles of all colors on wheel
    for(i=0; i< strip.numPixels(); i++) {
      strip.setPixelColor(i, Wheel(((i * 256 / strip.numPixels()) + j) & 255));
    }
    strip.show();
    delay(wait);
  }
}
// Input a value 0 to 255 to get a color value.
// The colours are a transition r - g - b - back to r.
uint32_t Wheel(byte WheelPos) {
  if(WheelPos < 85) {
   return strip.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
  } else if(WheelPos < 170) {
   WheelPos -= 85;
   return strip.Color(255 - WheelPos * 3, 0, WheelPos * 3);
  } else {
   WheelPos -= 170;
   return strip.Color(0, WheelPos * 3, 255 - WheelPos * 3);
  }
}

Видео
