Портативная игровая консоль на Raspberry Pi

Общие сведения:

В этом проекте мы соберём игровую ретро консоль на основе Raspberry на двоих или даже четверых игроков.

Видео:

Нам понадобится:

• 1x Цветной графический дисплей 2.8
• 1x Trema+Expander Hat
• Провода Мама - Мама
• 1x Raspberry Pi 3B
• 2x Ретро usb геймпад 8 кнопок
• 1x Батарейный отсек 6*AA
• 1x Аудио усилитель мощности c регулировкой громкости 2*3 Вт класса D PAM8403
• 1x Динамик 3W
• 1x Set Box XL
• 1x Крепление для цветного графического дисплея 2.8
• 1x 3.5 мм Аудио Джек
• microSD карта памяти
• USB кардридер
• ПК с подключением к интернету для скачивания образа диска RetroPie
• Подключение к интернету для скачивания репозитория драйвера TFT дисплея и образа SD карты Retropie.

Подключение:

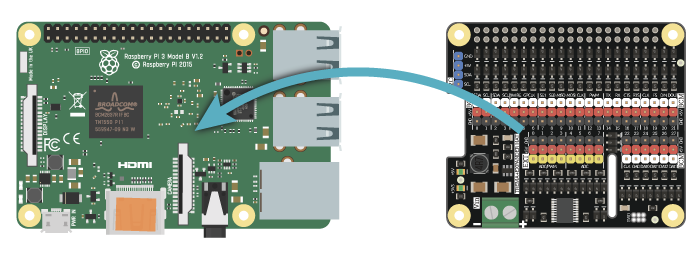

Для удобства подключения мы воспользуемся Trema+Expander Hat

Выводы дисплея	Выводы Raspberry
GND	GND
VCC	5V
D/C	12
RST	14
CS	8
SCK	11
MOSI	10
LED	13
MISO	9

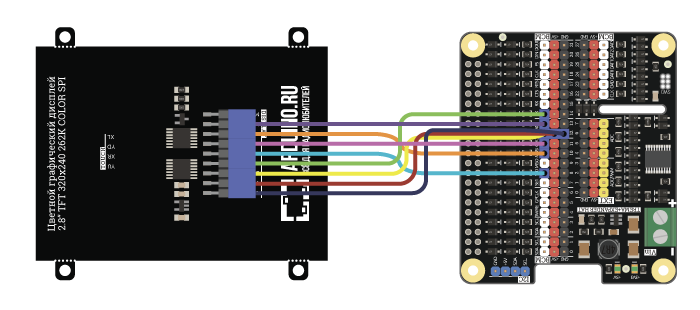

Подключим модуль Цветной графический дисплей 2.8 используя провода «Мама - Мама» к Trema+Expander Hat

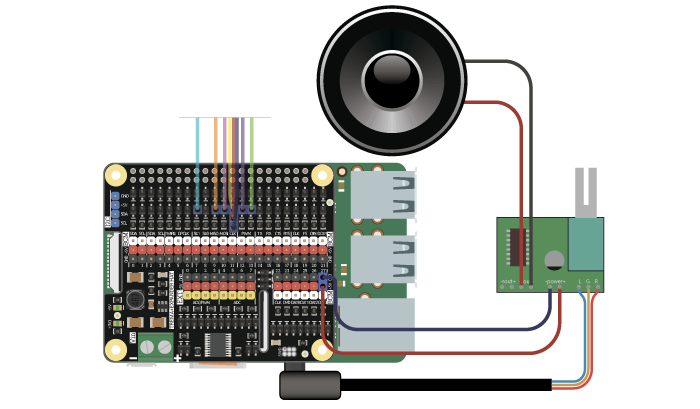

Подключим усилитель мощности

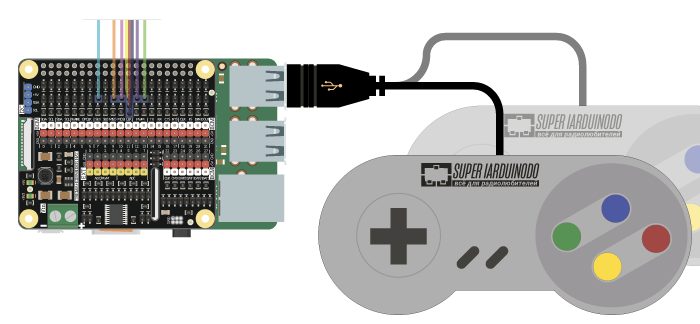

Подключим геймпады

Установка Retropie

Скачивание образа

Для установки образа скачаем его с сайта RetroPie.org.uk

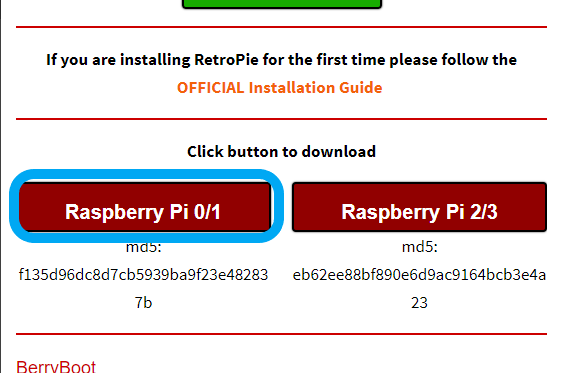

Если у Вас Raspberry Zero или самая первая версия Raspberry, скачайте нажав красную кнопку Raspberry Pi 0/1

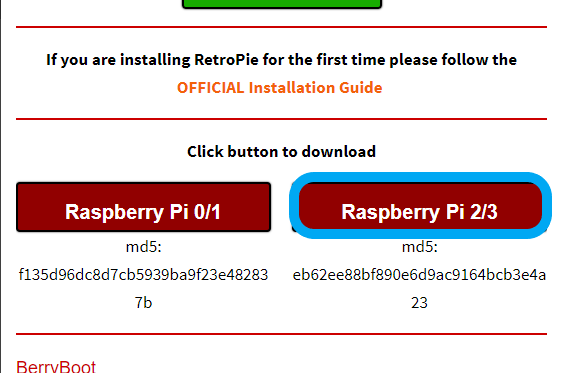

Если у Вас Raspberry 2 или выше, скачайте нажав красную кнопку Raspberry Pi 2/3

Запись образа системы

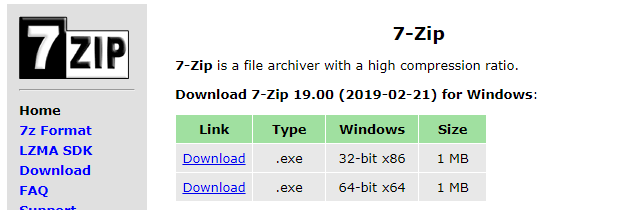

Перед записью образа, его необходимо распаковать. Образ RetroPie запакован программой GNU Zip, мы распакуем его при помощи программы 7zip. Скачаем 7zip c официального сайта https://www.7-zip.org/.

После скачивания файла запустим его, программа установиться и теперь можно открывать и распаковывать архивы GNU Zip.

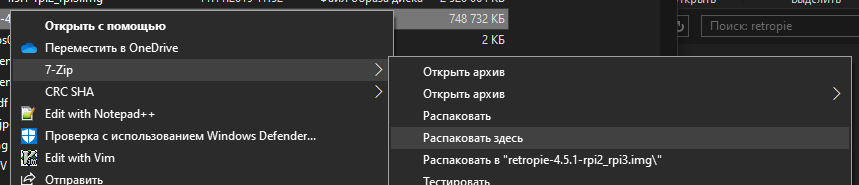

Распакуем архив с образом RetroPie. Нажимаем правой клавишей мыши на архив и выбираем 7-zip -> Распаковать здесь

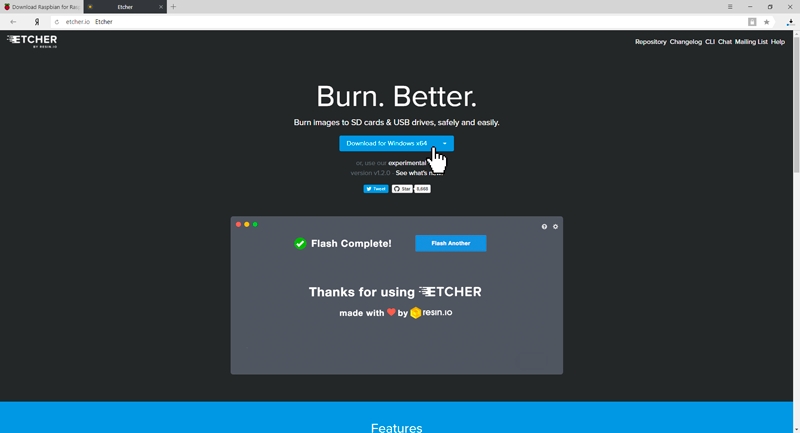

Для записи образа на карту памяти мы воспользуемся простой утилитой Etcher. Сначала откройте сайт https://etcher.io и загрузите программу на свой компьютер.

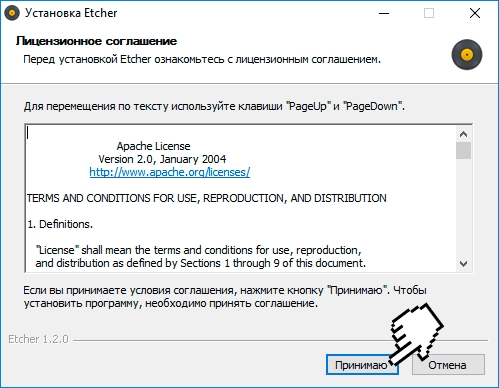

Установим Etcher. Для этого перейдите в папку с загруженным файлом и запустите установочный файл «Etcher-Setup-1.2.0-x64». Появится сообщение с лицензионным соглашением, с которым следует согласиться. Нажмите на кнопку «Принимаю».

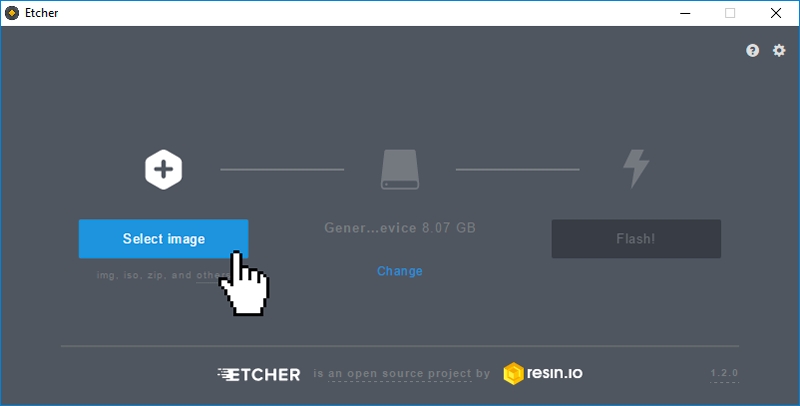

Дождитесь окончания установки. Теперь откройте программу (иконка Etcher добавилась на ваш Рабочий стол для быстрого запуска). Нам нужно выбрать файл образа диска (из скачанного ранее ZIP-архива) и правильный путь к нашей SD карточке памяти.

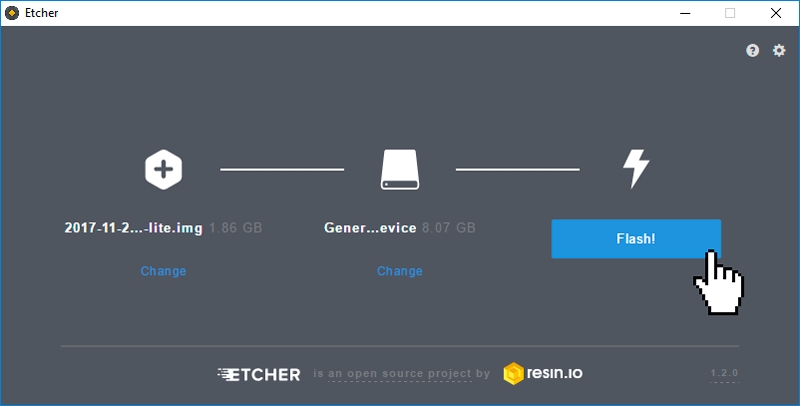

Дождитесь окончания процесса записи образа системы на карточку памяти. Если Виндовс предложит вам отформатировать раздел после записи образа на карту, ответьте отрицательно, иначе процесс придётся начать сначала.

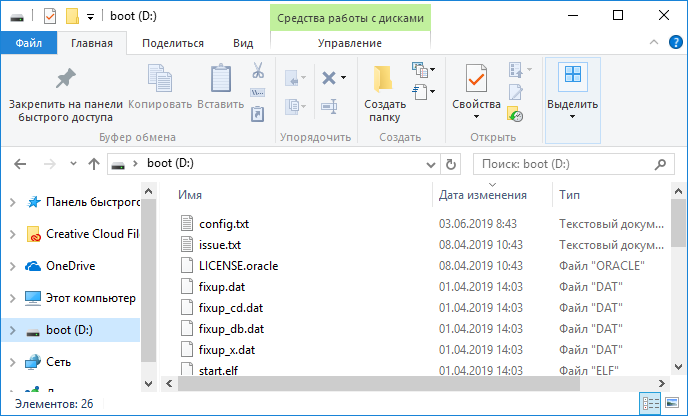

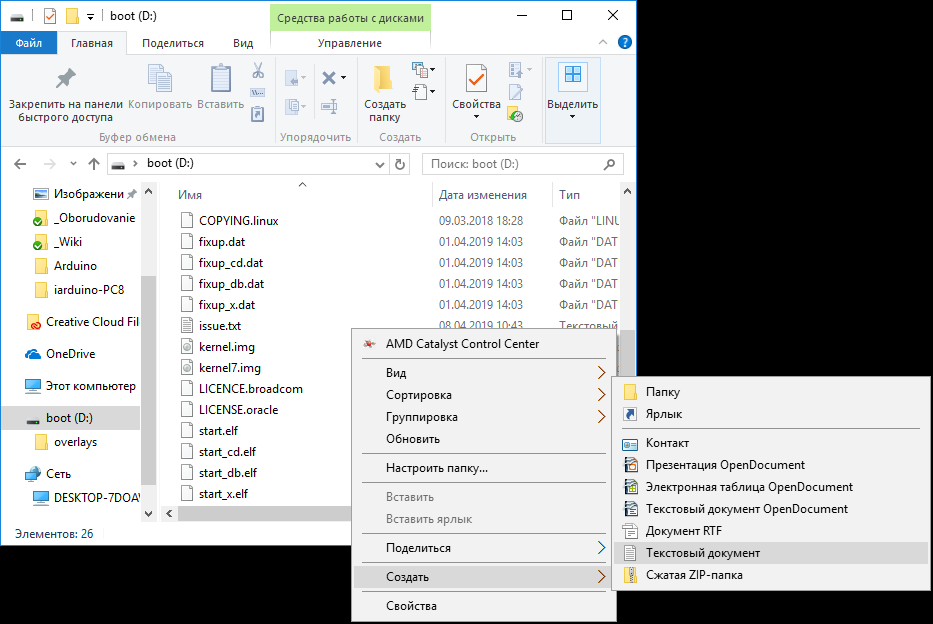

После успешного создания SD карты с образом не торопитесь её вынимать из кардридера. Найдите в Проводнике диск с названием BOOT и создайте на нём два файла wpa_supplicant.conf и ssh.txt

• Первый файл должен быть пустым и называться ssh.txt - это необходимо для того, чтобы Pi при первой загрузке поняла что необходим доступ по ssh

• Второй файл должен называться wpa_supplicant.conf и содержать данные для подключения к WiFi. При загрузке Raspberry сама перенесёт данные из этого файла в /etc/wpa_supplicant/wpa_supplicant.conf

Вот пример файла wpa_supplicant.conf:

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1

network={
    ssid="НАЗВАНИЕ ТОЧКИ ДОСТУПА WiFi"
    psk="ПАРОЛЬ WiFi"
    key_mgmt=WPA-PSK
}

Название точки доступа и пароль пишутся в кавычках, например, если wifi точка называется Druidia и пароль 12345:

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1

network={
    ssid="Druidia"
    psk="12345"
    key_mgmt=WPA-PSK
}

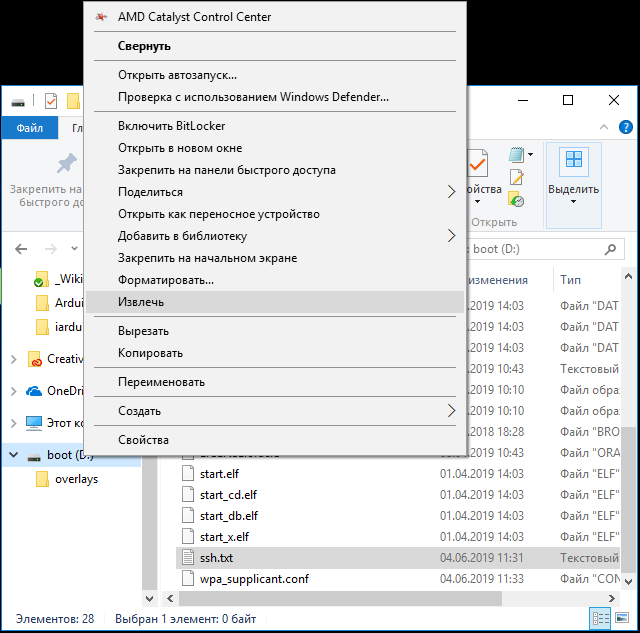

После создания файлов безопасно извлекаем SD карту из ПК:

Далее вставляем карту в Raspberry и включаем питание.

Установка драйвера для TFT дисплея

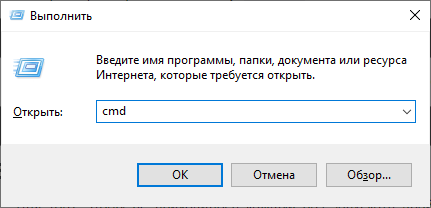

Для установки драйвера воспользуемся статьёй Цветной графический дисплей 2.8 TFT 320x240, подключаем к Raspberry Pi, только подключимся к Raspberry по SSH. Начиная с Windows 10 версии 1903 SSH установлен по умолчанию. Для запуска нажмём на клавиатуре WIN+R и в открывшемся окне наберём cmd, затем клавишу enter.

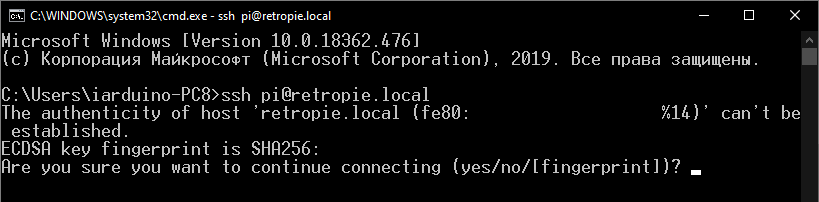

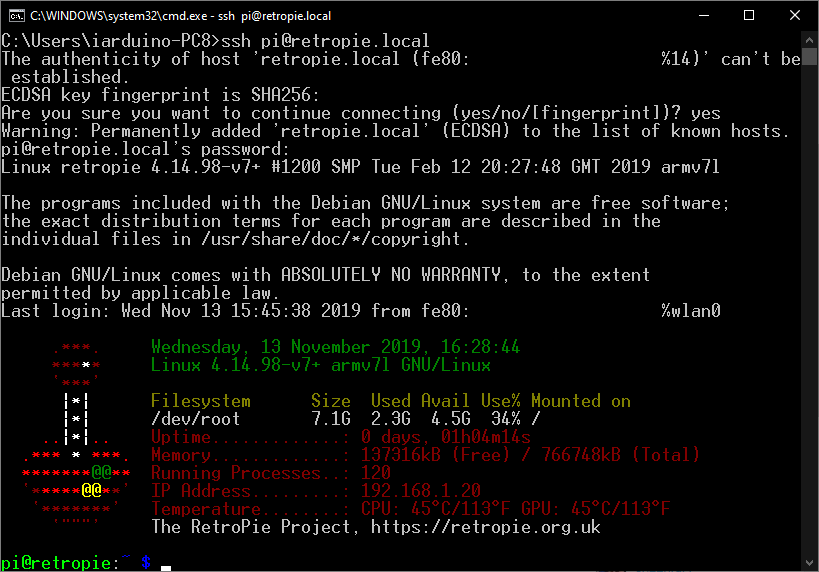

Откроется окно интерпретатора команд cmd.exe. Введём ssh [email protected].

Если всё было сделано правильно, появится сообщение на которое необходимо ответить yes, после чего ввести пароль raspberry (ввод пароля никак не отображается).

После входа в систему появится приветствие RetroPie с сообщением о необходимости смены пароля. Сменим пароль командой passwd. Необходимо ввести старый пароль raspberry и два раза новый. После этого можно приступать к процедуре установки драйвера.

Настройка геймпадов

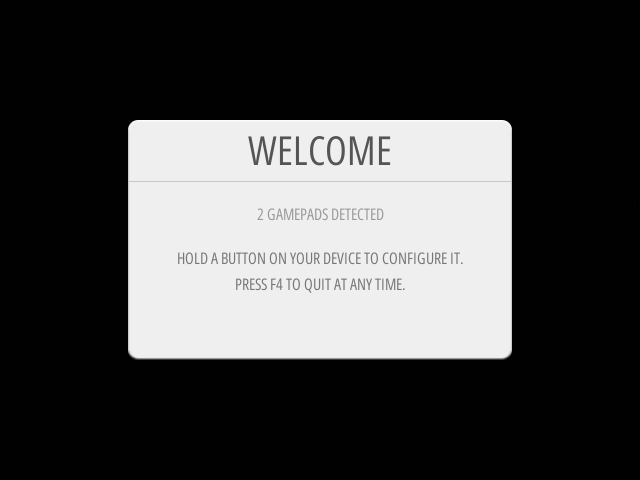

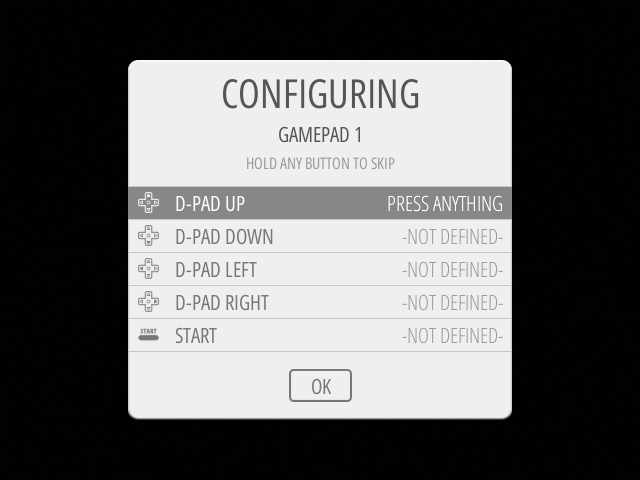

После успешной установки драйвера дисплея нас приветствует мастер настройки геймпада:

Для настройки необходимо зажать любую кнопку геймпада.

Для настройки необходимо нажать и отпустить соответствующую кнопку. Для пропуска настройки необходимо зажать и удерживать кнопку.

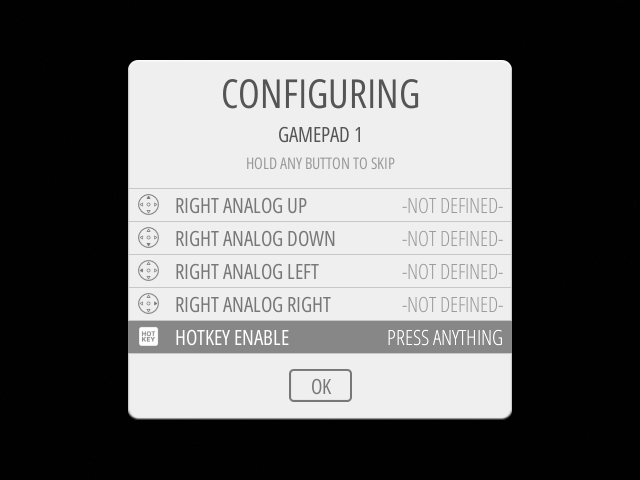

Последняя кнопка - это кнопка горячей клавиши (по умолчанию select), она необходима для выхода их игр (select+start), перезапуска текущего эмулятора (select+B) и прочего. Для достижения необходимого результата она зажимается вместе с другими кнопками.

Загрузка ПЗУ файлов

RetroPie по причинам авторских прав не поставляется с ПЗУ файлами ретро игр. Поиск файлов ретро игр в интернете или загрузка из игровых картриджей — задача конечного пользователя системы RetroPie.

В RetroPie по умолчанию стоят почти все эмуляторы игровых ретро консолей. Для запуска игр файл с игрой должен лежать в папке /home/pi/RetroPie/$название консоли$. Например, для Dendy (NES, Famicom) файл с игрой должен лежать в директории /home/pi/RetroPie/roms/nes.

Файлы с играми можно копировать 3-мя способами: при помощи usb флешки, при помощи раздела /boot SD карты или при помощи утилиты scp.

В первых двух случаях это можно сделать при помощи предустановленной программы Mignight Commender mc (понадобиться подключить к Raspberry клавиатуру).

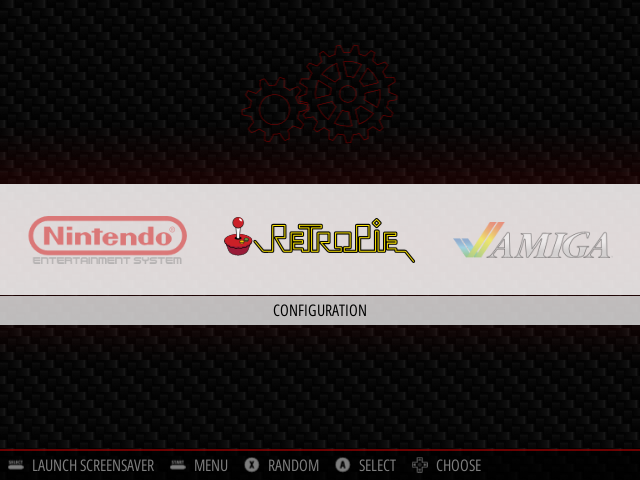

Для запуска Midnight Commander необходимо перейти в меню RetroPie:

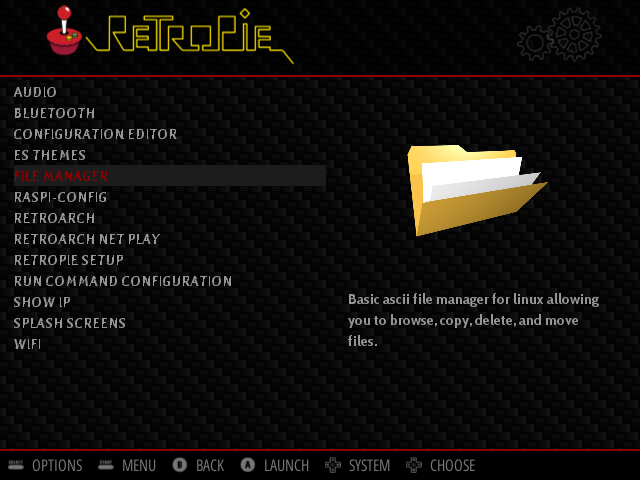

Затем запустить File Manager:

В случае с scpпонадобится с ПК с которого будет копироваться игра нажать на клавиатуре WIN+R, в открывшемся окне набратьcmd и клавишу enter(ОС Windows 10) или открыть программу эмулятора терминала (MacOS, GNU/Linux, OpenBSD ...) Во вновь открывшемся окне набрать scp [путь к файлу\название файла] [email protected]:RetroPie/roms/название папки консоли/. Например: scp C:\Users\iarduino\roms\metroid.nes [email protected]:RetroPie/roms/nes/

Ссылки:

Драйвер fbcp-ili9341
