Спидометр и часы реального времени через GPS

Общие сведения

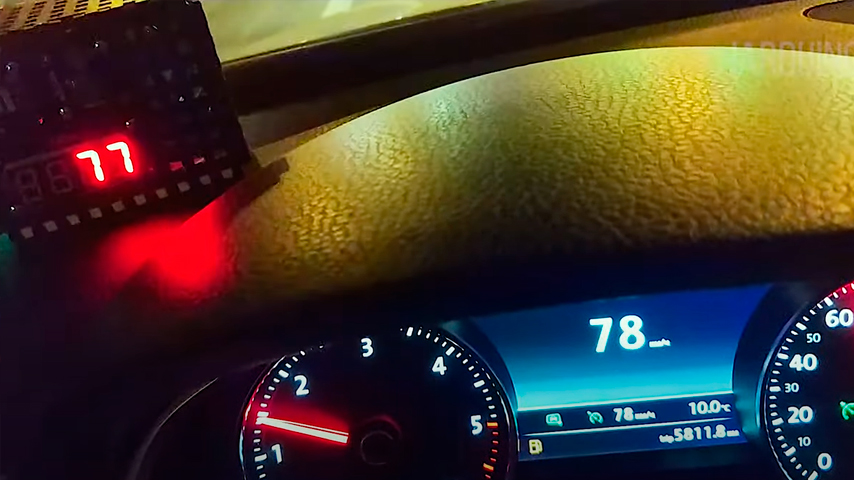

В этом уроке мы соберём устройство на основе Trema модуля GPS с отображением текущей скорости передвижения или часов реального времени.

Видео

Нам понадобится

• Arduino/Piranha ULTRA
• Battery Shield
• Trema Shield
• Trema модуль GPS
• Set Box XL (конструктор ПВХ)
• Trema-модуль Кнопка
• Четырехразрядный индикатор LED

Подключение

Для удобства подключения мы воспользуемся Trema Shield

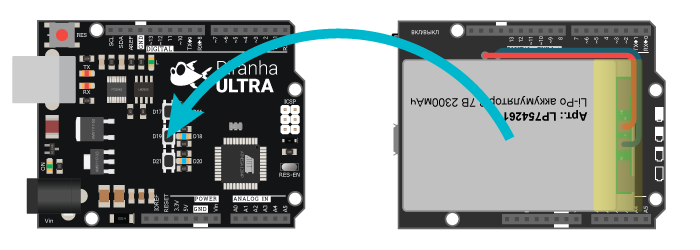

Установим Battery Sheild

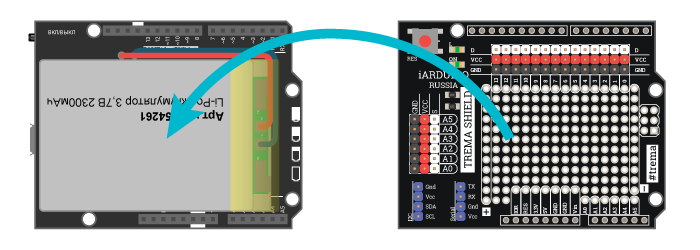

Установим Trema Shield

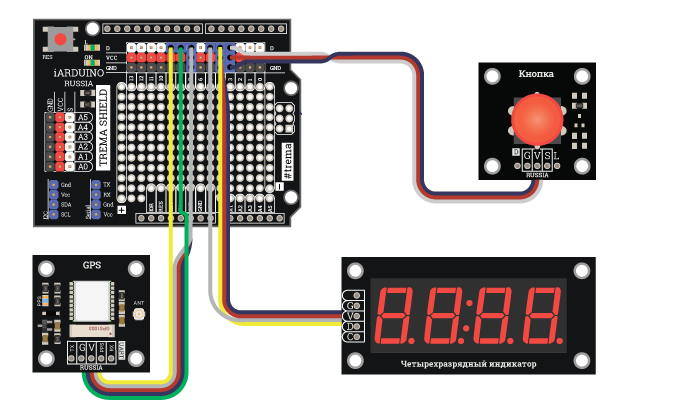

Подключим модули

Скетч проекта

// Подключаем библиотеки
#include <iarduino_4LED.h>
#include <iarduino_GPS_NMEA.h>
#include <iarduino_GPS_ATGM336.h>
#include <Battery_Shield.h>

// Определяем вывод кнопки
#define BUTTON 3

// Инстанцируем объекты библиотек
iarduino_4LED dispLED(4,5);
iarduino_GPS_NMEA gps;
iarduino_GPS_ATGM336 SettingsGPS;
Battery_Shield pwrBank;

// Флаг переключения режима работы
bool mode = false;
// Флаг состояния двоеточия
bool colon = false;

// Время последнего переключения двоеточия
unsigned long colonMillis = 0;
// Время последнего переключения кнопки
unsigned long buttonMillis = 0;

void setup()
{
    // Инициируем объект Battery Shield
    pwrBank.begin(0.0128f);
    // Инициируем последовательный порт
    Serial.begin(9600);

    // Инициируем работу с модулем GPS
    SettingsGPS.begin(Serial1);
    // Инициируем интерпретацию строк NMEA
    gps.begin(Serial1);
    // Устанавливаем часовой пояс
    gps.timeZone(3);
    // Устанавливаем скорость передачи данных модулем
    SettingsGPS.baudrate(9600);
    // Указываем, что данные можно получать от спутников GPS и GLONASS
    SettingsGPS.system(GPS_GP, GPS_GL);
    // Указываем, что нам необходимы только строки с текущей скоростью и временем
    SettingsGPS.composition(NMEA_VTG, NMEA_ZDA);
    // Устанавливаем режим "Транспортное средство"
    SettingsGPS.model(GPS_VEHICLE);
    // Указываем частоту обновления
    SettingsGPS.updaterate(10);

    // Инициируем четырёхразрядный дисплей
    dispLED.begin();
}

void loop()
{
    // Проверяем состояние кнопки
    checkButton();
    // Если флаг режим работы установлен
    if (mode) {
        // Отображаем время
        displayTime();
    }
    // Иначе
    else {
        // Отображаем скорость
        displaySpeed();
    }
}

// Функция проверки состояния кнопки
void checkButton()
{
    // Если на выводке логическая "1"
    if (digitalRead(BUTTON)) {
        // Очищаем дисплей
        dispLED.clear();
        // Устраняем дребезг
        if ((millis() - buttonMillis > 100) && digitalRead(BUTTON)) {
            // Сохраняем время нажатия
            buttonMillis = millis();
            // Меняем режим работы
            mode = !mode;
        }
    }
}

// Функция отображения скорости
void displaySpeed()
{
    // Считываем данные из модуля
    gps.read();

    // Если курс ошибочен
    if (gps.errCrs) {
        // Выводим буку "Е" на дисплей (Error)
        dispLED.print("e");
    }

    // Иначе
    else {
        // Выключаем двоеточие дисплея
        dispLED.point(0, 0);
        // Выводим скорость
        dispLED.print(gps.speed);
    }
}

// Функция отображения времени
void displayTime()
{
    // Считываем данные из модуля
    gps.read();

    // Сохраняем данные в локальные переменные
    uint8_t H = gps.Hours;
    uint8_t m = gps.minutes;

    // Сохраняем флаг ошибки в локальную переменную
    bool error = gps.errTim;
    // Если время ошибочно
    if (error) {

        // Выводим символы "E" и "Т" на дисплей (Error Time)
        dispLED.print("et");
    }

    // Если прошла секунда,
    if (millis() - colonMillis > 1000) {

        // меняем состояние флага двоеточия
        colon = !colon;

        // Записываем текущее время
        colonMillis = millis();

        // Если время верно
        if (!error)
            // Обновляем его на дисплее
            dispLED.print(H, m, TIME);
    }


    // Если флаг двоеточия установлен
    if (colon)

        // Включаем двоеточие на дисплее
        dispLED.point(0, 1);

    // Иначе
    else

        // Выключаем двоеточие на дисплее
        dispLED.point(0, 0);

}

Ссылки

• Trema GPS-модуль ATGM336H.
• Wiki - Парсер протокола NMEA.
• Wiki - Описание протокола NMEA 0183.
• Библиотека iarduino_GPS_ATGM336.
• Библиотека iatduino_GPS_NMEA.
• Wiki - Установка библиотек в Arduino IDE.
