Урок 42. Шкала визуализации для аналоговых датчиков

Необходимые детали
Видео уроки

Шкала визуализации для аналоговых данных на ЖК дисплее

В этом уроке мы научимся визуализировать данные аналоговых датчиков используя дисплей LCD1602 I2C. Алгоритм работы данного устройства можно применять как для тестирования различных аналоговых датчиков, так и в готовых проектах, один из которых был показан в видеообзоре датчиков газа.

Нам понадобится:

Для реализации проекта нам необходимо установить библиотеки:

  • LiquidCrystal_I2C - для работы с символьными ЖК дисплеями.
  • Wire - для работы с аппаратной шиной I2C (библиотека входит в стандартный набор Arduino IDE).
О том как устанавливать библиотеки, Вы можете ознакомиться на странице Wiki - Установка библиотек в Arduino IDE.

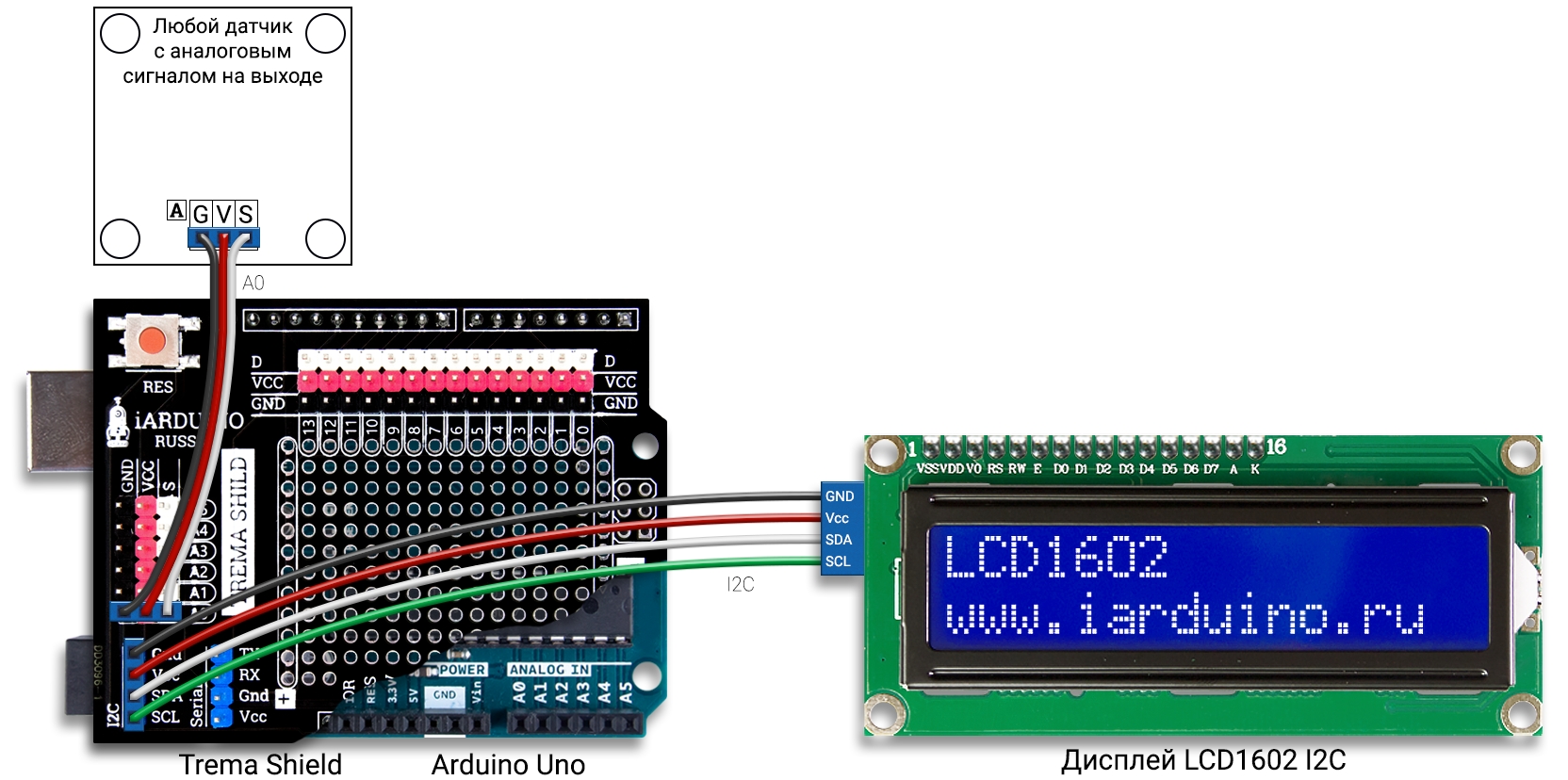

Схема подключения:

Дисплей LCD1602 I2C подключается к аппаратной шине I2C. Аналоговый датчик подключается к любому аналоговому входу Arduino Uno (в примере используется вывод A0).

Шкала визуализации для аналоговых данных

Код программы:

#include <Wire.h>                                        //  Подключаем библиотеку для работы с шиной I2C
#include <LiquidCrystal_I2C.h>                           //  Подключаем библиотеку для работы с LCD дисплеем по шине I2C
LiquidCrystal_I2C lcd(0x27,16,2);                        //  Объявляем  объект библиотеки, указывая параметры дисплея (адрес I2C = 0x27, количество столбцов = 16, количество строк = 2) Если дисплей не отвечает, то измените адрес на 0x3F
uint8_t           symbol[8] = {31,31,31,31,31,31,31,31}; //  Определяем массив который содержит полностью закрашенный символ
const uint8_t     pinSensor = A0;                        //  Определяем константу для хранения номера аналогового входа с которого будут браться данные
uint16_t          valSensor;                             //  Объявляем  переменную для хранения данных с аналогового входа pinSensor
                                                         //
void setup(){                                            //
    lcd.init();                                          //  Инициируем работу с LCD дисплеем
    lcd.backlight();                                     //  Включаем подсветку LCD дисплея
    lcd.createChar(1, symbol);                           //  Загружаем символ из массива symbol в первую ячейку ОЗУ дисплея
}                                                        //  Так как символ был загружен в 1 ячейку, то для его отображения на дисплее нужно вывести символ с кодом 1
                                                         //  Если бы мы загрузили символ во 2 ячейку, то для его отображения на дисплее нужно было бы вывести символ с кодом 2
void loop(){                                             //
    valSensor = analogRead(pinSensor);                   //  Читаем данные с аналогового входа pinSensor в переменную valSensor
    lcd.setCursor(6, 1); lcd.print("    ");              //  Устанавливаем курсор дисплея на 6 символ 1 строки и выводим 4 пробела начиная с той позиции, куда ранее был установлен курсор.
    lcd.setCursor(6, 1); lcd.print(valSensor);           //  Устанавливаем курсор дисплея на 6 символ 1 строки и выводим значение переменной valSensor на дисплей (начиная с той позиции, куда ранее был установлен курсор)
    lcd.setCursor(0, 0);                                 //  Устанавливаем курсор дисплея на 0 символ 0 строки для вывода шкалы, дальнейший вывод символов начнётся именно с этой позиции
    uint8_t j=map(valSensor,0,1023,0,17);                //  Определяем переменную j которой присваиваем значение valSensor преобразованное от диапазона 0...1023 к диапазону 0...17
    for(uint8_t i=0; i<16; i++){                         //  Выполняем цикл 16 раз для вывода шкалы из 16 символов начиная с позиции в которую ранее был установлен курсор
        lcd.write(j>i? 1:32);                            //  Выводим на дисплей символ по его коду, либо 1 (символ из 1 ячейки ОЗУ дисплея), либо 32 (символ пробела)
    }                                                    //  После вывода каждого символа, курсор дисплея сдвигается автоматически
}

Алгоритм работы:

До кода «Setup» подключаются библиотеки, объявляются объекты, переменные и константы. Формируется массив «symbol», данные которого являются символом для закрашивания шкалы визуализации.

В коде «Setup» инициируется работа с дисплеем, включается его подсветка, а в 1 ячейку его ОЗУ записывается символ из ранее созданного массива «symbol», после чего начинает постоянно выполняться код «loop».

Данные с аналогового входа читаются в переменную «valSensor» и выводятся по центру нижней строки дисплея. Перед тем как новые данные переменной «valSensor» выводятся на дисплей, в ту же позицию записывается строка из 4 пробелов, стирая предыдущие данные.

Те же данные (из переменной «valSensor») присваиваются переменной «j», только преобразуются функцией «map» от диапазона 0...1023 к диапазону 0...17. Диапазон 0...1023 охватывает все возможные значения переменной «valSensor», которые читаются с аналогового входа Arduino Uno. Диапазон 0...17 охватывает все возможные значения для переменной «j» и позволяет рассчитать сколько символов, из 16 символов шкалы, требуется закрасить, а сколько оставить. Почему выбран диапазон 0...17, а не 0...16 - рассказано ниже, в разделе «примечание».

Шкала визуализации выводится посимвольно в цикле «for». При каждом проходе этого цикла увеличивается значение переменной «i» (от 0 до 15 включительно), которое внутри цикла сравнивается в условии оператора «?» со значением переменной «j». Единственная строка внутри цикла предназначена для вывода одного символа на экран дисплея. Если значение переменной «j» больше значения переменной «i» (как это описано в условии оператора «?»), то будет выведен символ с кодом 1, иначе символ с кодом 32. Символ с кодом 1 - это символ который находится в 1 ячейке ОЗУ дисплея, а символ с кодом 32 - это пробел. Таким образом, при j=0 - все символы шкалы будут состоять из пробелов, а при j>=16 - все символы шкалы будут состоять из символов с кодом 1.

Примечание:

Как было сказано ранее, переменной «j» присваивается значение переменной «valSensor» преобразованное от диапазона 0...1023 к диапазону 0...17, это значит:

  • при значении «valSensor» от 0 до 60 - значение «j» будет равно 0
  • при значении «valSensor» от 61 до 120 - значение «j» будет равно 1
  • ...
  • при значении «valSensor» от 963 до 1022 - значение «j» будет равно 16
  • при значении «valSensor» равном 1023 - значение «j» будет равно 17

Значит что «j» может принимать значение 17 не в диапазоне значений «valSensor», а только если значение «valSensor» точно равно 1023, вот почему выбран диапазон от 0 до 17, а не от 0 до 16. Иначе последний символ шкалы никогда бы не закрашивался символом с кодом 1.
